[产品型号]：SB-102 [产品名称]：气动与PLC实训平台 [价格]：元 [在线客服]：

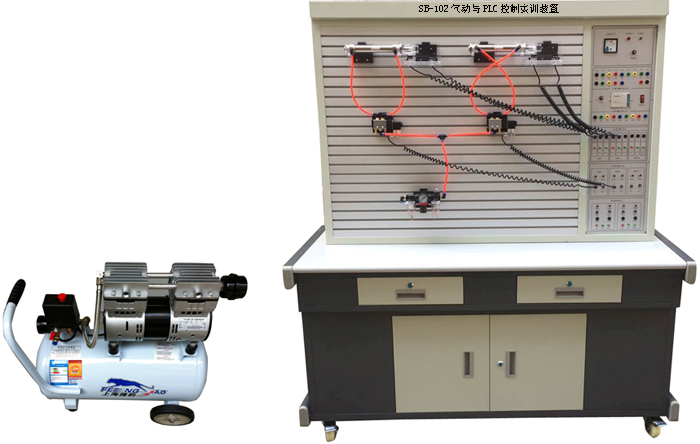

SB-102气动与PLC实训平台

气动与PLC实训平台,气动与PLC实训装置、气动实验台,气动PLC控制实训装置,气动技术实训设备,气动与PLC控制实训装置随着PLC在工业控制上的广泛应用,对学生PLC技术的培训也有着重要的意义.掌握传统控制技术,熟悉设备结构特点,区分PLC与传统技术继电器的不同之处这三方面着手,会使学生对PLC产生新的认识,会加强学生们的学习兴趣,促进他们的动手欲望,提高学习的效果，气动与PLC实训装置是根据教育部振兴21世纪职业教育课程改革和教材建设规划要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的气动技术液压与气压传动”等课程的教学实训。除了可开设常规的气动基本控制回路实训外，还可进行气动演示、模拟气动控制技术及气动课程设计等。气动实训操作平台采用铝型材结构，并将气动元件安装到专用底座上，可使气动元件方便的从操作平台上装卸。具有很强的综合性、直观性、开放性及实训性，是自动化、机电一体化等专业的教学、实训、考核的理想设备。

气动与PLC控制实训装置是应现代液压气动专业教学实验要求。根据液压与气动传动,气动控制技术等通用教材内容设计而成。该系统除了可以进行常规的气动基本控制回路实验外，还可以进行模拟气动控制技术应用实验，气动技术课程设计等。
此外，气动与PLC控制实训装置采用PLC控制方式。利用PLC控制系统与电脑连接，从学习简单的PLC指令编程，梯形图编程，深入到PLC控制的应用，与计算机通讯、在线调试等实验功能。是气动技术和电气PLC控制技术的完美结合。

一、主要技术参数

1、输入电源：220V．允差±l0%，50Hz；

2、装置容量：≤1kVA；

3、工作环境温度：－5℃～40℃；

4、工作湿度：≤90%(40℃时)；

5、外形尺寸：1500mm×650mm×1750mm

6、PLC主机模块：PLC选用西门子S7-200主机，CPU224系列，I/O口24点，继电器输出形式，主机为14点开关量输入，10点开关量输出。

7、配有控制模块：电源模块，PLC控制模块，继电器控制模块，控制按钮气动元件独立模块等。

二、主要特点

1、气动PLC控制实训装置主要由实训桌及实训台、气动元件和电气控制器件、可编程控制器（PLC）等组件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构，实训桌柜内存放液压元件等。

3、各个气动元件成独立模块，且装有带弹性插脚底板，可方便、随意地将元件安放在实训面板（面板带“T”沟槽形式的铝合金型材结构）上。回路搭接采用快换接头，布局灵活，拆接方便快捷。

4、实训气源压力低，系统额定压力为0.8 Mpa，电气控制采用低电压直流24V电源；实训气路、控制电路安全可靠，设有手控、气控、电控等控制功能。

5、实训控制单元可以采用独立的继电器控制单元进行电气控制，也可以采用PLC控制，通过比较，突出PLC可编序控制的优越性和先进性，加深对PLC编程器的了解与掌握。

序号	名称	型号	数量	备注
1	实训桌		1张	上海硕博
2	实训台		1台	上海硕博
3	PLC主机模块	西门子S7-200	1块
4	电源模块		1块
5	继电器控制模块		1块	上海硕博
6	PLC控制按钮模块		1块	上海硕博
7	单作用缸	QGX25ⅹ100	1只	天工牌
8	双作用缸	QGX25ⅹ100	2只	天工牌
9	旋转气缸	透明	1只	上海硕博
10	三联件	AC2000	1只	天工牌
11	减压阀（带压力表）	AR2000	1只	天工牌
12	手动换向阀	H210—08	1只	天工牌
13	单电磁换向阀（二位三通）常开	3V210-8	1只	天工牌
14	单电磁换向阀（二位三通）常闭	3V210-8	1只	天工牌
15	单电磁换向阀（二位五通）	4V210-8	2只	天工牌
16	双电磁换向阀（二位五通）	4V220-8	1只	天工牌
17	双电磁换向阀（三位五通）	4V230-8	1只	天工牌
18	单气换向阀（二位五通）	4A210—08	2只	天工牌
19	双气换向阀（二位五通）	4A220—08	2只	天工牌
20	行程阀（机控）	MOV—2	1只	天工牌
21	行程阀（按钮）	MOV—3	1只	天工牌
22	行程阀（按钮带锁）	MOV—3A	1只	天工牌
23	或门型梭阀	KV—08	2只	天工牌
24	快速排气阀	QE—02	2只	天工牌
25	单向节流阀	ASC-08	2只	天工牌
26	单向节流阀（装在缸体上）	JSC601	7只	天工牌
27	单向阀	1/4	2只	天工牌
28	顺序阀	透明	1只	上海硕博
29	气容	储气罐	1只	上海硕博
30	消声器	1/8	2只
31	消声器	1/4	1只
32	三通（T型三通）	Ø 6	4只
33	三通（Y型减径三通）	Ø 8—Ø 6	1只
34	四通	Ø 6	2只
35	气管	PU6ⅹ4	20米
36	行程开关（装在缸体上）		4只
37	编程电缆（适配器）	西门子	1条
38	工具箱		1个
39	内六角扳手（4M、5M、6M）		3把
40	螺丝刀一字		1把
41	螺丝刀十字		1把
42	剪刀		1把
43	活动板手		1把
44	尖嘴钳		1把
45	气孔塞头	Ø 6	10只
46	气动实训说明书		1册
47	西门子PLC编程软件、程序	光盘	1盘
