2023年12月27日

电子电工电拖实训设备,电工电子电拖创新实训室设备

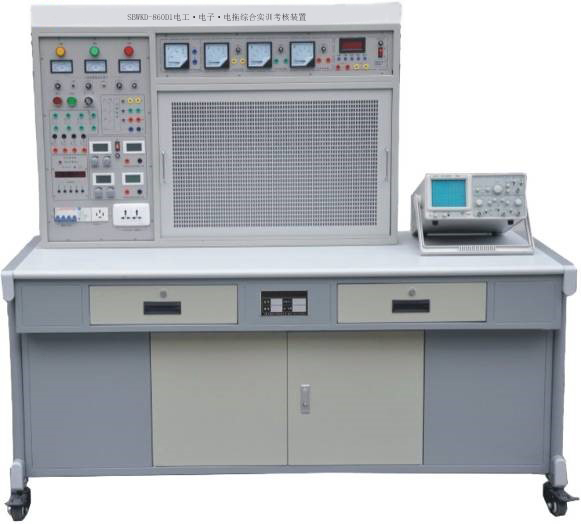

SBWKD-860D1电工·电子·电拖综合实训考核装置

电子电工电拖实训室设备,电工电子电拖创新实训室设备为配合我国职业教育和就业人员实际操作、培训、鉴定的需求，我公司综合了大中专院校、职业院校、技工学校的《电工技能训练》《电工实训》《电气控制技术》《电力拖动控制线路与技能训练》《电机及拖动基础》《工厂继电器接触控制》《PLC原理及应用技术》《变频原理及应用技术》《电子技能训练》等相关科目的实验及实训教学内容而研发了本装置。装置电工部分采用网孔板结构，训练与鉴定接近工业现场，外形美观、结构合理，牢固、耐用，实训方式灵活，增加元器件即可增加实训项目，可扩展性强。装置设置多重科学安全保护措施，确保设备和操作者人身安全，非常适合各大中专院校、职业学院、技工学校和各类培训机构训练学生电工电子基本技能、专业技能和变频器、PLC综合技能，也可进行电工等级考核和技能鉴定。

电工技能实训通过安全用电、常用工具及仪表的使用、电工综合技能训练、电动机的安装、维护与故障处理、电动机控制线路的安装工艺、调试维修、常用生产机械电气控制线路的安装连线，故障分析与处理，基于PLC及变频器的电机基本控制线路以及常用机床的控制，可达到劳动及社会保障职业技能鉴定中级以上水平。电子技能实训改革传统实验室实训教学模式，通过基本操作技能和三十几类实用新型电路的制作、调试，使学生掌握电子产品制作调试，学会阅读电路原理图和PCB图，熟悉电子元器件的选择、测试，并能处理安装调试过程中出现的问题。实训电路中涵盖开关、音频、信号发生、计数、译码、显示、测量、控制等实训内容。实训台上增加了电子创新透明模块与九孔万能电路插板，可开展电子创新项目实训，实训项目丰富。

一、电子电工电拖实训装置特点：

1、采用网孔板结构，实训方法灵活，接近工业现场，增加元器件即可增加实训内容，便于二次开发及功能扩展。

2、实训内容丰富，实训考核知识面广，综合性强，有效节省实训场地。

3、安全保护措施严密、合理、科学，外观豪华、气魄。

4、基于PLC及变频器的电气控制实训项目，配备了MCGS组态软件与计算机进行通信监控实训运行状态。

二、电子电工电拖实训设备技术性能：

1、工作电源：三相四线（或三相五线）～380V±5% 50Hz

2、温度：-10℃～40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.0KVA

4、重量：200Kg

三、实训屏构成与性能：

1、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。

2、电源及参数：

2.1、输入电源：三相四线电源，输入时红、黄、绿三只指示灯亮。

2.2、电源输出：总电源开关开启后，打开电源开关锁，按下启动按钮，三相四线电源输出，三只450V电压表指示工作线电压。

3、安全保护：设有电压型漏电保护器和电流型漏电保护器，并有单片机自动控制全程监控装置过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者安全。

4、恒流稳压双用电源：两路独立。每路输出电压0-30V，输出电流4mA-2000mA，内置式继电器自动换档，多圈电位器连续调节，使用方便，电流电压输出用0.5级数字表指示。电压稳定度＜10-2，负载稳定度＜10-2，纹波电压＜5mV。

5、+5V直流稳压电源1路，输出电流500mA。

★6、智能功率、功率因数表

1）功率测量精度1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A。

2)2.7寸TFT液晶屏显示有功功率、功率因数、电压、电流、负载类型，具有超量程提示功能。

3)负载类型：L、R、C。

4)测量精度：±0.5%+2。

5)抽样率：5次/秒

6)工作温度范围：-20℃～+50℃。

7)上位机具有实时监视及关断功能。

8)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

★7、智能型真有效值交流数字毫伏表

1)测量范围：0.2mV～600V, 设置200mV、2V、20V、200V、600V五档量程，具有量程自动切换,超量程自动报警功能。

2)2.7寸TFT液晶屏显示四位测量值。

3)测量精度：±0.5%+5。

4)频率范围：10Hz～600KHz。

5)输入阻抗：1MΩ，输入电容≤30pF。

6)抽样率：5次/秒

7)工作温度范围：-20℃～+50℃。

8)上位机具有实时监视及关断功能。

9)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

★8、智能型直流电压表

1)测量范围：0-1000V, 设置2V/20V/200V/1000V四档量程，具有量程自动切换,超量程自动报警功能。

2) 2.7寸TFT液晶屏显示四位测量值，具有超量程提示功能。

3)测量精度：±0.5%+2。

4)抽样率：5次/秒

5)工作温度范围：-20℃～+50℃。

6)上位机具有实时监视及关断功能。

7)仪表采用现代化技术，液晶中文显示，具备智能化数字化，具备人机界面，通过按键能够对仪表进行设置操作,量程自动切换模式、校准、调零、滤波级数设置、通信地址设置、超量程保护、短路保护等功能。硬件部分整体性强，集成度高，采用表贴工艺制作，工业塑料外壳，面板嵌入安装，使用稳定，容易更换和升级维护。

★9、智能型直流电流表

1)测量范围：0-5A,设置 2mA/20mA/200mA/5A四档量程，具有量程自动切换,超量程报警功能。

2)2.7寸TFT液晶屏显示四位测量值，超量程提示。

3)测量精度：±0.5%+2。

4)抽样率：5次/秒

5)工作温度范围：-20℃～+50℃。

6)上位机具有实时监视及关断功能。

10、指针式测量电表：交流450V 1只，交流5A 3只，精度1.0级。

11、整流二极管：提供四只IN5408二极管，用于整流或能耗制动。

12、大功率电阻：三只75Ω/75W电阻用于电动机降压启动，一只10Ω/25W电阻用于异步电动机的能耗制动。

13、单、三相插座：为外部仪器提供工作电源。

14、单次脉冲源：每拨一次钮子开关可输出一对正负脉冲。

★15、功率输出函数发生器：采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

正弦波输出幅度	≥10V
输出阻抗	50Ω
失真度	<1%（0.1HZ-- 1KHz）
频率范围	0.1HZ～3MHz，采用键盘直接输入数字设定频率
输出幅度	电位器调节，正弦波输出具有20db,40db衰减
方波占空比	可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
频率计最高测量范围	100MHz，自动换档

四、实训操作桌：铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，设有抽屉和元件储存柜，结构坚固、造型美观大方。

★五、电子电路技术实训板：

MD01号板晶体管基本放大电路此板中包含的电路有：

供电电路：

1、+12V，1A，带自恢复保护电路。

2、-12V，1A，带自恢复保护电路。

3、带电源滤波、工作指示等

晶体管共射极放大电路：

1、输入、输出电容可插拔式开放型设计。

2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。

3、留有电源输入端子孔，带有防反接功能。

4、电源支路带有功能开关，方便支路电阻测量。

晶体管共集电极放大电路：

1、偏置电阻、负载电阻可插拔式开放型设计。

2、留有电源输入端子孔，带有防反接功能。

3、电源支路带有功能开关，方便支路电阻测量。

场效应管共源级放大电路：

1、负载电阻可插拔式开放型设计。

2、留有电源输入端子孔，带有防反接功能。

3、弓形针、圆孔针配套使用，方便学生操作和实训。

MD02号板晶体管基本放大电路此板中包含的电路有：

供电电路：

1、+12V，1A，带自恢复保护电路。

2、-12V，1A，带自恢复保护电路。

3、带电源滤波、工作指示等

晶体管两级负反馈放大电路：

1、输入、输出电容可插拔式开放型设计。

2、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。

3、留有电源输入端子孔，带有防反接功能。

4、电源支路带有功能开关，方便支路电阻测量。

晶体管共集电极放大电路：

1、偏置电阻、负载电阻可插拔式开放型设计。

2、输入、输出电容可插拔式开放型设计。

3、留有电源输入端子孔，带有防反接功能。

4、反馈回路带通断功能。

5、电源支路带有功能开关，方便支路电阻测量。

MD03号板晶体管基本放大电路此板中包含的电路有：

供电电路：

1、+12V，1A，带自恢复保护电路。

2、-12V，1A，带自恢复保护电路。

3、带电源滤波、工作指示等

差分放大器电路：

1、输入回路、负载回路可插拔式开放型设计。

2、进口多圈精密可调电阻。

3、留有电源输入端子孔，带有防反接功能。

4、电源支路带有功能开关，方便支路电阻测量

OTL分立件功率放大器电路：

1、可调电位器可插拔，易于更换。

2、支路测试点设置合理，便于测量。

3、留有电源输入端子孔，带有防反接功能。

4、电源支路带有功能开关，方便支路电阻测量

OTL集成功率放大器电路：

1、可调电位器可插拔，易于更换。

2、支路测试点设置合理，便于测量。

3、留有电源输入端子孔，带有防反接功能。

4、电源支路带有功能开关，方便支路电阻测量

喇叭音响电路：

1、8欧外置喇叭。

2、输入、输出回路开放。

MD04号板集成运算放大器电路此板中包含的电路有：

供电电路：

1、+12V，1A，带自恢复保护电路。

2、-12V，1A，带自恢复保护电路。

3、带电源滤波、工作指示等

积分/微分、指数/对数运算电路：

1、输入回路、反馈回路可插拔式开放型设计。

2、留有电源输入端子孔，带有防反接功能。

3、电路由学生自行设计完成。

比例放大、加减法、比较器运算电路：

1、输入回路、反馈回路可插拔式开放型设计。

2、留有电源输入端子孔，带有防反接功能。

3、电路由学生自行设计完成。

带阻有源滤波器电路：

1、电路参数开放，由学生自行设计，并由器件库中选取。

2、支路测试点设置合理，便于测量。

3、留有电源输入端子孔，带有防反接功能。

低通、高通、带通有源滤波器电路：

1、电路参数开放，由学生自行设计，并由器件库中选取。

2、支路测试点设置合理，便于测量。

3、留有电源输入端子孔，带有防反接功能。

RC振荡器电路

1、电路参数开放，由学生自行设计，并由器件库中选取。

2、支路测试点设置合理，便于测量。

3、留有电源输入端子孔，带有防反接功能。

可调直流电平输出电路：

1、两路输出。

2、-8V至+8V连续可调。

MD05号板数字电路此板中包含的电路有：

供电电路：

1、+12V，1A，带自恢复保护电路。

2、-12V，1A，带自恢复保护电路。

3、带电源滤波、工作指示等

信号源电路：

1、方波1HZ 幅度5V；方波10HZ幅度5V；方波1KHZ幅度5V。

2、方波10HZ至10KHZ连续可调，幅度5V。

3、正向单脉冲输出、反向单脉冲输出。

三太逻辑笔电路：

1、输入-高电平

2、输入-高阻态

3、输入-低电平

芯片座电路;

1、14芯锁紧芯片座6个。

2、芯片座引脚与铆孔一一对应引出。

数码管BCD译码驱动电路：

数码管共阴极驱动电路：

LED二极管驱动电路：

电平状态输出电路：

MD06号板元件库板此板中包含的元件有：

电容元件

电阻元件

可调电容（双联可调电容、小瓷片可调电容）

可调电阻

电感元件

MD07号板 CPLD（EPM570）可编程数字逻辑电路单元

六、整个实训室构成与配备

1、学生实训操作桌1张，一桌二座，桌面配备一块胶皮板保护桌面，桌体下部配备元件储存柜，放置实训考核元器件，使用、保管方便，桌体中部左右设有两个抽屉，放置常用工具等。

序号	名称		数量	单位	备注
	实训台		1	台
	实训桌		1	张
	★通讯板: 1）实验台地址范围0-255。 2）具有WIFI、RJ45、RS485上位机通信接口。 3）学生机与教师示教台智能测量仪表数据交换，接口转换功能。 4）工作温度范围-20℃～+50℃。		1	套
	学生凳		2	张
A：电工部分：
1	表笔、扳手、尖嘴钳、钢丝钳、剥线钳等电工工具		1	套
2	电烙铁及烙铁架		1	套
3	指针万用表MF-50		1	只
4	数字万用表890B+		1	只
5	单相电度表		1	只
6	三相电度表		1	只
7	电流互感器		3	只
8	兆欧表		1	只
9	钳形电流表		1	只
10	保险盒		3	只
11	拉线开关、园插座、平灯头		各2	只
12	20W日光灯		1	套
13	换相开关		1	只
14	三相电动机拉具		1	套
15	钢剧架		1	把
16	闸刀开关		1	把
17	单相电动机		1	台
B：电工、电拖共用部分：
1	三相断路器		1	只
2	交流接触器		4	只
3	热继电器		2	只
4	时间继电器		2	只	电子式
5	三相双投闸刀		1	只
6	三相闸刀		1	只
7	倒顺开关		1	只
8	BK变压器		1	只
9	行程开关		4	只
10	保险座		6	只
11	3H铁壳按钮		2	只
12	信号灯		6	只
13	接线端子排		5	只
14	G型导轨		1	根
15	钮子开关		3	只
16	走线槽		2	米
17	三相异步电动机		1	台
18	三相双速异步电动机		1	台
B：电子部分：
1	电子电路技术实训板	晶体管基本放大器板1	1	套
		晶体管基本放大器板2
		晶体管基本放大器板3
		集成运算放大器板
		数字电路板
		元件库板及元件
		CPLD（EPM570）可编程数字电路板
	电子电路技术辅助材料	叠插式专用导线	1	套
		面包板专用导线
		USB Blaster高速编程器
2	电子技能创新实训模块		1	套
