电工技能一体化工作室规划与建设

SB-CSET-DG01电工技能一体化工作室规划与建设

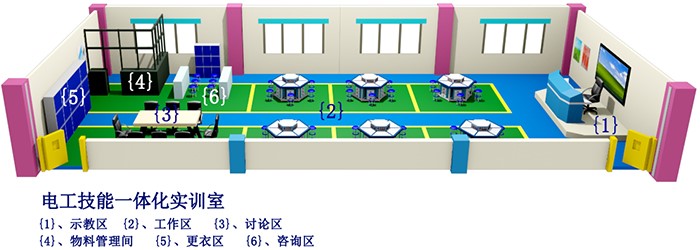

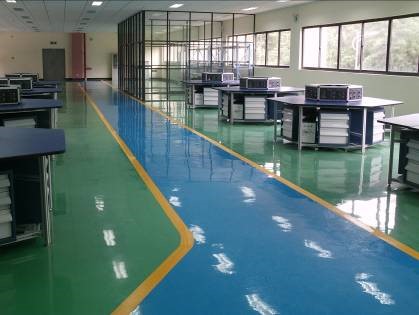

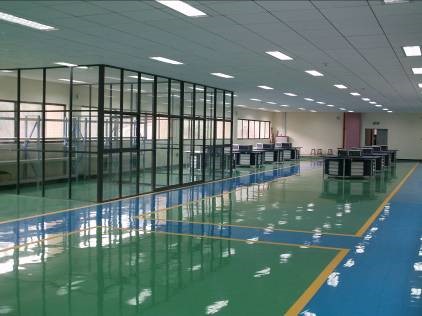

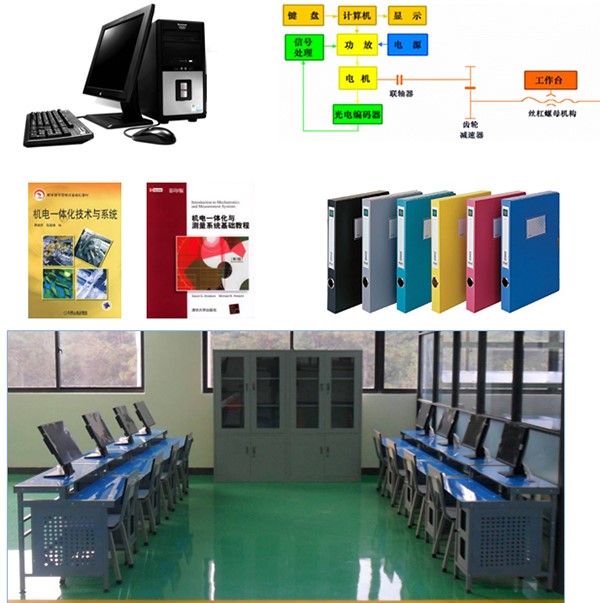

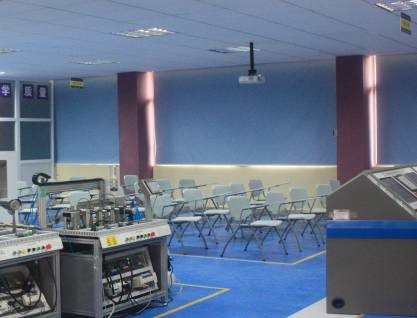

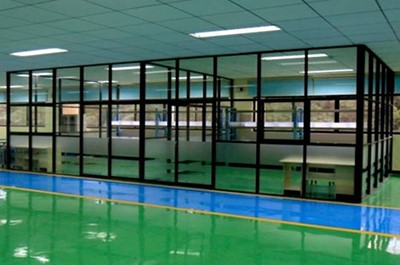

一、 场地规化效果图:

 (图片仅供参考、以实际配置为准)

二、 SB-CSET-DG01 电工技能一体化工作室配置清单(6套标准)

成 套 产 品 配 置 标 准

产品名称:电工技能一体化工作室

规格型号:SB-CSET-DG01

序号

物 料 名 称

规 格 型 号

单位

数量

备注

一、示教系统区

1

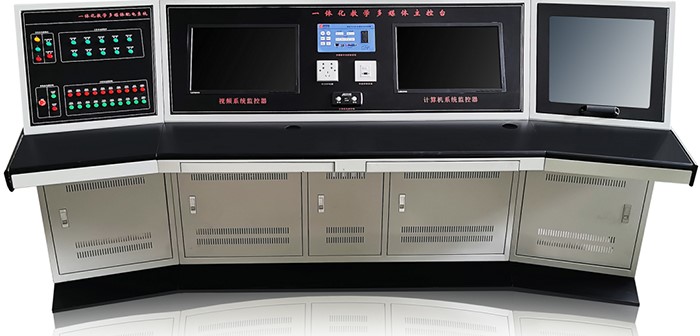

一体化教学多媒体主控台

SB-CSET-SJT-I

1



2

一体化主控台产品配件包

SB-CSET-SJT-I

1

二级配置清单(1)

3

配套教学资源



1

附件

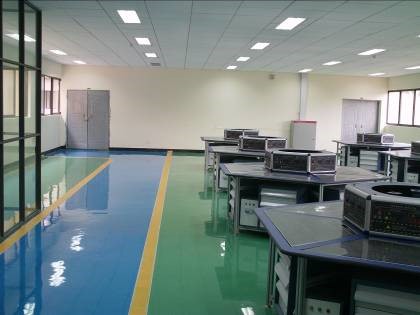

二、实训操作区

1

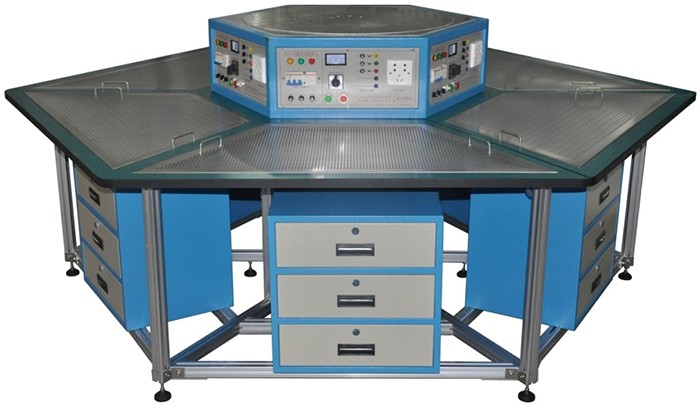

电工技能工作岛钢制实训桌

SB-CSET-DG01-01-02

6



2

电工技能工作岛实训电源屏

SB-CSET-DG01-01-03

6



3

工作岛产品配件包

SB-CSET-DG01-01-04

6

二级配置清单(2)

4

整体教室配件配件包

SX-CSET-JD02-01-01

1

二级配置清单(3) (每间教室配1套)

三、教学情景化建设配置(依据教室情况配置)

1

电工技能一体化工作室“资讯区”

-1

电脑桌

SB-ZXZ-00 L700*500*735mm

6



-2

(资讯/讨论)椅子

490mm*540mm*800mm,座垫距地高440mm

6



-3

文件柜

900mm*400mm*1800mm

1



-4

电脑

B4550/G1840/4G/500G/DVD 18.5/鼠标键盘

6

自配

2

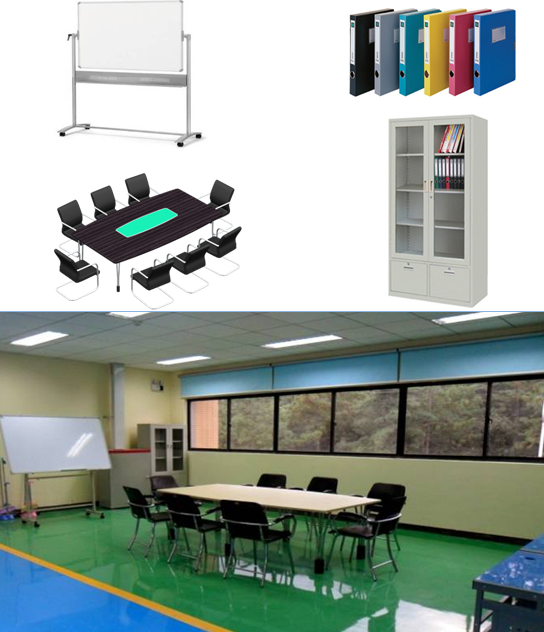

电工技能一体化工作室“讨论区”

-1

讨论桌

SB-TLZ-001400mm*400mm*750mm

4



-2

(资讯/讨论)椅子

490mm*540mm*800mm,座垫距地高440mm

8



-3

白板

1500*600mm(带支架)

1



-4

白板擦



1



-5

白板笔

10/盒 黑

1



-6

白板笔

10/盒 红

1



3

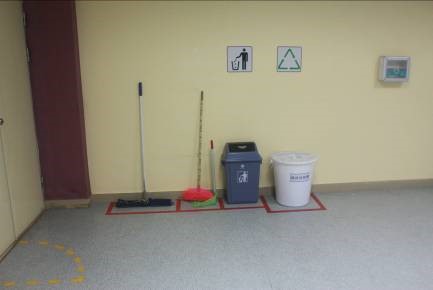

电工技能一体化工作室“清洁区”

-1

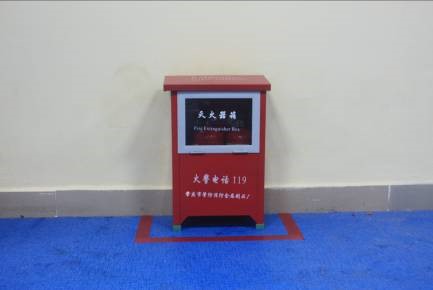

灭火器(带箱)

干粉 4KG(长370mm×宽200mm×高550mm

1

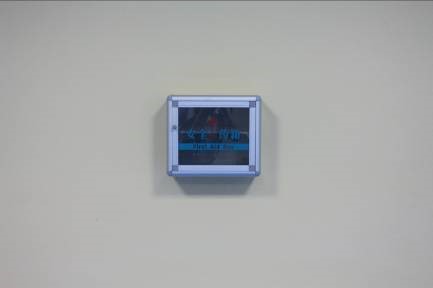

-2

医药箱

280*110*280mm

1



-3

医用棉签





2



-4

创口贴

100/

1



-5

碘伏消毒液

100ML/

1



-6

医用胶带



2



-7

耗材回收桶

60L  绿色

1



-8

垃圾桶

60L  灰色

1



-9

扫把

杆长1100mm,长270mm*230mm

2



-10

灰斗

杆长1100mm,长270mm*230mm

2



-11

拖把

600*150mm 拖把丝为超细纤维

2



4

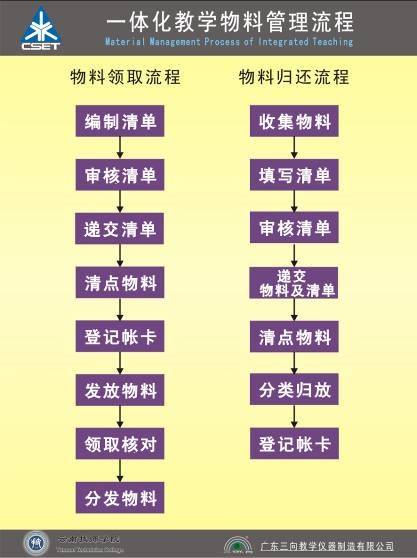

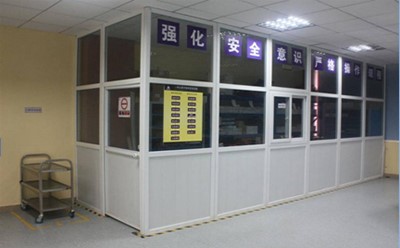

电工技能一体化工作室“仓储区”

-1

架子(多层货架)

钢制 2000*550*2000mm四层 200kg

4



-2

物料进出平台

SB-WLT-001200*600*780mm

1



-3

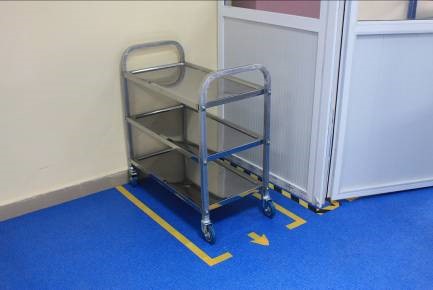

小推车(不锈钢)

L950mm*W450mm*H800mm

2



-4

物料台账

220*160mm(25)

1



-5

三联领料单

175*87mm48开)

3



-6

三联退料单

175*87mm48开)

3



-7

物料存储卡

100*50mm

64



5

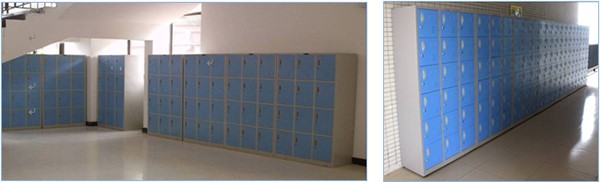

电工技能一体化工作室“更衣区”

-1

十八门储物柜

900*450*1800mm18门)

2

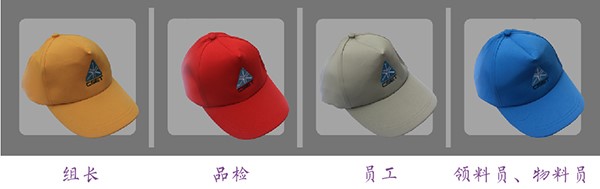

-2

工作帽

灰色

18



-3

工作帽

蓝色

6



-4

工作帽

红色

6



-5

工作帽

黄色

6



6

情景化装修

-1

情景化装修

天花风格建设、室内电路布线、墙面风格建设、电动窗帘建设、室内自流平建设、室内地面划线等

依据场地计算

SB-CSET-SJT-I一体化主控台产品配件包二级配置清单

二 级 配 置 清 单

产品名称:产品配件包

规格型号:SB-CSET-SJT-I

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1

视频展示台

500万像素,VGA接口

1



2

电脑

I3/G1840/4G/500G/DVD/鼠标键盘

1



3

液晶显示器

190V4LSB2/93

2



4

椅子(木扶手示教椅)

五轮转椅

1



5

音箱

P40 50W

1



6

功放机

先科S9009 200W

1



7

无线话筒

先科OK-92A

2



8

鹅颈式桌面麦克风

先科OK-30

1



9

硬盘

SATA 1T

1



10

交换机

TP-LINK TL-SG1048 48

1



11

网络高清硬盘录像机

DS-7804N

1



12

投影机

ES6540

1



13

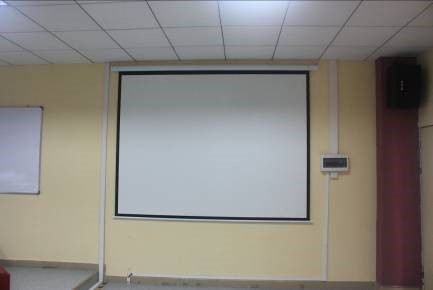

投影幕

120寸,电动遥控

1



14

无线大功率摄像机

DS-2CD 3326

1



15

无线路由器

FAST

1



16

红外迷你智能球机

DS-2DC2204

1



17

点阵式红外防水筒型摄像机

DS-IPC-B12

2



18

监控电源适配器

12V 10A

1



19

摄像机支架



2



20

通用投影机吊架

500-1000mm可调 白色

1



21

配套线缆

视频、音频等

1



22

多功能排插

3

2



23

IC门禁卡

IC白卡

36



24

指纹IC卡考勤机

F7

1



25

多媒体控制器

YH-200

1



26

音视频插座

86

1



27

一体化教学多媒体主控台说明书

SB-CSET-SJT-I.SM

1



SB-CSET-DG-01电工工作岛产品配件包二级配置清单(2)单套配置

二 级 配 置 清 单

产品名称:工作岛产品配件包

规格型号:SB-CSET-DG01

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1

周转筐

内尺寸:500*370*230mm 蓝色

6



2

学生凳组件

塑钢凳面(蓝)+铁质凳

6



3

三相电能表(有功)

DT862-4 3(6)A

1



4

单相电度表

DD862-4 3(6A)

1



5

交流接触器

CJX2-1210 AC110V

21



6

中间继电器

JZ7-44 AC110V

6



7

行程开关

LXK3-20S/BH 带锁 单轮

21



8

组合开关

HZ10-10P/3 9

3



9

信号指示灯

ND16-22DS/2 AC/DC6V 黄色

6



10

熔断器座

RT28N-32 32A

15



11

熔体

RT28-32/2A

6



12

熔体

10*38 5A

9



13

桥堆

KBPC1010 400V

3



14

T3螺旋式电子节能灯

YPZ-220/9-S 220V/9W

6



15

螺口射灯

E27 3W 220V

3



16

插座底盒

86#/明装(安装孔位尺寸54mm*54mm

6



17

验电笔

YJ-202

3



18

环保柄十字螺丝批

5*125MM

3



19

环保柄十字螺丝批

3*75MM

3



20

环保柄一字螺丝批

5*125MM

3



21

环保柄一字螺丝批

3*75MM

3



22

高级直咀电工刀

红木直刀

3



23

钢锯条

18TPI×12"/300mm

3



24

电工胶布

PVC 9M

1



25

实训导线

一头KT4ABD53/一头焊线针 长1000MM 红色

9



26

实训导线

一头KT4ABD53/一头焊线针 长1000MM 黄色

30



27

实训导线

一头KT4ABD53/一头焊线针 长1000MM 绿色

9



28

实训导线

一头KT4ABD53/一头焊线针 长1000MM 黑色

9



29

实训导线

一头KT4ABD53/一头焊线针 长1000MM 蓝色

9



30

小型断路器

DZ47-60 1P C5A

3



31

热过载继电器

JR36-20 2.2-3.5A

9



32

辅助触头

F4-22

3



33

辅助触头

F4-31

3



34

自复型平头按钮

LAY39-11BN/4 1常开1常闭 红色

6



35

接线端子

TB-2506

3



36

组合开关

HZ10-10/3 6

3



37

空气式时间继电器

JS7-4A AC110V

3



38

三相四线电子式有功表

5-20A

1



39

自复型平头按钮

LAY39-11BN/3 1常开1常闭 绿色

6



40

短柄旋钮

LAY39-11X/2 1常开1常闭 二位置锁定

3



41

信号指示灯

ND16-22DS/4 AC110V 黄色

6



42

信号指示灯

ND16-22DS/2 AC/DC6V 红色

6



43

行程开关

LXK3-20S/B 不带锁 单轮

6



44

2位按钮盒

NPH1-20 浅灰色

6



45

单相电子式电度表

DDS7777 5/20A

1



46

电流互感器

LMZ1-0.510/5 0.5VA 1

3



47

红外感应开关

86 NEW7-C31100

3



48

电源插座

86 2*3 10A 带开关

6



49

一开单控开关

86 10A

3



50

一开双控开关

86 10A

6



51

声控延时开关

86 10A

3



52

螺口灯座

E27 平底

6



53

一体化日光灯

15W/T8

3



54

螺口球形灯泡

E27 15W 230V 透明

3



55

丝杆

M4*220mm

15



56

1型六角螺母

GB/T 6170 M4 不锈钢

50



57

A级平垫圈 GB/T848

5.3*9*1mm 不锈钢

50



58

PVC锯齿线槽

40*35mm 白色 2

1



59

PVC锯齿线槽

30*25mm 白色 2

1



60

通用C45铝导轨

35*7.5*1.1mm 1

3



61

塑柄调节式钢锯架

10-12寸 可调试

1



62

五合一工具包

黄黑色

3



63

万用表(数字型)

VC890C+

3



64

自动剥线钳

B0.5-3.2

3



65

美式斑马柄尖咀钳

6"(货号:10111

3



66

压接钳

0.50.751.01.52.54.06.0MM2

3



67

美式斑马斜咀钳

6"

3



68

内六角扳手

M2 M2.5 M3 M4 M5 M6 六件套

3



69

高级镀铬活动扳手

8" 200mm

3



70

使用说明与实训手册



1



71











72

三相异步电动机

180W/380V 6个头

3



73

剩余电流动作断路器

DZ47LE-32 3P 16A

3



74

交流接触器

CJX2-1201 AC380V

9



75

时间继电器

JSZ3A-B(通电延时0.1s-6m) AC380V

3



76

时间继电器座

PF083-A /8T圆孔

3



77

直流电动机

Z50/10-110(50W,DC110V,1000r/min)

1



78

直流电磁继电器

JT3-11L DC2.5A

3



79

直流接触器

CJX1-12/22Z DC110V

9



80

时间继电器

JS14P 1-99S AC/DC100V-240V

3



81

可调管式电阻

RX20-50W100Ω±5%

6



82

接线端子

TB-2512

6



83

指针式直流电流表

59C31-A 1MA 5A/3A

3



84

双显交流电压电流表

量程:AC200-500V,0-50A  开孔尺寸:68*38mm

3



85

双显直流电压电流表

量程:DC0-199.9V(200V DC0-10A

3



86

剩余电流动作断路器

DZ47LE-32 2P 10A

3



87

内六角圆柱头螺钉

GB/T 70.1 M4*16 不锈钢

50



88

内六角圆柱头螺钉

GB/T 70.1 M4*40 不锈钢

30



89

美式斑马柄钢丝钳

6"(不带花腮孔)

3



SB-CSET-DG01整体教室配件包二级配置清单(3)单套配置

二 级 配 置 清 单

产品名称:整体教室配件包

规格型号:SB-CSET-DG01

序号

物 料 名 称

规 格 型 号

单位

数量

备注

1

安全带

双背白色

1



2

绝缘手套

12KV

1



3

摇表绝缘电阻表

ZC25-3

1



4

接地电阻测试仪

ZC29B-2  0.01100Ω

1



5

黑色劳保鞋

鞋码:38#

1



6

黑色劳保鞋

鞋码:42#

1



7

安全帽

黄色

1



8

登高器(脚扣)

JK-T-450

1



9

冷压接线鼻子

UT2.5-4 叉形裸端头

1000



10

冷压接线鼻子

UT1.5-4 叉形裸端头

1000



11

高压令克棒

黄色 10KV

1



12

高压验电棒

10KV 伸缩式声光高低压验电器 0.1-10KV 红色或黄色

1



13

触电急救模拟人

SBAQP-11

1



14

多股软线

RV 1.0mm2 黄色

100



15

多股软线

RV 1.0mm2 绿色

100



16

多股软线

RV 1.0mm2 红色

100



17

多股软线

RV 1.0mm2 黑色

100



18

平扣

Φ黑色

2000



19

硬线(电线)

BVV 1.5mm2 绿色

100



20

硬线(电线)

BVV 1.5mm2 红色

100



21

硬线(电线)

BVV 1.5mm2 黄色

100



22

硬线(电线)

BVV 1.5mm2 黑色

100



23

硬线(电线)

BVV 1mm2 绿色

100



24

硬线(电线)

BVV 1mm2 红色

100



25

硬线(电线)

BVV 1mm2 黄色

100



26

硬线(电线)

BVV 1mm2 黑色

100



附件:

A、 配置基于物联网学生电源控制系统:

本平台将物联网技术运用于电气自动化信息技术并将数据上传至云平台,进行海量数据存储,并提供丰富的数据分析工具方便更加准确的掌握数据与分析数据。

1)数据云系统上传 2)微信小程序数据查询 3)历史数据查询 4)数据分析统计5)微信报警 6)微信反向控制

1)云平台包含:

1)数据显示:显示电压、电流、有功、无功、功率因数等电气量。

2)控制:可在微信小程序中远程控制智能开关的通断。

3)历史数据:显示计量的历史数据,可查询历史曲线。

4)设备报警:对设备的过压过流等异常情况进行报警。

(2)终端包含:1)现场数据显示画面:显示电压、电流、有功、无功、功率因数等电气量,以及云端连接二维码。2)微信小程序界面:设置现场数据连接云平台后台数据库管理。

(3)外形尺寸基本等同于漏电开关,便于安装和维护,不接受组合式、拼凑式结构

提供有效、权威的证明文件,证实该产品的可靠、安全、先进性。

B、智慧教室综合测控系统

(一)、虚拟示波器所需实现的功能:

50MHz   2路波形测量功能;

(二)2路逻辑分析仪功能;

(三)1路任意波形信号发生器输出;

200MSa/s高速实时采样,50MHz带宽,波形测量完全满足教学实验要求,波形平滑不失真。

(四)2PWM脉冲信号发生器:可设置频率、占空比。

(五)、万用表功能

1、万用表的电阻测量功能;

2、万用表的直流电压测量功能;

3、万用表的交流电压测量功能;

4、万用表的交流电流测量功能;

(六)、人机界面功能

1、人机界面显示所测量的波形,并显示相应的量测值;

2、可通过点击界面按钮,将所测量的波形插入实验报告模板中;

3、学生的实验报告结果可通过点击界面按钮,统一上传到指定的教师电脑文件夹下;

(七)、实验室安全监控功能

1、环境参数测量:可同时测量显示温湿度、CO2浓度和PM2.5

2、电气参数测量:可测量控制台电压电流,并计算出功率;

3、过流、过压、欠压(阀值可设置)报警跳闸保护;

4、安全防护:实验室环境安全监控装置(PM2.5、烟雾、可燃气体、温湿度及CO2浓度异常(火警)报警);

5、节电功能:长期无人实验时,自动关闭总闸开关,实现安全和节电效果;

C配套仿真软件:

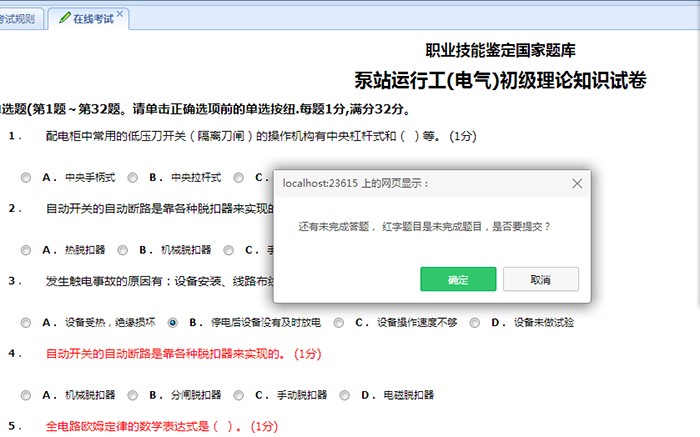

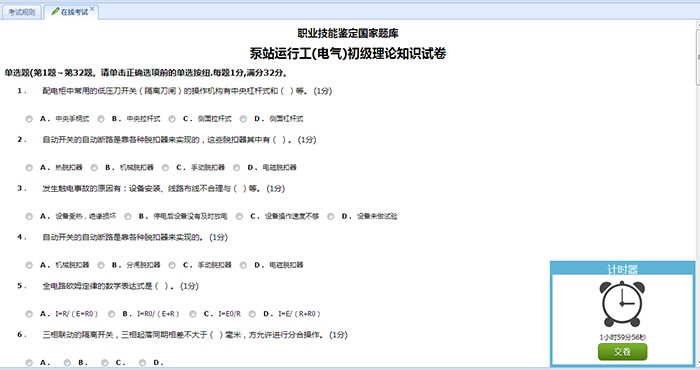

1.维修电工仿真实训考核系统

一、产品概述

本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.22006)《"维修电工"职业技能实训和鉴定设备技术规范》,系统包括:电力拖动4个、电子技术4个、电气测量1个、照明电路1个、PLC编程控制2个,基本涵盖了国家维修电工(中级工)鉴定考核常用的主要模块。

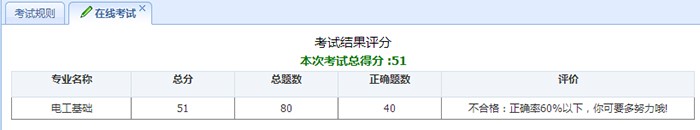

考核系统为客户机服务器模式(C/S),可在局域网条件下实现交互无纸化技能考核。每个考核项目包含考核要求、器件选择、器件检查、器件布局、电气连接、线路检查、通电运行、故障排除八大任务,教师可通过数据库在后台选题,系统还具有计时、提交、自动评分等功能。

三、 计算机考核项目

技能单元

二级模块

三级模块

实训

电力拖动

单向运转

单方向连续运转的电机控制电路

考场规则、考试题目、器件选择、器件检测、器件进柜、电路接线、电路检查、通电运行、故障排除

双重联锁

双重联锁正反转电机控制电路

考场规则、考试题目、器件选择、器件检测、器件进柜、电路接线、电路检查、通电运行、故障排除

星三角启动

星三角启动电机控制电路

考场规则、考试题目、器件选择、器件检测、器件进柜、电路接线、电路检查、通电运行、故障排除

能耗制动

能耗制动的电机控制电路

考场规则、考试题目、器件选择、器件检测、器件进柜、电路接线、电路检查、通电运行、故障排除

电子技术

稳压电源

具有放大作用的串联型稳压电路

考场规则、考试题目、电路测试、故障检测

555电路

多谐振荡电路

考场规则、考试题目、电路测试、故障检测

集成运放电路

由运算放大器组成的文氏电桥RC振荡器

考场规则、考试题目、万用表测量一、万用表测量二、示波器测量一、示波器测量二、示波器测量三、故障排除

功率放大电路

OTL功率放大电路

考场规则、考试题目、电路测试、故障检测

电气测量

常用仪器使用

万用表、兆欧表、万能电桥使用

考场规则、考试题目、测二极管、测量电容、测对地绝缘、测相间绝缘、测三相绕组

照明电路

家用配电板安装

电度表、漏电保护器、插座、灯具等构成的电路

考场规则、考试题目、器件选择、器件检测、器件进柜、电路接线、电路检查、通电运行、故障排除

PLC

电机正反转控制

单向循环控制电路设计安装调试

考场规则、考试题目、I/O分配、器件进柜、电路接线、程序编制、通电运行

顺起逆停控制

多台电动机启动控制与调试

考场规则、考试题目、I/O分配、器件进柜、电路接线、程序编制、通电运行

三、适用范围

维修电工、电工等职业培训与技能鉴定,也可用于与电工电子相关的专业学生的电工实验、电工技能实训、模拟考核,是电工电子电器、机电、自动化等专业仿真实训室的主体虚拟仿真实训与考核软件。

2.电工基础教学系统

一、产品概述

本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.1-2006)《职业技能实训和鉴定设备通用技术规范》而设计,主要用于实践教学演示,把现场操作与工艺的真实场景带进课堂,适用于各类院校在电工教学实践环节演示使用。

包括安全用电常识、常用导线连接、电工基本工具使用三部多媒体录像片。本系统全部内容均在生产或实训现场拍摄,再现了生产的真实环境,相当于把生产线搬进课堂,让学生了解现代制造业的生产方式和工艺流程,从而认识并掌握工程操作技能。解决了下厂认识实习由于地处遥远、交通不便、学时紧张、经费不足、生产繁忙、不便安排等多种条件的限制。

二、技术参数

■安全用电常识

一、人体触电的方式:单相触电、两相触电、跨步电压触电、悬浮电路触电。

二、安全防护措施:预防直接触电的措施、预防间接触电的措施、个人防护用品的使用。

三、保护接地与保护接零:保护接地、保护接零。

■常用电工工具

一、通用电工工具:测电笔、螺丝刀、钢丝钳、活络扳手、电工刀、镊子。

二、线路装修工具:冲击电钻、管子钳、剥线钳、紧线器、弯管器、切割器具、套丝器具。

■常用导线的连接

一、线头绝缘层的剖削:塑料硬线、塑料软线、塑料护套线、花线、塑套软线、漆包线。

二导线线头的连接:单股铜芯导线、七股铜芯导线、铝导线。

三、线头与接线桩的连接:针孔式接线桩、平压式接线桩、瓦型接线桩。

四、线头绝缘的恢复:绝缘材料、包缠方法、热缩管。

四、适用范围

各类院校电工电子实验教学中心、实训中心、基地、电工电子实验室、实训室。

3.电工作业培训教学软件

一、产品概述

本产品依据中华人民共和国劳动和劳动安全行业标准(LD/T81.22006)《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制,包含电工初步(电工基础、电工仪表、导线连接、安全用具、安全标志)、基本操作(低压电器、电机与变电器、照明电路、电子技术)、风险排除(灭火器类型、灭火器使用)、触电急救(触电方式、防护措施、接地与接零、心肺复苏)4大模块,15个实训单元,72个实训项目。

软件以技能为核心,项目为引领,任务为驱动,职场环境为背景,操作步骤为主线,以学生交互训练为主体,具有三维可视化、智能化、全交互的特点,集职业性、情境性、过程性、交互性和灵活性于一身,性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

二、实训项目

1.电工初步

一级

二级

三级

内容

电工初步

电工基础

欧姆定律

任务、原理、实验、考考你

基尔霍夫定律

电磁感应

功率因数的提高

负载星形接法

负载三角形接法

电工仪表

直流电流表

任务、原理、实验、考考你

直流电压表

任务、原理、实验、考考你

直流单臂电桥

任务、原理、使用、实验、考考你

指针式万用表

简介、面板、测电阻、测交流电压、测直流电流、测直流电压、考考你

数字式万用表

简介、面板、测电阻、测交流电压、测直流电流、测直流电压、考考你

兆欧表

简介、面板、操作、考考你

钳形电流表

简介、面板、操作、考考你











导线连接

导线简介

裸线、电磁线、绝缘线、通信电缆、考考你

命名法

电线命名法、射频电缆命名法、考考你

线材选用

电路条件、环境条件、导线颜色选用、考考你

导线连接

导线连接要求、单股芯线的连接、七股芯线的连接、七股芯线T型连接、线头与接线桩连接、考考你





线头绝缘恢复

绝缘材料、包缠方法、热缩管、考考你

安全用具

基本安全用具

低压验电器、绝缘夹钳

辅助安全用具

绝缘手套、绝缘鞋(靴)、绝缘垫、脚扣、登板

防护安全用具

安全帽、防护眼镜、安全带、携带型接地线

安全标志

安全标志类型

介绍

安全标志布置

介绍

2.基本操作

一级

二级

三级

内容

基本操作

低压电器

接触器

简介、结构、原理(组成、通电、断电)、测量

热继电器

简介、结构、原理(组成、工作原理、复位)、测量

时间继电器

简介、结构、原理(电路组成、工作原理)、测量

速度继电器

简介、结构、原理

断路器

简介、原理(组成、过载保护、短路保护、失压保护)

组合开关

简介、结构

主令电器

简介、原理(按钮、行程开关)、测量

熔断器

简介、结构、测量

电机与变压器

单相异步电动机

简介、结构、装配、考考你

三相异步电动机

简介、结构、装配、检测、考考你

直流电动机

简介、结构、装配、考考你

伺服电动机

简介、结构、原理(电路组成、工作原理)、考考你

变压器

简介、结构、原理(电路组成、工作原理)、考考你

电流互感器

简介、原理(电路组成、工作原理)、使用、考考你

电压互感器

简介、原理(电路组成、工作原理)、使用、考考你

照明电路

一灯一控线路

实训目的、实训器件、实训电路、器件布局、仿真运行、电路连接、通电运行

日光灯线路

原理(电路、预热、点亮、点亮后)、接线、仿真

两地控制灯

原理(电路、上楼、下楼)、接线、仿真

多功能线路

实训目的、实训器件、实训电路、器件布局、仿真运行、电路连接、通电运行

电子技术

电阻器电位器

标识、识别、小测验、检测

电容器

简介、标识、使用、小测验、检测

二极管

简介、标识、小测验、检测

三极管

简介、标识、小测验、型号判定、管脚判定

3.风险排除

一级

二级

三级

内容

风险排除

灭火器类型

概述

概述

干粉灭火器

基本结构、主要用途、技术参数

水型灭火器

基本结构、主要用途、技术参数、注意事项

二氧化碳泡沫灭火器

基本结构、主要用途、技术参数

泡沫灭火器

基本结构、主要用途

七氟丙烷灭火器

基本结构、主要用途、技术参数

灭火器使用

干粉灭火器

外部结构、使用方法

水型灭火器

外部结构、使用方法

二氧化碳泡沫灭火器

外部结构、使用方法

泡沫灭火器

外部结构、使用方法

七氟丙烷灭火器

外部结构、使用方法

4.触电急救

一级

二级

三级

触电急救

触电方式

单相触电

两相触电

跨步电压触电

悬浮电路触电

防护措施

预防直接触电

预防间接触电

个人防护用品使用

接地与接零

保护接地

保护接零

心肺复苏

单人操作

双人操作

口对口准备

口对口方法

胸外准备

胸外压方法

三、适用范围

电工特种作业、维修电工、电工等职业培训与仿真技能鉴定,可用于机电技术应用、电气技术应用、机电一体化、电气自动化、生产过程自动化技术等专业学生的电工实验、电工技能实训教学,是电工电子实训中心的主体虚拟仿真实训软件。

4.无纸化考核平台(基于云平台无纸化理论试题库考试系统)

1.用户登录

输入用户名、密码、验证码,点击登录按纽,登录到系统。

2.用户注册

用户登录画面,点击注册按纽,打开用户注册画面。输入用户名、密码、确认密码、准考证号、身份证号、姓名、考试级别,点击注册按纽,注册成为学员。

3.用户管理

老师用户登录系统后,点击菜单用户管理,打开用户管理画面。用户管理画面,显示所有用户列表信息,包括学员与老师。

3.1用户查询

用户管理画面,选择考试级别、输入用户名、准考证号、姓名,点击检索按纽,根据条件显示用户信息列表。

3.2添加用户

用户管理画面,点击添加按纽,打开用户添加画面。选择用户类别,输入用户名、姓名、密码、确认密码,点击确定按纽,保存用户信息。

3.3修改用户

用户管理画面,选择某一条用户信息,点击编辑按纽,打开用户信息编辑画面。选择用户类别,输入用户名、姓名、密码、确认密码、准考证号、身份证号、考试级别,点击确定按纽,保存用户信息。

3.4用户删除

用户管理画面,选择数据前选择框,点击删除按纽,删除所选用户信息。

4.级别管理

4.1级别查询

老师用户登录系统,点击级别管理,打开级别管理画面,输入级别名称,点击检索按纽,根据条件显示级别信息。

4.2添加级别

级别管理画面,点击添加按纽,打开添加级别画面。输入级别名称,点击确定,保存级别信息。

4.3修改级别

级别管理画面,选择数据前某一个选项框,点击编辑按纽,打开级别修改画面。输入级别名称,点击确定,保存级别信息。

4.4删除级别

级别管理画面,选择数据前选项框,点击删除按纽,删除选中的级别信息。

5.题库类别管理

5.1 题库类别查询

老师用户登录系统后,点击题库类别,打开题库类别管理画面。输入题库类别名称,点击检索按纽,根据输入条件显示题库类别信息列表。

5.2 添加题库类别

题库类别管理画面,点击添加按纽,打开题库类别添加画面。输入题库类别名称,点击确定按纽,保存题库类别信息。

5.3 修改题库类别信息

题库类别管理画面,选中某一行选择框,点击编辑按纽,打开题库类别修改画面。输入题库类别名称,点击确定按纽,保存题库类别信息。

5.4 删除题库类别信息

题库类别管理画面,选择数据前选项框,点击删除按纽,删除选中的级别信息。

6 .题库管理

6.1 题库查询

教师用户,登录系统后,点击题库管理,打开题库管理画面。选择题库级别、题库类别、试题类型,输入题目名称,点击检索按纽,根据条件显示题库列表信息。

6.2 添加单项选择题

题库管理画面,点击添加按纽,打开题目添加画面。

选择题库级别、题库类别、题目类型为单项选择题。

输入题目名称,答案 ABCC,选择正确的答案选项,点击确定,保存单项选择题信息。

6.3 添加多项选择题

题库管理画面,点击添加按纽,打开题目添加画面。

选择题库级别、题库类别、题目类型为多项选择题。

输入题目名称,答案 ABCDEFG,选择正确的答案选项,点击确定,保存多项选择题信息。

6.4 添加判断题信息

题库管理画面,点击添加按纽,打开题目添加画面。

选择题库级别、题库类别、题目类型为判断题。

输入题目名称,选择正确的答案选项,点击确定,保存判断题信息。

6.5 导入Excel题目信息

题目添加画面,点击下载模板按纽,下载题目批量录入Excel模板。

在模板中,输入题目名称,选择题库级别、题库类别、试题类型,正确答案,答案内容等信息并保存。

在画面中选择保存后的文件,点击导入按纽,进行题目批量导入。

6.6 题目信息修改

题库管理画面,选中某一行选择框,点击编辑按纽,打开题库修改画面。

选择题库级别、题库类别、题目类型,输入题目名称、答案、选择正确的答案选项,点击保存修改题目信息。

6.7 删除题目信息

题库管理画面,选中某一行选择框,点击删除按纽,弹出提示,点击确定按纽删除题目信息。

7. 试卷管理

7.1 试卷查询

教师用户,登录系统后,点击题库管理,打开试卷管理画面。选择试卷级别、考核类型,输入试卷名称,点击检索按纽,根据条件显示试卷信息。

7.2 添加试卷

试卷管理画面,点击添加按纽,打开添加试卷画面。

7.3 自动抽题

试卷添加画面,输入试卷名称、试卷级别、考核类型、考试时间,点击自动抽题按纽,打开自动抽题画面。

点击顶部添加抽题专业按纽,在抽题列表中会增加一行,选择所属专业,抽题类型,输入时数,系统会显示当前专业当前抽题类型在现有题库中的题数。

输入单选题目分数,多选题目分数,判断题目分数,点击确定抽题按纽,系统会随机在题库中抽取相应的题目信息。

在添加专业,选择专业,抽题类型,题数后,顶部会显示当前抽取的题目数量以及分数信息。自动抽题完成,点击保存试卷按纽,保存当前自动抽取题目的试卷信息。

7.4手动组卷

试卷添加画面,输入试卷名称、试卷级别、考核类型、考试时间,点击进入手工组卷,打开手工组卷画面。

手动组卷画面,与题目管理画面录入数据方式相同,需要输入题目分数。

添加题目信息后,点击保存继续添加,题目将添加到下方的题目列表中。

点击列表中删除按纽,删除所选题目信息。

题目信息输入完成,点击保存试卷按纽,保存手工组卷信息。

7.5 编辑试卷

试卷列表,点击某一选项框,点击编辑按纽,打开试卷信息编辑画面。

如果该试卷未参加考试,才能编辑,否则无法编辑试卷信息。

修改试卷信息,自动抽题或手工抽题,点击保存试卷按纽,保存试卷信息。

7.6 删除试卷

试卷列表,点击某一选项框,点击删除按纽,删除试卷信息。

7.7 启用试卷

试卷管理画面,点击某一选项框,点击启用,启用选择的试卷为当前使用试卷,并提供给学生考试。

7.8 打印试卷

试卷列表画面,点击某一选项框,点击打印按纽,打开试卷打印画面。

按键盘Ctrl + P键,打凶当前试卷信息。

8.模拟成绩

8.1模拟成绩查询

教师用户,登录系统点击模拟成绩菜单,打开模拟成绩列表画面。输入检索条件:试卷名称、学生姓名、准考证号、身份证号,点击检索按纽,根据条件显示模拟成绩信息。

8.2模拟成绩详细

模拟成绩列表画面,点击第一次模、第二次模拟、第三次模拟,打开模拟成绩详细画面。

模拟成绩根据专业显示,总分、总题数、正确题数,评价信息。

8.3导出成绩

点击导出按纽,将成绩导出为Excel文件格式。

9. 实战成绩

9.1实战成绩查询

教师用户,登录系统点击实战成绩菜单,打开实战成绩列表画面。

输入检索条件:试卷名称、学生姓名、准考证号、身份证号,点击检索按纽,根据条件显示实战成绩信息。

9.2导出实战成绩

点击导出按纽,将实战成绩导出为Excel文件。

10.在线考试

10.1在线考试

学生用户,登录系统,点击在线考试按纽,打开在线考试信息画面。

在线考试分为模拟与实战考试,模拟考试分为三次考试,首次回答该试卷所有题目信息,第二次,第三次分别为回答上一次错误题目信息,实战考试只考试一次。

点击开始模拟按纽,打开考试画面。

依次回答试卷题目选项,下方为倒计时窗口,如果回答时间超过倒计时时间,将自动提交试卷。

提交试卷时,如有未完成题目,系统会自动提示,并将题目内容标记为红色。点击确定可提交试卷。

题目回答完成,提交试卷,显示考试成绩信息。

11.历史成绩

11.1 历史模拟成绩查看

学生用户登录后,点击模拟成绩,可查看历史模拟成绩详细信息。11.2 历史实战成绩查看

学生用户登录后,点击实战成绩,可查看历史实战成绩详细信息。

D、通信板1

1)实验台地址范围0-255

2)具有WIFIRJ45RS485上位机通信接口。

3)上位机与各学生实验台数据交换,接口转换功能。

4)工作温度范围-20℃+50℃

E、上位机软件1

1)添加、删除、配置各实验台模块。

2)实时监测各实验台各项模块实时参数。

3)远程控制各实验台模块功能开关,按键锁定。

4)软件用户登录管理功能。

三、工作室"示教区"建设

该区域由电源控制形体、多媒体控制器、音响系统、荧幕控制器、电动窗帘控制器等构成、计算机系统、LAN网系统及视频监控系统构成。模拟现代制造企业管理,使管理者(老师)通过集中管理设备,管理工作室内设备的电源、工作状态,以及通过网络数据汇总监控工业网络数据。除此之外,在教学过程中完整地配备了多媒体教学有关设备,通过投影系统可以展示任务课程教学中的难点。配套的视频系统可以让管理者集中监视工作室每个角落的工作情况,并且可以通过视频展示每一个学员的工作成果,方便教学成果展示和学员评价。

3.1、设备图片:

(图片仅供参考、以实际配置为准)

3.2、产品概述:

主控台主要有电源控制系统,分别独立控制8组工作岛电源与主控台设备的电源,具有过流保护、失压保护等功能,主控台面板采用薄膜按键工艺,指示灯内嵌式,工作室窗帘采用分路控制、伺服电机驱动、带遥控与银幕控制系统、视频网络系统,投影屏幕具备升降控制功能、视频展示台、计算机软件系统、多媒体控制系统、具有常用的USB2.02个)、VGA(四进一出)多功能接口等控制系统组成;作用是对工作室内设备供电、窗帘、银幕进行控制,录像监控装置对工作室内设备工作情况进行监控。

3.3、技术参数:

1、工作电源:三相五线  AC380V±10  50Hz

2、安全保护:漏电保护,过流保护等保护

3、视频监视:四路视频

4、电源控制:9组电源控制 380V供电

5、额定功率:10KW(可根据客户需求定制)

6、环境温度:-10℃ 40 ℃

7、相对湿度:≤85%

8、外形尺寸:L2800mm×W1200mm×H1100mm

3.4、产品结构:

1、桌身:采用1.5mm优质钢板,折弯焊接而成,并通过静电喷涂环氧树脂,美观耐用。

2、桌面:采用优质钢板,表面通过耐磨喷涂处理,边缘采用弧形折弯,使外观更具弧线并且方便操作并并带有电脑键盘抽屉。

3、实训屏:采用优质钢板斜面设计精加工,颜色协调、设计合理。分组电源、主控器材、控制电源等布局科学及操作方便。

4、铰链:不锈钢铰链,自动型大伸展角度,开合达十万次以上。

5、滑轨: 1.2mm厚优质冷轧钢板压制成型的静音三节滚珠滑轨,开合达十万次以上,表面经喷塑处理,承重力﹥100kg

6、把手:采用铝合金桥型拉手,表面经纯环氧树脂塑粉高温固化处理。

可放置各种多媒体设备:视频展台、功放、DVD、计算机、中央控投制器、 无线话筒等,并设置有各种穿线孔位,使用方便。

四、电工技能工作室"实训操作区"建设:

该区域是以SB-CSET-JD01电工技能工作岛设备为核心,利用工业情景化设施建,配套教学化处理过的工作流程与管理制度,让学生通过任务进行实训教学。设备可同时让6名学生同时操作,通过小组的团队形式开展工作任务,并通过角色分工按照各自的工作流程进行。在实训工作的同时可以进行理论教学,实现""""""一体。

3.1、设备图片:

3.2、产品概述:

该设备是依据国家人力资源与社会保障部《技工院校工学结合课程教学改革试点工作方案》设计,围绕典型工作任务确定课程目标,选择课程内容,制定专业教学计划,根据国家职业标准中相关内容,将机电工学结合中有关"电气维修技术""电力拖动技术""照明控制技术"通过工作任务的训练有机结合在一起,实现将典型工作任务量化为多各子任务,循序渐进的贯彻以任务引领、项目驱动、模块化教学的新理念,遵循教学规律,利用多媒体教学、网络教学及情景化教学的先进手段,将复杂的知识点简单化,深奥的理论点明晰化,贴近实际的企业工作内容与流程,将实训车间与企业、实训老师与企业职员、实训内容与工作任务真正融合为一,达到工学结合教学目的。

该套设备采用国际惯用的万能网孔板6边桌设计,自由组合的新思路,学员可根据实训项目的要求组合成相应的实训电路,完成电力拖动线路、照明线路接线工艺的实训,达到""""""目的,设备组合简单使用方便布局科学整齐美观,扩展升级容易。同时采用了彩色喷绘新工艺、钢制喷塑新工艺等先进工艺。适用于职业院校、技工学校等用于电工基本技能的实训考核。

3.3、技术参数:

1、工作电源: 三相四线  AC380V±5%  50Hz

2、安全保护: 漏电保护(动作电流≤30mA),过流保护,熔断器保护

3、额定功率: 2KW

4、环境温度: -10℃40℃

5、相对湿度: ≤85%

6、工作台尺寸:2500mm(直径)×775mm(高)、桌面为内切六边形;

7、电气固定方式:内螺纹胶粒

3.4、产品结构:

技能工作岛由六边形工作台、六边形电源控制屏及典型工作任务组成,能同时容纳6名学生在设备上进行操作。

六边形工作台:桌体采用40×40铝型材做骨架,经过机械加工成型,整机既坚固耐用,又美观大方。工作台分六边六工位设计,每工位设置有三层抽屉式存储柜,可放置工具、书本和配件材料。桌面为内切六边形结构,采用25mm厚的实芯理化板,外表面贴防火板,经数控设备铣削加工成型,桌边倒圆弧处理,每工位镶嵌有T型网孔板,主体采用2mm厚的拉丝不锈钢板加工成型,网孔应用德国的先进工艺,采用改进型蜂窝圆孔加工,配合专利的固定胶粒,整体设计规范、合理,使各类元器件在任何角度、任何方位都能轻松装配、调整。工作台直径为2500mm,高度按人体工程学要求设计,为755mm

六边形电源控制屏:电源控制屏采用六边形结构,与工作台相对应。框架采用优质鞍钢盒装钢板,经过机械加工成型,外表面喷涂彩色环氧聚塑。六个作业面均配置有实训电源及主机控制系统,控制面板具有漏电保护、短路保护功能。电源控制屏顶面采用10mm厚的铝框包边,内置有直径为850mm的多角度公共操作平台,公共操作平台能360°旋转,能做120°定位,平台顶板采用10mm厚的铝板加工成型,能载重约60Kg的典型工作任务。

3.5、电工技能工作岛典型工作任务

一、维修电工中级工学习任务

1、安装与调试三相电动机的自动往返控制线路

2、安装与调试三相电动机的行程控制线路

3、安装与调试三相电动机的正反转控制线路

4、安装与调试三相电动机的点动和连续运行的控制线路

5、安装与调试三相电动机的自锁正转控制线路

6、安装与调试三相电动机的点动正转控制线路

7、掌握低压电器与变压器的拆装工艺及维修方法

8、 掌握并/他励直流电动机的基本控制线路

二、维修电工初级工学习任务

1、应用电子式仪表监测单相、三相电能

2、应用直接接法、间接接法监测三相电能

3、应用直接接法、间接接法监测单相电能

4、安装单相交流电流、电压测量线路

5、安装综合照明线路及故障排除

6、安装常见的室内简单照明线路及故障排除

7、安装24V安全行灯的电路

8、照明线路的敷设于灯具的安装

三、其他实训任务

1、安全意识学习

2、掌握触电急救方法

3、常用电工工具、仪表、安装工具的使用技能

4、导线的连接技能、选择能力

5、电气图、施工图等技术文件的阅读能力

6、培训严格的遵守作业规程和安全操作规程

7、安装和调试两地控制电路

四、电工技能工作室"物料管理间"建设

该区域相当于制造企业中的原料仓库,任何一个制造性质的行业都离不开原料仓,因此在一体化教学开展的过程中,工作任务所需要的元器件、耗材、工具等部件按照企业做法,先需要让学员自行制作清单,再到物料管理间域领取,整个过程按照企业通用流程完成,并将这个流程作为培训的一部分,使学员在完成任务的同时体验企业管理。

4.1、物料管理配置:

配置有货架、物料框、物料卡、小推车、标识牌、各种元器件、电气耗材、工具等

4.2、物料管理间图片:

物料管理间实例照片一

(图片仅供参考、以实际配置为准)

五、电工技能工作室"资讯区"建设

该区域主要为学员提供相关专业性资料,以及网络资讯查询等配置,在工学结合一体化教学中,需要充分发挥学员的自主学习精神,并由工作页的指引,让学员熟练运用各种资讯查询和搜索手段,逐步形成自行解决问题的习惯和方法。

5.1、资讯区配置:

书柜、电脑桌、计算机、world wild web系统、LAN网络、工具书籍、专业书籍、传统教材、阅读桌、椅子、文具等

5.2、资讯区配置图片:



资讯区实例照片

(图片仅供参考、以实际配置为准)

六、电工技能工作室"讨论区"建设

当一体化教学深入开展后,在教学任务执行的过程中,学员团队可进入讨论区进行项计划与规划、实施方案、人员分工、进度制作、调试方式等具体实施情况的讨论与分析,完全接近企业实际生产过程中的产前任务分析及生产过程中的变更集体讨论,充分锻炼学员的团队意识。

6.1、资讯区配置:

会议桌、会议椅、书架、基本文具、写字板等

6.2、资讯区配置图片:

讨论区实例照片

(图片仅供参考、以实际配置为准)

七、电工技能工作室"更衣区"建设

该区域主要为学员提供职业情景的仿真环境,通过角色分工,学员需要穿戴不同颜色的工作装,在进入工作区域之前,存放好私人物品并更换服装,为学员营造出企业氛围,并且使实训通过角色的引入,更加具有真实性。

7.1、更衣区配置:

更衣柜、电子打卡机、工作服等。

7.2、角色方案:

根据学员不同角色穿着不同颜色工作服或工作帽。随着教学开展轮流执行管理设备/审核物料清单  负责评估学员工作任务结果  执行任务   负责领取/归还物料及工具

7.3、更衣区配置图片:

 更衣区实例照片

(图片仅供参考、以实际配置为准)

八、电工技能工作室"职业情景"建设

为建设具有企业标准的一体化各情景建设内容,此图例为以建设实际照片

标示名称

目的

对象

图例

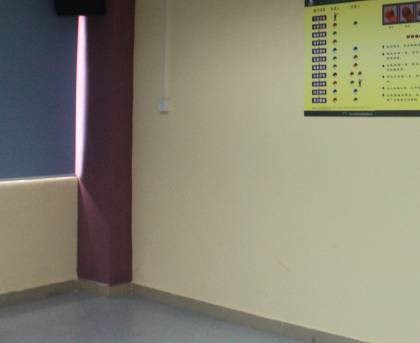

室内整体风格

以地面、墙面、顶面及其他配饰突出一体化实训室室内整体视觉效果。给工作人员以美好心情。

一体化工作室整体地面、墙面、顶面等其他配饰部分。







地面通道



指明各类人行通道的范围,确保安全区域,形成人流和物流鲜明的工厂环境。





检查通道

参观通道

安全通道



区域界线



为了保护强和设备,区分人与车辆的通行,培养员工按道路通行习惯。



现场通道中央

设备边缘

仓库通道

电动窗帘

为减少室内太阳光直射,影响学生正常学习,达到统一风格。

工作室内所有窗户(内部隔断除外)

柱体及墙面

为调动学员工作积极性,墙面与地面形成色差,柱体颜色更为突出,以免发生碰撞。

室内墙面及所有柱体凸出部分。

物料运送车

用于领取重型物料或工具时运送至各工作站

一体化各工作室(FMS典型任务工作室除外)

清洁区

用于一体化教室清洁,有利表现“7S”工作明确。

各工作室教室最后一片区域。

消防区

为保障生产安全,增强学员消防意识。

放置在工作室出去门开启一侧的靠墙中间位置,并划分区域。

多媒体教学

提升学员学习兴趣,方便教师教学任务。

各工作室示教区域。示教区域左侧或者右侧。

医药暂存箱

为保障学员在工作中发生小创伤,以及时防治。

在各工作室后方采用挂墙式医药箱,以方便取用,并定期更换药物

根据学校具体各工作室规划细致建设,此图例为情景建设标识挂板。

标示名称

目的

对象

图例

楼层各工作室指引牌

明确该楼层所有工作室名称及工作室门牌号。

一体化整体建设楼梯间指引区域

楼层指示牌

明确楼层位置,增强引导性视觉效果。

楼梯间楼梯转角处。

工作室名称牌

明确各工作室名称

各工作室门外挂牌。

工作室门牌号

明确一体化系列工作室门牌号码。

一体化教学各工作室门口

工作室介绍宣传挂板

明确设备所培养目标、方式、阶段、典型工作任务等。

各技能岛工作室墙面或主体,显而易见处悬挂或张贴。

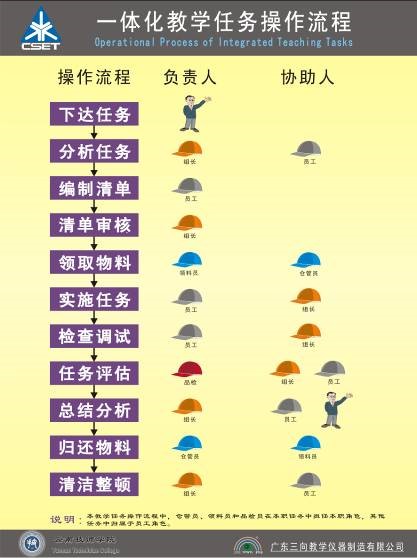

一体化教学流程挂板

明确各工作任务操作流程。

一体化系列工作室室内

一体化教学角色分工挂板

明确各角色分工职责,增强良好团队合作精神。

一体化各工作室(综合技术工作室、FMS典型任务工作室、液压与气动技术工作室除外)

一体化教学管理制度挂板

明确工作室相关管理制度,对安全,责任、行为等方面加以强调

一体化各工作室

7S管理挂板

明确7S管理内容提高学员自身素质修养。

一体化各工作室

流程挂板

明确物料管理流程,设备操作流程等。

一体化各工作室,物料管理间。

分组挂板

明确分组情况,加强工作管理

一体化各工作室

区域挂板

明确各区域名称,增强可视化管理

一体化各工作室

室内警告标语

明确警告内容,增强预防意识。

一体化各工作室

物料管理指示牌

明确物料管理间他人误入,以加强对仓库的管理

一体化各工作室物料管理间



垃圾箱标志

明确垃圾箱位置及标志。加强可视化管理。

一体化各工作室

耗材回收标志

明确耗材可回收利用位置及标志。加强可视化管理。

一体化各工作室

工作室标语

增强防范意识,提高自身修养,根据各工作室不同,制作不同标语及励志名言。

一体化各工作室



安全提醒标志

提高安全防范意识,

一体化各工作室及各工作站

工具柜管理标识

明确各工具柜用途,加强学员对物品管理

电工技术工作室及机械装调技术工作室工具柜

货架管理标识

明确货架位置,加强物料管理间管理

物料管理间货架。

更衣柜管理标识

明确更衣柜序号,以便对号入座。

各更衣柜之上

机械工程控制基础实验台

电路实验综合平台

电力电子技术实验台

PLC实训台、电气控制与PLC综合实训室设备

电工工作岛、一体化智能控制及教师示教主控台

中等职业学校电工电子类专业实训基地设备基本配置推荐标准

自动化综合实验系统

电工技能综合实训装置

网络型PLC实训装置

电力电子及拖动实训装置

电子技术综合实训考核装置

电气设备安装调试技能实训装置

自动化综合实验系统

电工技能综合实训装置

电源总控台、电工电子技术综合实验装置

新型驱动综合实训室设备

可编程控制器自动化教学实训装置

电子产品装调创新实训考核装置

高性能高级维修电工技能培训考核装置

网孔型维修电工实训装置

电工技能综合实训装置

液压实验实训台

气动实验实训台

电工综合实验装置

电子综合实验装置

电气控制实训装置

机床电气故障考核实训装置

变频调速技术实验装置

直流调速技术实验装置

步进电动机、交流伺服电动机驱动系统实验装置

传感器与检测实验装置

通用PLC与人机界面实验装置

单片机实验装置

自动控制原理实验装置

现场总线过程控制实验装置

全数字交直流调速实验装置

工业自动化通信网络实验平台

机电一体化实训平台

机电液气一体化实训平台

PLC实训系统

PLC综合实训装置

运动控制实训装置

传感器综合实训装置

单片机基础实训装置

基于ARM嵌入式实训装置

电子技术综合实验台

自动化综合实验系统

电工技能综合实训装置

电源总控台、电工电子技术综合实验装置

新型驱动综合实训室设备

可编程控制器自动化教学实训装置

电子产品装调创新实训考核装置

初中高级维修电工实训考核装置

中级维修电工及技能考核实训装置

初级维修电工及技能考核实训装置

高级维修电工及技能考核实训装置

电气控制线路安装与维修实训设备(单面双组型)

电子产品装配与调试实训台

电工电子综合实验装置

电子技术综合实训考核装置

电子产品装调与人工智能创新考核装置

电子产品装调与智能检测实训考核装置

双面液压气动综合实验台

高性能电工技术综合实训装置

网孔型电工电子实训装置

高级电工技术实训装置

智能型电工电子电拖PLC综合实验装置

高性能初级维修电工技能实训装置

高性能电工电子技术实训考核装置

数模电综合实训平台

电力电子技术及电机控制实验装置

电子综合实训考核平台

维修电工电气控制技能实训考核装置

电子焊接装配实训台

电机及拖动控制实训柜

电力系统综合自动化试验台

021-61482202 021-61482206
