2024年7月8日

交直流充电智能实训装置,交直流充电智能实训台

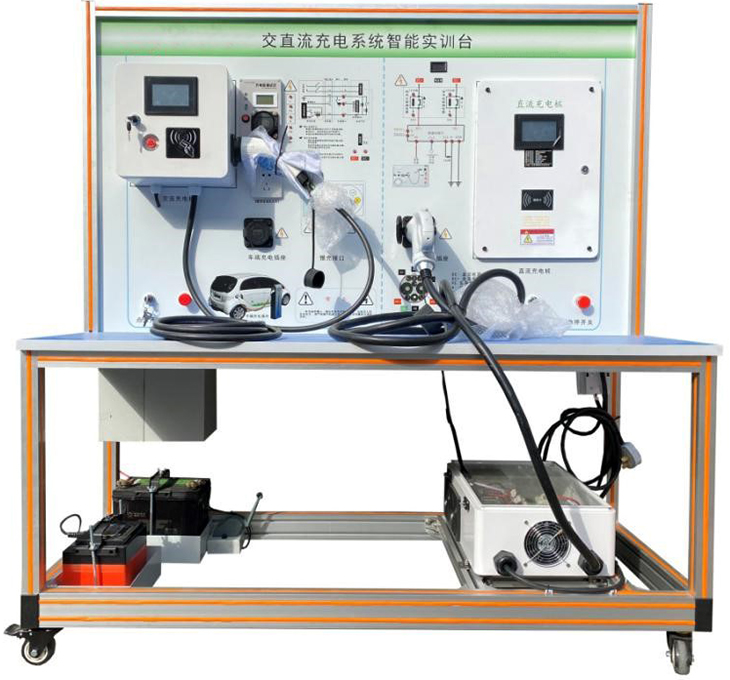

SBXNY-1-11交直流充电智能实训装置

一、功能要求：

1、交直流充电智能实训设备集成交流充电和直流充电设备装配与调试功能，可同时满足交流充电与直流充电桩装配、调试及检测练习和考核，可通过设备上触摸屏界面切换交流充电或直流充电。

2、设备集成IC刷卡及触摸显示屏，通过通讯总线与充电桩控制板进行通信连接。

3、人机交互，设备通过触摸显示屏进行人机交互，用户可通过人机交互界面控制交/直流充电功能，充电信息显示，充电模式切换，并且交流充电与直流充电模式界面分开。

参数设置功能：

参数设置应包括但不限费率设置、密码设置、充电时段设置、保护设置；

记录查询：记录查询应至少包括告警记录，充电记录、未结算记录、补扣费记录查询；

记录清除功能；记录清楚应至少包括告警记录（告警记录应至少但不限急停故障，桩门开启，通信故障，连接故障，接地等故障），充电记录、未结算记录、补扣费记录查询等信息清除功能；

计费模式选择：系统因至少具备，自助充电、按电量模式、按时间模式、按金额模式等计费模式选择；

刷卡及充电显示：正常充电时，显示屏应具备刷卡启动方式选择，充电电压、充电电流、充电电量、充电时长等信息显示；

4、设备内部器件部件合理，方便拆装与检测，并且低压部分关键信号（如CC/CP,CC1,CC2，CAN通信等）可引出测量。

5、充电负载箱包含国标直流充电口与交流充电口，直流充电时能按照国标要求与充电桩进行通信，负载箱集成触摸显示屏，用于设置充电时负载电流大小，负载功率，负载温度等信息。

6、充电桩完成连线及调试后，充电桩插头连接配套负载端插座，即可验证接线的正确性。

7、充电桩有完善的安全保护功能，具有输入侧过压、欠压保护，输出侧过压、过流保护，过温、短路、漏电、防雷等保护。

8、具有充电、急停按钮开关、门锁、连接确认检测、充电开门检测、充电枪锁止、充电温度检测等功能，全方位保证充电安全。

10、开放完整技术资料，包括装配连接电路图，实训指导书和相关软硬件资料。

11. ★要求配套电工作业培训教学软件（提供演示视频）。包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互。

二、充电桩技术参数要求：

1.交流充电技术参数：

输入电源： AC220V±15% 50Hz；

输出电压：AC220V±15% 50Hz ；

输出功率： 7KW；

输出电流： 32A；

过流保护： 35.2A；

2.直流充电技术参数：

输入电源：AC220V±15% 50Hz；

输出额电压： 10-90V可调；

输出功率：约800W；

输出电流：2-10A；

过流保护：约20A；

3.其他参数：

漏电保护动作电流30mA；

电能表：2.0级多功能交流电能表；

工作环境：温度： -20℃～+50℃；

相对湿度： 5％～95％；

海拔高度：≤1000m ；

防护等级： IP54；

寿命：不小于10000次；

充电方式：刷卡充电.

三、基本配置要求：

充电桩桩体，漏电保护开关，交流接触器、12V电源模块、5V电源模块、充电桩控制模块、LED指示灯、防雷模块、急停开关、LCD显示屏、交流电表、刷卡模块、交流充电枪、直流充电枪、AC/DC功能模块、门锁开关、直流充电继电器。

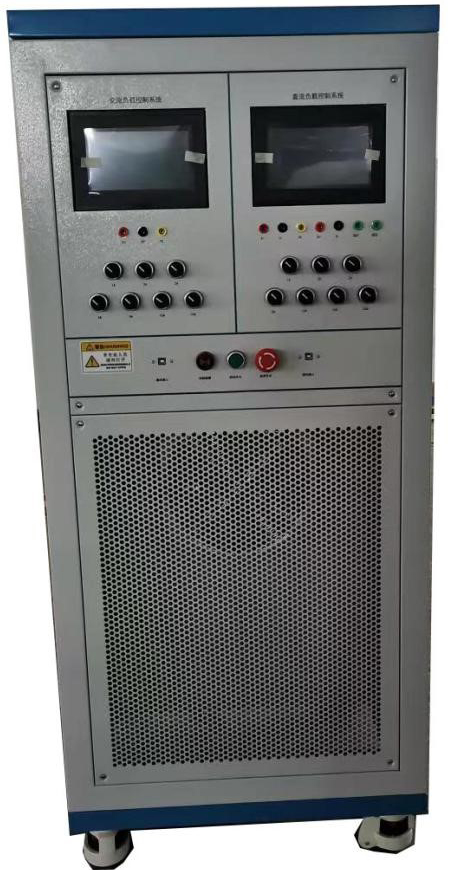

四、充电桩负载装置（交直流一体）：

4.1、功能特点：

（1）.负载箱安装有不小于7寸显示屏，具备插枪检测，连接慢充枪/快充枪后，显示屏自动跳转对应运行模式界面；可通过显示屏控制负载功率大小，具备慢充模式下CC,CP温度，充电电压，充电电流，充电功率等检测，快充模式下CC2,温度，充电桩电压，充电桩电流，充电功率，can通信状态，充电电压设定，充电电流设定等功能。

（2）.负载箱采用智能温控设计，当温度达到35℃智能开启散热风扇，当温度高于60度切断系统运行；当温度低于25℃关闭风扇；保证了设备的使用寿命与安全防护。

（3）.负载箱内置BMS模块，多路继电器，单相电表，实时控制和监测系统运行状态；当充电桩与负载设备没有通信与工作时；无法开启负载和自动关闭负载。

（4）.直流充电时，可模拟BMS设置当前充电电压，充电电流，负载功能大小。

4.2、交直流充电智能实训设备技术参数：

外形尺寸：约600*740*900mm（长*宽*高负载箱）；1.额定输入电压：交流充电AC 约220V；2.额定输入电压：直流充电DC 约10～90V；3.功率：≥7KW；4.交流充电电流：0～32A可调；5.直流充电电流：0～20A可调；6.控制方式：触摸显示屏控制；7.冷却方式：强制风冷+温度控制；8.保护功能：过温报警、过温保护；

五、直流充电桩拆装虚拟仿真教学软件

1、以直流充电桩为原型精准测绘，利用先进的实时渲染引擎与物理引擎，逼真展现现实物理教学模型，直观展现电池原理与拆装。逻辑关系科学严谨，无冗余元素。渲染满足可读性和真实性，给予用户真实体验感觉。

2、交互操作功能：具有便捷、人性化的操作方式，可任意控制虚拟现实3D仿真系统中虚拟摄像机，对任意视角的控制------观察物体局部、拉近、围绕物体旋转。

3、仿真教学功能：可对充电桩进行解剖透视观察、可观察充电过程等，通过平面动画技术展示刷卡充电、充电结算时的完整过程.

虚拟拆装教学功能：学生在分解和装配充电桩必须按照科学的顺序进行操作，有助于规范学生的实操标准。

4、结构认知功能：可对充电桩内部各部件进行专业术语标识，鼠标单击零部件，真人朗读零部件名称。可任意控制虚拟现实3D仿真系统中虚拟摄像机，对任意视角的控制------观察物体局部、拉近、围绕物体旋转，可进行结构认知教学。

六、纯电动汽车充电系统原理与教学虚拟仿真软件

1、以纯电动汽车充电系统为原型精准测绘，利用先进的实时渲染引擎与物理引擎，逼真展现现实物理教学模型，直观展现纯电动汽车充电系统的结构原理与拆装。逻辑关系科学严谨，无冗余元素。渲染满足可读性和真实性，给予用户真实体验感觉。

2、拟现实3D仿真系统利用人机交互系统具有强大的交互操作功能：

具有便捷、人性化的操作方式，可任意控制虚拟现实3D仿真系统中虚拟摄像机，对任意视角的控制------观察物体局部、拉近、围绕物体旋转。

3、虚拟现实3D仿真系统符合院校纯电动汽车教学大纲，对其进行子系统分解学习。

4、充电系统的控制策略模拟：通过平面动画模拟纯电动汽车充电系统的控制策略，动画通俗易懂，操作界面友好。

5、虚拟现实3D仿真系原理统教学功能：

通过三维仿真技术虚拟再现充电系统的充电过程：可屏蔽车壳、充电机和动力电池组外壳，在三维环境中动态显示充电电流，参与工作的元器件等，可任意旋转放大视图，近距离观察充电过程。

6、虚拟现实3D仿真系统模拟拆装教学功能：

模型按照原厂维修手册标准的拆装顺序进行程序化设计，学生在分解和装配车载充电机、充电线时必须按照科学的顺序进行操作，有助于规范学生的实操标准。

7、虚拟现实3D仿真系统具有结构认知功能：

三维模型对充电系统的每个零部件（包括：充电站、车载充电机、高压控制器、动力电池组）等部件进行专业术语标识，可任意控制虚拟现实3D仿真系统中虚拟摄像机，对任意视角的控制------观察物体局部、拉近、围绕物体旋转，可进行结构认知教学。
