新能源汽车高压器件展示台

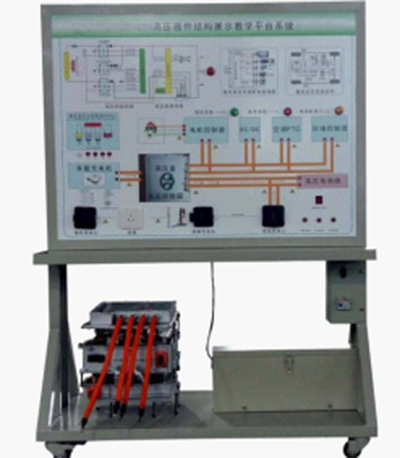

SBXNY-4-27新能源汽车高压器件展示台

一、产品简介

新能源汽车高压器件展示台、本设备采用新能源汽车(北汽 EV160)高压真实器件制作，展示新能源汽车高压的结构与工作原理，适合于各类院校对纯电动汽车高压器件理论和维修实训的教学需要。

二、功能特点

1.展示高压盒等高压器件的组成结构和工作过程；

2.控制台安装有高压控制盒的解剖部件，能清晰看清高压控制盒的控制继电器、熔断器、连接器端子等电子器件；

3.系统含有动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、国标快慢充电枪与充电座；

4.展示高压线路的高压互锁信号的组成结构和工作过程；识别高压线束连接器的端子及对应的功能；

5.安装有双独立线路控制系统的硬件模块；安装有各高压模块的汽车真实接口连接器，高压插接接口可以训练学生对高压电路的连接。

6.面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板；学员可直观对照图板和实物，认识和分析系统的工作原理。

7.面板上安装有检测端子、可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。

8.设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽40CM,台面铺装32mm厚彩色高密度复合板,经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。

9.配套实训(实验)指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。

10.安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。

三、技术规格

1.外接电源：交流220V±10% 50Hz;

2.工作温度：-40℃～+50℃;

3.外形尺寸（mm）：1500×700×1700(长×宽×高);

4.面板外形尺寸（mm）：1448×940mm（长*宽）;

5.移动脚轮：100*60mm;

6.电源：磷酸铁锂离子动力电池组24V20AH带充电机;

7.纯电动车高压配电控制箱：北汽 EV160.

四、实训（实验）项目

1.新能源汽车高压器件认知。

2.新能源汽车高压器件基本控制原理与工作过程验证实训。

3.新能源汽车高压器件拆装与安全防护实训。

4.新能源汽车高压线路的高压互锁基本控制原理与工作过程验证实训。

5.新能源汽车整车高压区认知实训。

6.新能源汽车高压线路拆装与检测实训。

7.新能源汽车高压安全系统拆装与检测、维护体验实训。

五、基本配置

国标充电口与充电枪、高压盒总成、动力电池高压电缆、电机控制器电缆、快充线束电缆、慢充线束电缆、DCDC线束电缆、车载充电机线束电缆、空调压缩机线束电缆、空调PTC线束电缆、操作控制台、训练控制按钮、一体化全铝合金型材搭建的移动台架（1500×1000×1700mm ,带自锁脚轮装置，原理面板948×898mm）、设备操作说明书。

六、纯电动汽车高压安全教学软件

1、概述：

本课程软件为适用于针对纯电动汽车高压安全操作的理论教学开发，具有界面清新、操作简便、内容明了、无需专业培训即可轻松掌握；

2、课程软件特点

本课程软件采用多级目录式设计开发，使用方便可快速定位所需知识点，极大的方便教师的教学；采用图文混排技术、flash动画、视频等不同形式展现高压系统的重点教学内容，促使学员更容易理解吸收相关知识，达到辅助教学的目的。；

3、课程软件内容

3.1、概述：主要讲述本教学软件的学习目标、高压系统组成、安全操作规范、高压部件的作用与功能等，引入高压系统的教学内容。

3.2、工作原理交互：点击触发按钮，页面仿真演示系统各工况的工作原理。在原理图界面，有触发按钮，点击触发按钮，图中各元件显示相应的工作状态。在电路图页面，电路被触发后，详细的展示了电路的工作流程。

具体内容包括：

1）高压安全操作规范：讲述检修高压系统时的注意事项、安全防护、操作规范等；

2）高压电气系统：讲述纯电动汽车高压电气系统的组成、线束分布、实物照片、电池电缆、MCU电缆、快充线缆、慢充线缆、附件线束、高低压互锁原理、高压控制盒、互锁信号线、DC/DC、车载充电机等；

3.3、结构组成交互：对高压电气系统的重要组成部件使用了实景图片互动仿真模拟相结合的方法讲述系统组成。

具体内容包括：

1）高压电气系统的结构原理图：描述纯电动汽车电气系统的结构组成；

2）驱动电机的组成：描述驱动电机的实车安装位置、结构组成、工作原理及技术参数等；

3）电机控制器的组成与原理：描述电机控制器的实车安装位置、结构组成及工作原理等；

4）动力电池的组成与原理：描述动力电池的实车安装位置、结构组成及工作原理等；

5）高压控制器的组成与原理：描述高压控制器的实车安装位置、结构组成及工作原理等；

6）DC/DC变换器的组成与原理：描述DC/DC变换器的实车安装位置、结构组成及工作原理等；

7）车载充电机的组成与原理：描述车载充电机的实车安装位置、结构组成及工作原理等；

3.4检测交互：检测界面使用软件仿真技术，学员能够学习使用诊断设备对高压电气系统进行检测。在检测环节，软件中准备了相应的测试工具。可以使用绝缘检测仪检测高压电路的绝缘电阻；使用钳形电流表检测系统电路的电流；使用红外温度计测量重要部件的局部温度。
