SBZLRX-13T变频空调维修调试实训装置
一 、概述
"变频空调安装调试实训装置"是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求,按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级）实训等教学实训装置。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统的技术升级、改造设计、安装、调试、维护、维修、技术管理等方面的技能应用型人才。
实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所制冷类专业《空调装配工》、《制冷设备维修工（初级、中级）》、《家用制冷设备原理与维修》、《空调装配工》、《小型制冷与空调装置》等课程。
二 、变频空调维修调试实训装置概述：
1.实训装置直观展示了空调调试、安装过程所需常见工具，便于教学演示讲解及学生对课本知识的理解掌握。其中，回收机组管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
2.整套实训装置集制冷剂R22回收机机组、抽真空系统机组、双组压力控制器机组等一体，整个系统真实完整,结构清晰、紧凑，满足专用工具实训与操作要求。为空调安装维修调试提供一个良好的操作平台（见附件）。
3.系统采用真实的制冷专用工具实训（压缩机、翅片盘管式冷凝器、便携式焊炬、割管刀、胀管扩口器、双表修理阀、公/英制加液管、真空泵等），与实际教学接轨。
4.实训装置为学生提供一个操作平台，能让学生自主完成空调系统安装、调试、运行及维修等实训。
5.实训系统能对空调完成安装、调试、运行及维修等实训，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
三、变频空调维修调试实训装置的技术参数
1.电源：AC 220V±10% 50Hz
2.额定输入功率 1000W
3.压力低压：0.4~0.5MPa 高压：1.4~2.0MPa
4.额定输入电流 5A
5.制冷剂R22
6.外形尺寸（大约）110MM*600MM*165MM
7.安全保护具有过压、过流、过载、漏电保护措施，符合国家相关标准。
8.环保材料选用符合国家相关环保标准
四、设备功能特点
支架结构方便移动安装，制冷剂回收设备可方便掌握充、收制冷剂技术，小型焊接工具可以进行制冷基本焊接技能实训，制冷工基本维修工具利于能力提高及发展。
五、装置提供的实训
进行家用空调器的安装操作，制冷剂的充入和收回，管子焊接技术熟习基本的制冷维修工具，对学员的技能实训进行考核与鉴定。
六、变频空调维修调试实训装置的配置
|
序号 |
名称 |
主要技术指标 |
数量 |
单位 |
备注 |
|
1 |
空调安装支架 |
110MM*600MM*165MM |
1 |
套 |
带16A电源插插座 |
|
2 |
真空泵 |
1L旋片式 |
1 |
套 |
|
|
3 |
制冷剂钢瓶 |
3KG |
1 |
套 |
|
|
4 |
KFR-23热泵型家用空调器机组 |
整机 |
1 |
套 |
|
|
5 |
小型氧焊具 |
氧气瓶，焊枪，乙炔瓶 |
1 |
套 |
|
|
6 |
双表修理阀 |
CT836 |
1 |
套 |
|
|
7 |
扳手 |
250MM.200MM |
2 |
把 |
|
|
8 |
割刀 |
CT536 |
1 |
把 |
(Ф6，Ф8，Ф10)，12，16.19 |
|
9 |
胀管扩孔器 |
|
1 |
套 |
复合型 (Ф6，Ф8，Ф10)，12，16.19 |
|
10 |
弯管器 |
复合型 (Ф6，Ф8，Ф10) |
1 |
套 |
|
|
11 |
公－英转换接头 |
2个 |
1 |
套 |
|
|
12 |
SBJD-3RF空调加压，抽真空，制冷剂回收实训装置 |
600*400*500MM |
|
|
全室一套（见附件） |
空调实训项目
1、制冷工专用工具的使用
2、气焊焊枪的使用与焊接能力
3、空调制冷系统管路的组装能力
4、空调制冷系统的保压、检漏与制冷剂加充能力
5、空调控制电路的电气连接与调试能力
6，空调加液能力
7．空调抽真空
8，空调压力与电流之间的关系

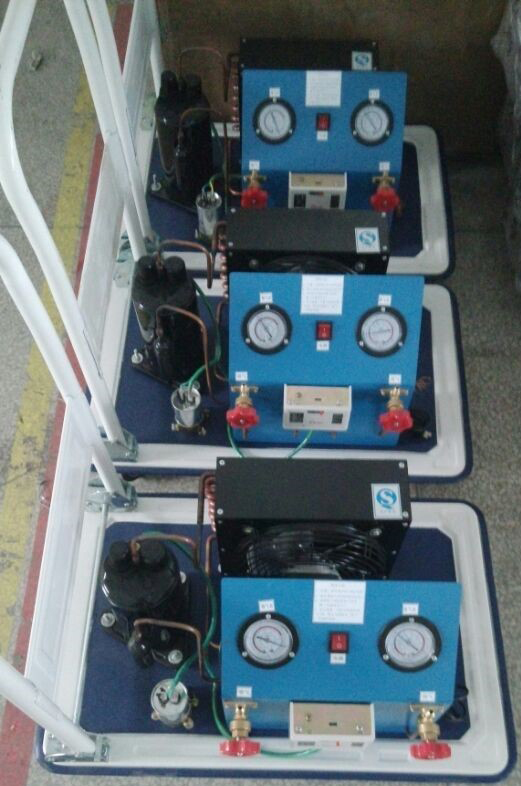

附件：SBJD-3RF空调加压，抽真空，制冷剂回收实训装置
一、概 述
空调加压，抽真空，制冷剂回收实训装置"是根据国家劳动和社会保障部组织编写的《制冷设备维修工》职业技术、职业资格培训教材以及《教育部关于加强高职高专教育人才培养工作的意见》为依据而研制。本实训装置适用于大中专、高职高专、技工院校制冷专业等开设的《制冷基础》、《制冷设备维修工》、《空调器维修》、《空调技术》等专业课程实训教学
二、特 点
1.本实训装置采用压缩机作为实训对象，整个压缩机被固定于一个工作台面上，既美观大方，又有利于学生实际操作。
2，本装置还以用于空调系统加压抽真空。
3整个装置采用模块化设计，学生在空调实训中可利用空调中的制冷剂回收，重复使用，可节省大量的社训成本。
三、技术性能
1.输入电源：三相四线(或三相五线)～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜1kVA
4.重 量：10kg
5.外形尺寸：80cm×40cm×80cm
四、系统配置
|
序号 |
名 称 |
数量 |
性能描述 |
|
1 |
压缩机 |
1台 |
转子式1P |
|
2 |
冷凝器 |
1个 |
铜质、管状2*4 |
|
3 |
过滤器 |
1个 |
铁质喷塑、片式 |
|
4 |
毛细管 |
1只 |
铝质、管式 |
|
5 |
压力控制器 |
1只 |
机械可调 |
|
6 |
高压表 |
1只 |
指针式 |
|
7 |
低压表 |
1只 |
指针式 |
|
8 |
视液镜 |
1只 |
圆镜直视、铜质外壳 |
|
9 |
铜管 |
1套 |
圆形 |
|
10 |
手阀 |
2只 |
铜质 |
|
11 |
实验台架 |
1台 |
钢木结构 |
|
12 |
实训指导书 |
1套 |
与实训台配套 |
五、实训项目
1.常用制冷工工具及量具的使用
2.制冷系统制冷剂回收。
3.抽真空实训
4加压
