2024年4月25日建筑智能化系统安装与调试实训平台

SB-BCAS-6型建筑智能化系统安装与调试实训平台

一、产品概述：

1、建筑智能化系统安装与调试实训平台是根据职业院校、职业教育培训机构的教学、培训及考核需求研制的，系统根据智能楼宇工程中建筑智能化系统的特点，针对网络视频监控、防盗报警、巡更、智能照明控制、建筑环境监控、对讲门禁及室内安防、指纹门禁、消防报警联动、停车场管理、综合布线等系统的安装、布线与调试进行设计，强化学生对建筑智能化系统各模块的安装、电气接线、调试、故障诊断与维护等工程能力，适合建筑智能化工程技术、建筑电气工程技术、建筑设备工程技术相关专业的教学和培训。

2、平台以建筑双房间模型为结构基础，包括智能大楼（小区）、管理中心和多功能工程机架三部分。系统可进行网络视频监控、防盗报警、巡更、智能照明控制、建筑环境监控、对讲门禁及室内安防、消防报警联动、指纹门禁、停车场管理、综合布线等项目的训练，可检验学生的团队协作能力、计划组织能力、建筑智能化设备安装与调试能力、工程实施能力、职业素养和交流沟通能力等。

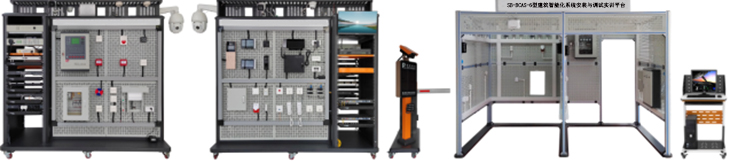

参考图片

二、实训项目：

1、建筑智能安防布线的实施

2、周边防范系统安装、接线与调试

3、网络视频监控系统安装、接线与调试

4、巡更系统安装与调试

5、DDC照明系统安装、接线、编程与调试

6、对讲及室内安防系统安装、接线和调试

7、门禁系统安装、接线和调试

8、停车场管理系统安装、接线和调试

9、消防系统（火灾报警联动、消防广播）实训安装、接线和调试

10、综合布线系统（网线、光纤、电话线）实训安装、接线和调试

11、智能建筑环境监控系统的接线、编程和调试

12、智能建筑环境监控系统APP应用软件编程调试

13、建筑智能化系统运行与维护

三、产品特点：

1、实操性强：依据相关国家职业标准、行业标准和岗位要求设置各种实际工作任务，以职业实践活动为主线，通过"做中学"，真正提高学生的动手技能和职业能力。

2、适用面广：基于建筑智能化的网络视频监控系统、防盗报警系统、巡更系统、DDC照明控制系统、建筑环境监控系统的工作过程进行设计，可满足实训教学、工程训练及职业技能竞赛的需要。

3、模块化设计：由多种系统部件组成，既可将各系统作为独立的模块进行训练，也可将各系统组成综合的建筑智能化系统进行训练。

4、综合性强：培养学生的识图能力、常用工具和量具的选择及使用、材料选型和器件安装与运行、质量检验等综合能力。

四、主要技术性能：

1、输入电源：单相三线220V±10%，50Hz。

2、工作环境：温度-10℃～40℃，相对湿度≤85%（25℃），海拔＜4000m。

3、装置容量：≤1.6kVA。

4、建筑双房间模型外型尺寸：3240×1710×2360mm。多功能工程机架外形尺寸：2190×760×2130mm。

5、安全保护：具有漏电压、漏电流保护，安全指标符合国家标准。

五、系统结构与组成：

1、产品结构由建筑双房间模型和多功能工程机架两部分组成。

2、建筑双房间模型由标准规格的铝合金工业型材和网孔式安装板组成，设有总电源箱。建筑双房间模型分为智能大楼（小区）和管理中心两部分，安保区域设有单元门和单户窗，实现智能小区的设备安装、智能大楼的设备安装等工程训练。

3、管理中心实现智能大楼（小区）的集中监控和管理，安装有智能照明控制箱等典型管理设备。

4、在智能大楼（小区）内安装典型探测器（烟感探测器、红外探测器、玻璃破碎探测器、振动探测器、门磁等）、巡更点、红外对射，安保区域的房间窗户装有幕帘探测器，实现室内安防与周边防范功能。

5、能区域之间采用工程桥架实现系统连接。系统中的各模块即可单独调试、运行，通过接线和配置，也可进行联动实训。

6、件的安装方式与实际工程一致，通过自攻螺丝与工程塑料卡件的配合使用，一名学生即可单独完成器件的安装；布线方式通过线槽或线管布线。

7、建筑双房间模型的智能大楼、管理中心各区域内，安装建筑环境监控系统，系统包括无线终端、各种无线传感器、执行器件、液晶显示模块，可检测温度、湿度、光照度、一氧化碳、PM2.5、氧气、人体红外、大气压强、声音分贝等数据，配有建筑环境监控软件（APP），可在无线终端上实时显示建筑环境的监测数据，也可对风扇、灯光等设备进行控制。系统具有智能控制功能，可根据传感器的监测数据自动控制风扇或灯光等设备。另外配有建筑环境监控AR仿真实训教学软件（APP），扫描实物可展示建筑环境监控系统的原理、结构、操作等内容。

8、建筑智能化系统安装与调试实训平台采用工程安装机柜和双面网孔式安装墙连体设计，上面安装有对讲门禁及室内安防、消防报警联动、综合布线等系统设备。

六、基本配置：

（一）基本规格

一）建筑双房间模型：

由铝合金型材框架和安装布线网孔板组成，3240mm×1710mm×2360mm（长×宽×高），分为智能大楼（小区）、管理中心，器件采用自攻螺丝和工程塑料卡件配合安装。

二）铝型材电脑桌：

铝型材电脑桌：外形尺寸625×600×1045mm。立柱采用3060铝型材，底盘框架采用3030铝型材设计，简洁大方，外形美观。立柱前面用一体成型的L型冷轧钢支撑架加固，保证整体强度安全可靠。桌面采用12mm厚的实心抗贝特复合板材，边缘倒圆，防火防水防静电、耐腐蚀。配键盘抽屉，键盘抽屉底部配可旋转收缩的鼠标托盘，键盘抽屉上面有放置笔的凹槽，功能齐全，采用静音导轨，坚固可靠，推拉顺畅。配四只1.5寸带刹车万向脚轮，移动方便。桌面板后面和底板后面带防护板，防止电脑显示器和主机掉落。为了确保质量及环保要求，内容包括但不限于金属喷漆(塑)涂层冲击强度（冲击高度400mm），木制件表面贴面层耐污染性能（丙酮试验时间16h）≥3级，人造板件封边条表面胶合强度≥0.4MPa）。

三）钢木方椅：

1、外形尺寸：395×470×850mm。

2、框架采用1.5mm厚的优质方钢管和优质冷轧钢板焊接而成，坚固耐用。

3、采用钣金圆弧压边包边木面板工艺，造型独特，防止伤手，防护椅面。

4、框架表面全自动脱脂、静电喷塑处理，防锈性能好，环保健康。

5、凳面采用18mm厚的高密度复合板材，表面和边缘高温热压防火PVC，安全环保。

内容须包括但不限于金属喷漆(塑)涂层附着力≥2级，木制件表面贴面层耐污染性能（丙酮试验时间16h）≥3级，人造板件封边条表面胶合强度≥0.4MPa）。

6、靠背自然向后倾斜8°角，采用一体弯管工艺，圆弧过渡，符合人体工程学要求，坐姿舒适。

7、凳脚安装高分子树脂脚套，防滑耐磨损，保护地面。

四）钢木方凳

1、外形尺寸：360×260×450mm。

2、凳框采用1.1mm厚的优质方钢管和优质冷轧钢板焊接而成，坚固耐用。

3、采用钣金圆弧压边包边木面板工艺，造型独特，防止伤手，防护凳面。

4、凳框表面全自动脱脂、静电喷塑处理，防锈性能好，环保健康。

5、凳面采用18mm厚的高密度复合板材，表面和边缘高温热压防火PVC，安全环保。

6、内容须包括但不限于金属喷漆(塑)涂层附着力≥2级，木制件表面贴面层耐污染性能（丙酮试验时间16h）≥3级，人造板件封边条表面胶合强度≥0.4MPa）。

7、凳脚安装高分子树脂脚套，防滑耐磨损，保护地面。

五）1200操作台：

1、外形尺寸：1200×760×820mm。

2、桌架整体采用1.5mm厚50×50方钢管焊接组装而成，造型美观大方，结实可靠。

3、表面全自动脱脂、双面静电喷塑处理，防锈性能好，环保健康。

4、桌面板采用43mm厚的高密度复合板材，尖角圆弧过渡处理，表面和边缘高温热压防火PVC，安全环保，坚固耐用。

5、内容须包括但不限于金属喷漆(塑)涂层耐腐蚀，木制件表面贴面层耐划痕和表面耐磨性。

6、配有两个抽屉，配三节静音导轨和优质铝合金内挖拉手，造型美观。

7、桌脚配有塑钢紧固脚，防滑耐磨损，保护地面，调平工作台面。

六）不锈钢人字梯：台阶数4；地面到顶板距离92.5cm。

七）DDC照明控制箱：600×450×150mm。

八）工程塑料卡件：320个，20×10×11mm。

（二）系统配置

一）大型报警主机：

主机可采用双总线连接，每条总线长度能达到1.6KM。可通过更换总线驱动器，将主机防区容量从8防区扩展到248路。采用手动拨码方式设置防区地址扩充模块。锁式防区功能，让用户开门的同时，就可完成自动撤防。在总线上可连接3防区和6防区键盘，使一台主机可连接管理728个防区。硬件和报警管理软件都是自行研发，内部协议得到最大的开放与交换，在产品兼容性上最强。

二）六防区报警主机：

6个可编程防区 3个本地输出键盘编程 6组密码支持无线防区。

三）液晶键盘：

控制键盘，配套大型报警主机使用。

四）多路总线驱动器：

电流：待机或报警时为64毫安-小时，输出电源总线=200毫安；数据总线=75毫安。

五）RS232打印机接口模块：

RS-232/USB连接：RJ-16数据总线，透明外壳，诊断发光二极管(LED)，用于地址和总线编程的DIP拨码开关，最大电流：55mA（额定），60mA（启用LED时）操作电压：8VDC至14VDC。

六）智能球型摄像机：

彩色一体化机芯，水平旋转范围360度无限制转动屏幕菜单，花样扫描功能，采用功能完善的高性能数字DSP设计，性能稳定，一体化设计，结构紧凑，可靠性高，精密电机驱动，无级变速，每周细化为三百万步，运行平稳、无抖动、控制灵敏，采用网路控制。

七）红外筒型网络摄像机：

1、像素：>PAL:542（H）×582（V）；

2、背光补偿：开启/关闭（可选）；

3、伽玛校正：>0.45；

4、成像器件：1/3 SONY Super HAD CCD；

5、信号制式：PAL/NTSC；

6、电源：POE供电或DC12V+/-1V。

八）红外阵列半球网络摄像机：

1、像素：>PAL:542（H）×582（V）；

2、背光补偿：开启/关闭（可选）；

3、伽玛校正：>0.45；

4、成像器件：1/3 SONY Super HAD CCD；

5、信号制式：PAL/NTSC；

6、电源：POE供电或DC12V+/-1V。

九）智能变焦筒形网络摄像机：

采用最新DSP数字信号处理技术高灵敏度，抑制光晕能力强和高信噪比红外照射距离20-30M，解信噪比≥50，伽码特性r=0.45，角度60°，红外灯波长30 unit 840nM，防水等级IP65，寿命20000小时，电源POE供电或DC12V+/-1V。

十）硬盘：

3.5英寸，3TB容量，SATA 6 Gb/s接口，缓存64MB，转速5400～7200智能调节。

十一）摄像机支架：筒机/枪机支架（白）。

十二）液晶监视器：

1、19寸，背光类型LED背光。

2、点距0.248mm×0.248mm。

3、最大分辨率1920×1080P。

4、亮度250cd/m?。

5、响应时间3.7ms。

6、色彩16.7M。

7、可视角度水平170°，垂直160?。

十三）NVR硬盘录像机：

8路视频输入；1路视频输出；支持定时录像、手动录像、移动检测录像、报警录像和移动侦测录像&报警录像；提供硬盘录像资料的备份与剪辑，支持OSD叠加、通道名叠加；本地录像状态显示；本地报警（包括异常事件、移动侦测）联动，支持人脸侦测、区域入侵侦测、越界侦测等报警时间表（布防/撤防）、报警联动类型；通过"定制权限"可设置多个操作员，增加了对操作员安全管理的灵活性；云台的左/右/上/下/手动/自动控制；镜头的光圈/变焦/聚焦控制。

十四）主动红外对射报警器：双束红外对射；对射距离室外30米，室内90米。

十五）声光报警器：

1、外壳：ABS/白色；

2、尺寸：122.2*72.8*43mm；

3、工作电压：DC12V；

4、额定电流：280mA；

5、喇叭响度dB/1M:115；

6、灯罩颜色：红色。

十六）DDC控制器：

1、工作电压：DC24V。

2、工作电流：106mA。

3、网络：协议LONTALK。

4、I/O数量：5个DI，5个DO。

5、数字输出：5路数字输出。50VAC/5A继电器，具手/自动转换开关。输出为常开或常闭选择。具LED指示灯输出信号类型： DO 触点容量250VAC/5A，具手/自动转换开关，输出为常开或常闭选择。

十七）DDC控制器：

1、工作电压：DC24V。

2、工作电流：25mA。

3、网络：协议LONTALK。

4、具有时间表功能。

十八）U10 USB接口卡：113.2*22.4*18.2mm。

十九）照明灯具：AC220V，3W。

二十）巡更巡检器：

规格133*60*29mm；重量105g；工作频率2.4GHz-2.485GHz；存储量4M FLASH一万条数据(可扩展）；供电3.6V可充电离锂电子电池。

二十一）通讯线：黑色软线，带USB插口。

二十二）充电器：配套巡检器。

二十三）信息钮：工程塑料封装存储芯片，具有防水防震，坚固耐用等功能，并内置不可修改的ID码。可隐蔽安装。

二十四）A1.0配套巡更巡检器使用。

二十五）无线智能终端（WIFI）：

采用ARM处理器，主频72MHz，至少64pin，51个IO口，256KB Flash 48KB RAM。终端具有I2C，UART、SPI、2路PWM、4路ADC、128×64 LCD接口，板载无线WiFi模块，智能终端采用铝合金壳体，工业标准安装方式，尺寸128×99×42mm(不带天线)。

二十六）温度、湿度传感器模块：

1、温度传感器：量程-40～123°C，精度±0.5℃。

2、湿度传感器：量程0～100 %RH，精度±4.5%RH。

3、采用塑料壳体，具有LED电源指示灯，工业标准安装，尺寸111.5×62×30mm。

二十七）光照度传感器模块：

1、测量范围：0～10000lux。

2、分辨率：1lux。

3、I2C总线协议。

4、模拟增益和数字输出时间可编程控制。

5、1.25mm×1.75mm超小封装，功耗≤0.75mW。

6、自动抑制50Hz/60Hz光照波动。

7、采用塑料壳体，具有LED电源指示灯，工业标准安装，尺寸111.5×62×30mm。

二十八）CO传感器模块：

1、检测范围：0～500ppm。

2、分辨率：1ppm。

3、输出方式：TTL232。

4、工作环境温度：0～60℃。

5、工作环境湿度：10～90%RH。

6、采用塑料壳体，三电极电化学气体传感器，内置温度补偿，具有LED电源指示灯，工业标准安装方式，尺寸111.5×62×30mm。

二十九）PM2.5传感器模块：

1、检测范围：≥0.03μm。

2、颗粒物测量范围：0～500ug/m3。

3、相对误差：≦±10%。

4、输出方式：TTL232。

5、工作环境温度：0～60℃。

6、工作环境湿度：10～90%RH。

7、大气压力：80kPa～100kPa。

8、采用塑料壳体，具有LED电源指示灯，工业标准安装，尺寸111.5×62×30mm。

三十）人体红外传感器：

1、由透镜、感光组件、感光电路组成，高低电平输出，延迟时间5秒和封锁时间。

2、感应范围小于120度锥角，8米以内。

3、工作环境温度：0～60℃。

4、工作环境湿度：10～90%RH。

5、采用塑料壳体，具有LED电源指示灯，工业标准安装，尺寸111.5×62×30mm。

三十一）压强传感器：

1、检测范围：300hpa～1200hpa。

2、分辨率：1hpa。

3、工作环境温度：0～60℃。

4、工作环境湿度：10～90%RH。

5、采用塑料壳体，具有LED电源指示灯，工业标准安装，尺寸111.5×62×30mm。

三十二）声音传感器：

1、采用专业处理芯片，A计权，频率范围40Hz-8kHz。

2、检测范围：40dB～130dB。

3、分辨率：1 dB。

4、相对误差：≦±10%。

5、输出方式：RS232。

6、工作环境温度：0～60℃。

7、工作环境湿度：10～90%RH。

8、采用塑料壳体，具有LED电源指示灯，工业标准安装，尺寸111.5×62×30mm。

三十三）氧气传感器：

1、检测范围：0～25%。

2、分辨率：1%。

3、输出方式：TTL232。

4、工作环境温度：0～60℃。

5、工作环境湿度：10～90%RH。

6、采用塑料壳体，三电极电化学气体传感器，内置温度补偿,具有LED电源指示灯，工业标准安装方式，尺寸111.5×62×30mm。

三十四）风扇及灯光控制模块：

1、风扇：规格9×9cm，电压DC12V。

2、灯光：LED射灯，电压DC12V。

3、两路继电器输出，带光耦隔离。

4、采用塑料壳体，具有LED电源指示灯，工业标准安装方式。

5、尺寸111.5×62×30mm。

三十五）平板电脑（Android）：

1、屏幕尺寸：≥7英寸。

2、屏幕分辨率：1024x600。

3、多点电容触摸屏。

4、操作系统：Android 9.0。

5、存储容量：16GB。

6、处理器：其他。

7、核心数量：四核。

8、处理器速度：1.3GHz。

9、系统内存：2GB。

三十六）网络设备：

1、符合IEEE802.11g标准。

2、协议：802.11n。

3、速率：300M。

4、内置4个交换端口。

5、支持对系统、DHCP服务器、虚拟服务器、DMZ主机、防火墙、上网权限、静态路由表、UPnP等进行管理。

三十七）建筑环境监控软件：

1、软件采用账户密码登录方式，用户可在线注册登陆。

2、软件数据监控界面包括：监测名称、监测实时数据、数据等级判断（优、良、轻度污染、中度污染、重度污染、严重污染）。

3、软件后台管理界面包括：数据记录、报警记录、位置设置、位置信息等部分。

4、数据记录包括：监测点传感器名称、监测点传感器数据等功能。

5、报警记录包括：报警传感器名称、传感器数据、报警时间。

6、支持手机、平板等多种移动终端在线实时查看数据。

三十八）多功能工程机架：

2190×760×2130mm，配50×780mm安装布线网孔板8块，器件采用螺丝和膨胀尼龙配合安装；网孔板侧面连体设计有前后开放式工程安装机柜，前部可安装广播功率放大器、广播控制盘等设备，后面可安装交换机、配线架、理线环等器件。

三十九）火灾报警联动系统：

包含火灾报警控制器、智能光电感烟探测器、智能电子差定温探测器、总线隔离器、编码手报按钮、编码单输入/单输出模块、编码消火栓报警按钮、火警讯响器、编码器、模拟消防泵、模拟排烟阀、模拟卷帘门、扬声器、广播功率放大器、广播控制盘、广播通讯板等。

四十）对讲门禁系统：

包含人脸识别门口机、触摸屏室内机、管理中心机、数字交换机、管理软件、支架等。

四十一）综合布线系统：

包含信息模块、RJ45配线架、110100配线架、8口网络交换机、电话机、86底盒、网络接口面板、光纤模块、单口光纤面板、光纤配线架等。

四十二）光纤熔接机：

1、适用光纤：SM(G.652&G.657)、MM(G.651)、DS(G.653)、NZDS(G.655)以及自定义光纤类型。

2、接续损耗：0.02dB(SM)、0.01dB(MM) 0.04dB(DS/NZDS)。

3、回波损耗：优于60dB。

4、典型接续时间：9秒。

5、典型加热时间：26 秒 (加热时间可设定，加热温度可调整）。

6、光纤直径：包层直径80~150μm，涂覆层直径100~1000μm。

7、切割长度：涂覆层250μm以下：8~16mm；涂覆层250~1000μm ：16mm。

四十三）消防控制箱：DC24V/2A、24V继电器。

四十四）停车场管理系统：自动道闸、防砸雷达、车牌识别摄像机、LED显示屏、管理软件。

四十五）指纹门禁系统：门禁控制器、指纹门禁机、读卡器、门磁、电磁锁、开门按钮。

（三）耗材类

23芯线、16芯线、屏蔽双绞线、网线、水晶头等。

（四）工具类

剪刀、烙铁、剥线钳、螺丝刀、单对打线钳、5对打线钳、尖嘴钳、斜口钳、焊锡丝、万用表、内六角扳手、三角套筒等。
