平面机构设计及运动组合分析实验台
SBKJ-06平面机构设计及运动组合分析实验台

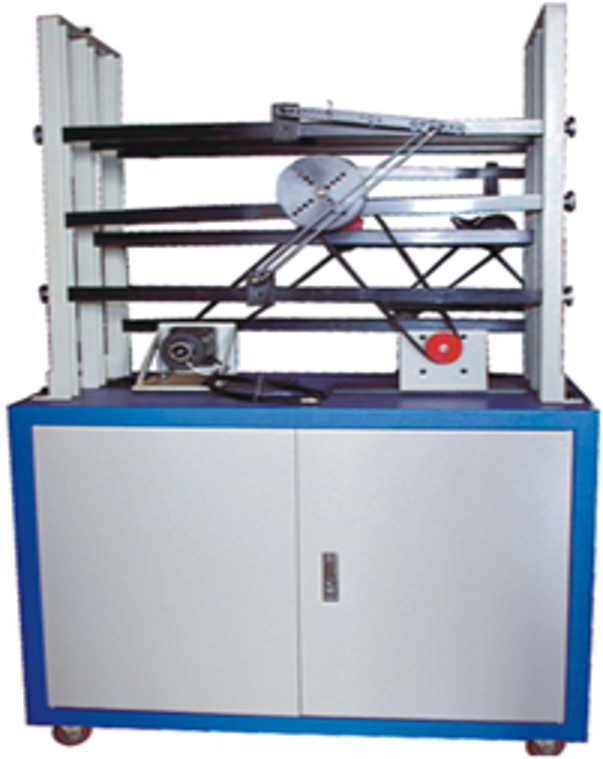

平面机构运动设计分析实验台是在结合高校机械教材机构运动及传动的相关理论知识，并吸收了国内教仪市场同类装置优点的基础上精心设计的，它集搭建灵活，组装方便，展
示美观于一体。是一款实用性强，供高校机械专业师生进行平面运动机构方案创 新设计的平台。利用本装置可拼装出“平面运动机构方案创意设计实验”，
“平面运动机构 方案构思组装模拟改进实验”等创新实验，在具体操作中，教师可以指导学生设计、搭建、组装实验台配套的多功能零件，将学生们自己的构思创意、试凑选型
的机构方案，按比例组装成实物模型，并模拟真实的机构运动情况，直观地调整
布局、连接方式和运动学尺寸来改进自己的设计，最终由学生确定其设计方案和运动参数。
性能特点根据机械系统组成原理，使学生通过实验进一步掌握系统组成理论，熟悉机 械传动概念和基础知识,为创新设计奠定良好的基础；
一、平面图片仅供参考，具体以实际供货为准
机构运动设计分析实验台特点
1、平面机构运动设计分析实验台为台式结构：由装拆平台、机架、电动机、皮带传动装置、杆、间隙论、齿轮齿条、棘轮、槽轮、凸轮、各种回转副、移动副等基本构件库组成，可拼装16种以上平面运动机构系统。
二、主要技术参数
1、驱动电机功率：125W
2、工作转速：0-200rpm
3、直线位移传感器量程：200mm
4、光栅角位移传感器：1000栅/转
8、外形尺寸：1140×606×1340mm。
9、重量：85kg。
三、可拼装的机构种类
1.曲柄摇杆机构
2.曲柄导杆摇杆机构
3.曲柄对心滑块机构
4.曲柄偏心滑块机构
5.曲柄导杆对心滑块机构
6.
曲柄导杆偏心滑块机构
7.凸轮机构
8.槽轮机构
9.齿轮-曲柄摇杆-棘轮机构
10.链-齿轮传动
11.不完全齿轮机构
12.齿轮-曲柄导杆对心滑块机构
13.齿轮-曲柄导杆偏心滑块机构
14.齿轮-曲柄滑块(牛头刨床)机构
15.插齿机机构
16.实现给定轨迹机构
17.齿轮导杆摇杆机构
18.曲柄摇杆滑块机构
四、其他内容：
1.平面机构运动设计分析实验台配有零件架，零件摆放方便，机构运转灵活。
2.联想电脑，配置：G3930/4G/1T集成配有19.5寸显示器，操作系统为windows
XP。
3.增配教学微视频一套
|
