2020年12月19日

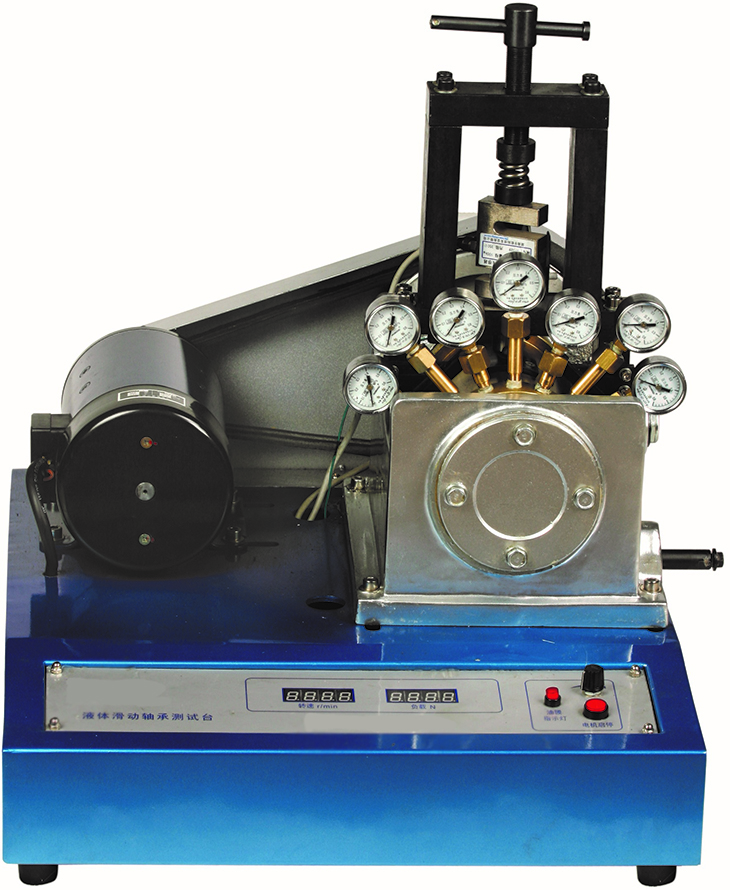

SBYZC-A液体滑动轴承测试台
液体滑动轴承实验台是我公司推出的新型滑动轴承综合性能实验台，主要用于《机械设计》中滑动轴承实验教学，利用它来观察滑动轴承的结构，测定其径向油膜压力分布，轴向油膜压力分布，最小油膜厚度和其摩擦特性曲线，其中最小油膜厚度的测定功能是其他同类产品没有的。
一、实验内容
1、观察径向滑动轴承液体动压润滑的形成过程和摩擦状态。
2、测定和绘制径向滑动轴承周向油膜压力分布曲线。
3、观察径向滑动轴承轴向油膜压力分布情况。
4、了解径向滑动轴承的摩擦系数f的测量方法和摩擦特性曲线的绘制方法。
5、观察载荷和转速改变时油膜压力的变化情况或油膜厚度。
6、最小油膜厚度测定及滑动轴承的运动模拟。
二、性能特点
1、可同时进行径向和轴向油膜压力分布、最小油膜厚度及其摩擦特征曲线的测试分析实验，实现滑动轴承的综合性实验。
2、采用双测点定位测量法测定最小油膜厚度及位置，填补了滑动轴承实验教学的空白。
3、采用实验台面板数显和仪表进行数据采集，实现手动试验。
4、采用弹性加载系统，能有效减小加载力的波动，使机械运行平稳，测试数据稳定。
三、技术参数
1、直流电动机功率：N
=355W
2、加载传感器：量程：0-980.0N（100kg）
精度：0.05%
3、压力表：0-0.6Mpa
4、千分表：0-10mm
5、实验轴瓦：内直径d=65
有效长度B=167 亮泽度7
材料2QSr6-6-3
6、测力杆上测力点与轴承中心距离：L
=120mm
7、外形尺寸：510×540×110mm
8、重量：50kg

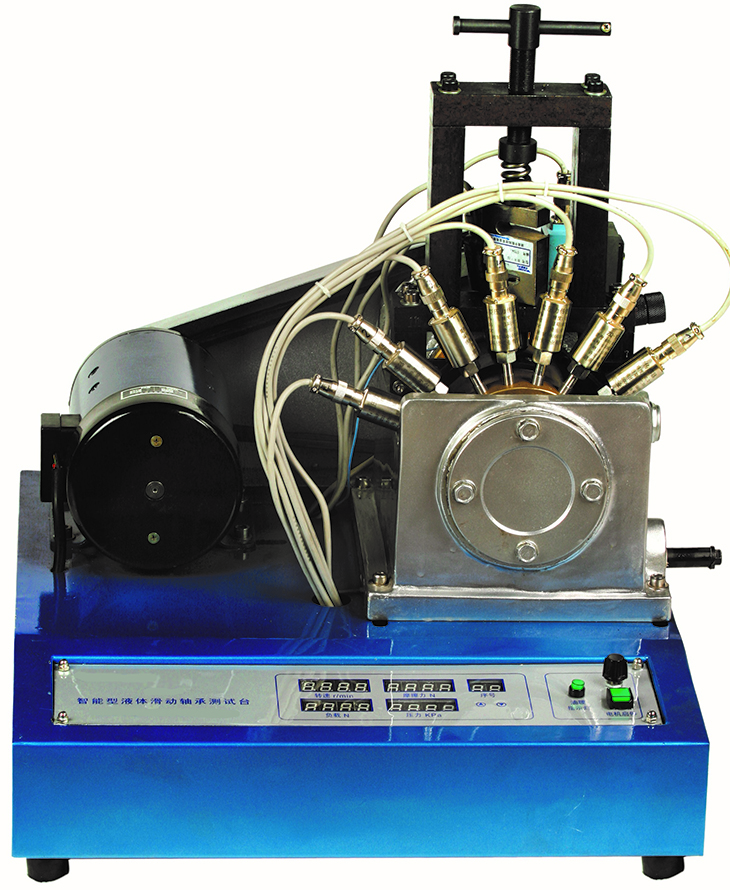

SBYZC-B智能型液体滑动轴承测试台
智能型液体滑动轴承实验台是我公司隆重推出的新型滑动轴承综合性能分析实验台，主要用于《机械设计》中滑动轴承实验教学，是在YZC-A型基础上改型，利用传感器测量油膜压力、厚度以及轴瓦摩擦力，并通过计算机处理，适时采集各点油膜压力大小及分布情况，经过分析处理，绘制曲线。
一、实验内容
与YZC-A相同。
二、产品功能与性能
1、滑动轴承油膜压力周向分布的测试及仿真分析：测试轴承周向上七个点位置的油膜压力，通过人工或计算机作出油膜压力周向分布的实测曲线，并通过数模作出油膜压力周向分布的仿真曲线。通过分析其周向分布规律，了解动压形成的原理。
2、液体动压轴承油膜压力轴向分布的测试分析：测试轴承轴向上两个点位置的油膜压力，通过人工或计算机作出油膜压力轴向分布的实测曲线，通过分析其轴向分布规律，了解泄漏对轴向分布的影响。
3、滑动轴承摩擦特征曲线的测定：测试轴承的摩擦力矩和轴承的工作载荷，通过人工或计算机作出摩擦系数的实测曲线，并通过理论计算作出摩擦系数的理论曲线。使学生了解影响摩擦系数的因素。
4、滑动轴承最小油膜厚度及偏位角：采用双测点定位测量法测定最小油膜厚度及位置，填补了滑动轴承实验教学的空白。
5、液体动压轴承运动模拟：通过建模，作出轴承在不同转速下，轴承偏心变化的运动模拟。
三、技术参数
测力传感器（负载）：量程：980N 精度：0.05%
测力传感器（摩擦力）：量程：20N 精度：0.05%
压力传感器（油膜压力）：量程：0.6MPa 精度：0.3%
其它技术参数与YZC-A相同。
|
