2022年12月10日

电机及电气技术实验装置,电机电气实训设备

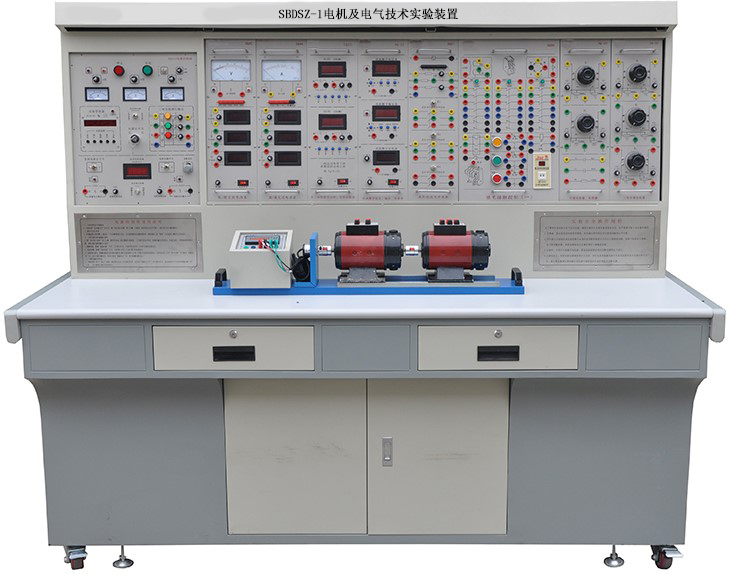

SBDSZ-1电机及电气技术实验装置

电机及电气技术实验装置，电机及电气技术实训装置，电机及电气技术实验室设备，内容主要包含四个部分：直流电机实验、变压器实验、异步电机实验和控制电机实验。通过实验，要求学生掌握交流电机、直流电机、控制电机及变压器的基本结构与工作原理；提高学生综合运用所学知识和独立解决问题的能力；能正确使用仪器设备，掌握测试原理；能准确分析实验结果，正确绘制曲线与波形。本实验室既能满足本科生相关课程实验教学的需要，还可作为学生科研开发和创新能力培养的平台。

一、电机及电气技术实验设备技术性能

1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m

3、装置容量：＜1.5KVA

4、重量约： 480Kg

5、外形尺寸约：187×70×152cm

二、实训项目

1.直流电机实训

(1)认识实训

(2)直流发电机

(3)直流并励电动机

2.变压器实训

(1)单相变压器

(2)三相变压器

(3)三相变压器的联接组和不对称短路

(4)三相三绕组变压器

(5)单相变压器的并联运行

(6)三相变压器的并联运行

3.异步电机实训

(1)三相鼠笼异步电动机的工作特性

(2)三相异步电动机的起动与调速

(3)单相电容起动异步电动机

4.同步电机实训

(1)三相同步发电机的运行特性

(2)三相同步发电机的并网运行

(3)三相同步电动机

(4)三相同步电机参数的测定

5.电动机机械特性的测定

(1)直流他励电动机在各种运转状态下的机械特性

(2)三相异步电动机在各种运行状态下的机械特性

(3)三相异步电机M-S曲线的测绘

三、电机及电气技术实验装置的基本装备

1、电源控制屏(铁质喷塑结构，铝质面板)

(1) 交流电源

提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。

(2) 高压直流电源两路

提供220V(0.5A)励磁电源及20～230V(3A)连续可调稳压电枢电源(具有过压、过流、过热及短路软截止自动恢复保护功能)各一组，并设有直流数显电压表及切换开关。

(3) 人身安全保护五大体系 设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；

设有电压型漏电保护器，如果实训中的线路有漏电现象，即能实施保护并切断电源；

设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

(4) 仪表保护体系

设有多只信号插座，与仪表相连，仪表超量程，即能告警并切断电源，对仪表起到良好的保护作用。

(5)定时器兼报警记录仪（服务管理器）：具有设定时间、到时报警、切断电源及记录各种告警次数等功能。

(6)控制屏正面大凹槽内，设有两根不锈钢钢管，可挂仪表及实训部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实训台照明用的220V、40W日光灯一盏。

2、实训桌 实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实训室的布局。

3、不锈钢电机导轨、光电编码器测速系统及智能数显转速表。

包括测速系统及固定电机的不锈钢导轨等。不锈钢导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间很好的连接，电机运行噪声小，实训参数典型，能较好满足实训要求。测速系统采用1000线光电编码器测速系统，克服了用测速发电机测速线性度差，测量不精确等缺点。

4、三相组式变压器（三只相同的单相变压器组成，原边220V/0.35A，副边55V/1.4A）

5、三相芯式变压器（三柱铁芯结构的三相三绕组变压器，每柱铁芯上均装高压、中压和低压三个绕组，其额定值分别为127V/0.4A、63.6V/0.8A、31.8V/1.6A）

6、直流复励发电机

（Un=DC200V ， IN=0.5A ， PN=100W ， n=1600RPM/min ，绝缘等级E ）

7、直流并（他）励电动机 （Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，绝缘等级E ）

8、三相鼠笼式异步电动机（ AC3800V/220V，接法 Y/Δ，转速 1420 RPM，功率100W ,电流0.5A，绝缘等级E）

9、三相线绕式异步电动机（AC220V，接法 Y，转速 1380 RPM，功率120W ,电流0.6A，绝缘等级E）

10、线绕式异步电机起动与调速电阻箱

提供0、2、5、15、35五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。

11、三相同步电机

作为发电机使用时PN（W）=170W，UN(V)=220（Y），IN(A)= 0.45A， nN(r/min)= 1500，UfN（V）=14V，IfN（A）=1.2A，绝缘等级E级。

（作为电动机使用时，PN（W）=90W，UN(V)=220（Y），IN(A)= 0.35A， nN(r/min)= 1500，UfN（V）=10V，IfN（A）=0.8A，绝缘等级E级。

12、单相电容起动异步电动机

（AC220V，转速 1400 RPM，功率90W ,电流1.45A，启动电容35uF ，绝缘等级E）

13、校正直流测功机（220V、2.2A、 355W、1500r/min）

即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载输出转矩的测试。

14、直流数字电压、毫安、安培表(三只)

直流数显电压表一只，采用高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围0-300V。手动量程为：2V、20V、300V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。

直流数显毫安表一只，采用高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。

直流数显电流表一只，测量范围0～5A，三位半数显，精度为0.5级，具有超量程报警、指示及切断总电源等功能。

15、单三相智能型功率、功率因数表

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能同时测量两路单相功率P1、P2，三相功率等于两路功率之和（两表法测量三相总功率）。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示"L"，容性显示"C"，纯电阻不显示），并可存储测量数据，供随时查阅。

16、三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)

17、三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)

18、可调电阻器、电容器提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。

19、三相鼠笼式异步电动机（继电接触控制使用， AC3800V，接法 Y/Δ，转速 1420 RPM，功率180W ,电流0.6A，绝缘等级E）

20、波形测试及开关板

由变压器的波形测试部分和两个三刀双掷开关、一个双刀双掷开关组成。

21、旋转灯、并网开关、同步机励磁电源由并网用的三组相灯<黄、绿、红各两只>,一组并网开关和一组同步机励磁电源<5～40V/2.5A可调>组成。

22、数/模交流电流表

由三只数字交流电流表和一只指针式精密交流电流组成。测量范围0～5A，量程自动判断、自动切换，精度0.5级，四位数码显示。指针式精密交流电流表一只，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～5A，分0.3A、1A、3A、5A四档，精度1.0级，直键开关切换，设有超量程指示，告警等功能。

23、数/模交流电压表

由三只数字交流电压表和一只指针式精密交流电流组成。测量范围0～450V，量程自动判断、自动切换，精度0.5级，四位数码显示。指针式精密交流电压表一只，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～500V，分10V、30V、100V、300V，500V五档，精度1.0级，直键开关切换，设有超量程指示、告警等功能。

24、结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

序号	名称	数量
1	电源控制屏	1套
2	实训桌	1张
3	固定电机导轨、光码盘测速系统及智能数显转速表	1件
4	三相组式变压器	1件
5	三相芯式变压器	1件
6	直流复励发电机	1台
7	直流并励电动机	1台
8	三相鼠笼式异步电动机	1台
9	三相线绕式异步电动机	1台
10	线绕式异步电动机起动与调速电阻箱	1件
11	三相同步电机	1台
12	单相电容起动异步电动机	1台
13	校正直流测功机	1台
14	直流数字电压、毫安、安培表（三只表）（注：按实训要求每套需配2件）	2件
15	数/模交流电流表	1件
16	数/模交流电压表	1件
17	单/三相智能功率、功率因数表	1件
18	三相可调电阻器（每组90Ω*2/1.3A）	1件
19	三相可调电阻器（每组900Ω*2/0.41A）	1件
20	可调电阻器、电容器	1件
21	波形测试及开关板	1件
22	旋转灯、并网开关、同步机励磁电源	1件
23	高可靠护套结构手枪插实训连接线及配件	1套
24	实训指导书（纸质+电子版）	1套
25	凳子（四脚方凳）	2个/套
