[产品型号]:SB1-6 [产品名称]:通信原理实验箱,通信原理实验室设备 [价    格]:[在线客服]:

SB1-6通信原理实验箱



一、产品简介

通信原理实验箱、现代通信技术实验平台是针对电子和通信工程类专业学生,系统完成《通信原理》等现代通信技术相关课程实验专门研制的实验平台。
通信原理实验箱,通信原理实验室设备,通信原理实验室是为“电子信息工程”专业开设的专业基础课《通信原理》相配套的课内实验环境。根据院校发展和学科建设规划,通信原理实验室将不断进行实验设备和手段更新,保持实验内容的先进性,充分挖掘实验室潜力,在目前实验内容的基础上,继续开发、设计不同层次要求的实验内容;探求新的实验管理、实验考核和实验室开放模式,以便更好的服务于学生、服务于教学与科研工作。

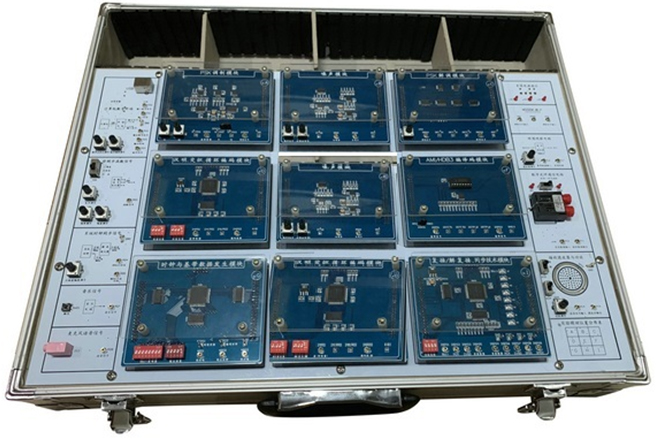

图示中只列出了部分模块详细模块请参考标准配置表

该实验平台最大的特点是系统性强,它真实再现了:信源的模数转换、模拟调制、信道仿真、模拟解调、信宿的数模转换的频带传输过程;光纤传输、帧同步位同步、纠错译码、解复接、信宿的数模转换的基带传输过程;信源、信源编码、码分复用、传输、码分解复用、信源译码、信宿的移动传输过程;

实验平台全部采用模块化结构,各模块既能完成完整通信系统中对应单元部分实验,又能由学生用单元模块构建一个完整通信系统进行系统实验,从而有助于学生理解通信系统中各要素的作用;实验平台把通信系统中涉及的基本电路、终端编译码、调制解调、信道传输等重要的理论安排了相应的实验内容;实验平台既有基础性实验,又有采用新技术新器件(FPGADSP)等提高型实验,从而完成一个理论验证性、综合性、二次开发性,由低向高的系统学习过程。通过这些实验能够促进学生对《通信原理》课程内容的理解、掌握,并使学生对通信系统、当今新技术、工程实现有一个较全面的了解。系统采用"主板+实验模块"相结合的灵活结构,便于学校选择、定制、增加功能、硬件升级。

二、通信原理实验箱技术指标

1、采用了"底板+实验模块"的结构,不仅按实验内容与功能将电路模块化,而且各个模块独立设计,能方便地组合进行单元实验和多种单/双工通信系统实验。

2、实验模块的输入输出信号都采用铆孔开放出来,由实验者根据实验需要进行连接组合,增强实验者的参与性。

4、每个实验模块都采用有机玻璃覆盖保护,方便实验室管理。

5、实验中的重要参数都可以调节或设置,方便实验者分析对比。

6、可完成单元、系统实验几十项,涵盖了终端编译码、线路编译码、调制解调、光纤、移动等方面的内容。

7、内置函数信号源、数字信号源、电话接口、计算机接口、同轴电缆信道、两个收发一体光端机信道、音频功放等功能模块,详细见"系统组成" 项。

8、内置4组稳压电源,全部具有短路软截至保护自动恢复功能,并提供电源输出接口。

9、系统涉及了计算机通信、MS51DSPCPLD等多种技术,并留有开发接口,二次开发性强。

10、光纤通信信道

三、实验类型

A.通信原理部分

第一部分 基础实验

实验2 模拟信号源实验

实验3  CPLD可编程逻辑器件实验

实验接收滤波放大器实验

实验计算机串口实验

第二部分 原理实验

实验基带信号的常见码型变换实验

实验抽样定理及其应用实验

实验3  PCM编译码系统实验

实验4  ADPCM编译码系统实验

实验5  CVSD编译码系统实验

实验6  FSKASK)调制解调实验

实验相位键控PSKDPSK)调制解调实验

实验数字同步技术实验(位同步)

实验眼图观察测量基带有无串扰实验

实验10  线路成形与频分复用

实验11 时分复用与解复用

实验12 码分复用与解复用

实验13  数字频率合成实验

实验14  AMI/HDB3编译码实验

实验15  卷积编译码及纠错能力验证实验

实验16  汉明码编译码及纠错能力验证实验

实验17  汉明、交织码编译码及纠错能力验证实验

实验18  循环码编译码及纠错能力验证实验

实验室19 相对码绝对码转换实验

实验20 频分复用传输系统实验

实验21 基带传输实验

第三部分 综合实验

实验信源、PCMHDB3传输系统实验

实验信源、PCM、汉明码传输系统实验

实验信源、PCM、汉明、交织码传输系统实验

实验信源、CVSD、汉明码传输系统实验

实验信源、CVSD、汉明、交织码传输系统实验

实验信源、时分复接/解复接系统实验

实验信源、码分复接/解复接系统实验

第四部分 设计实验

实验1  PCM时序控制实验

实验2  CMI编译码实现实验

实验绝对/相对码转换实验PC机数据、PSK传输系统实验

实验4  PC机数据、FSK传输系统实验

实验码型变换、基带编码开发实验

四、标准配置表

序号

分类

硬件名称

标号

说明

1

主板硬件模块

函数发生器(正弦波、三角波、方波)

模块一

频率0.310KHZ连续可调,幅度010V连续可调

2

同步信号发生器

模块二

频率2KHZ幅度010V连续可调

3

抽样脉冲产生模块

模块三

频率8KHZ, 频率235KHZ连续可调

4

计算机接口模块

模块四

提供发送输出、接收输入的连接接口

5

电源引接模块

模块五

提供-12V+12V+5V-5V等系统电源,另提供输出接口

6

同轴电缆传输模块

模块六

同轴电缆传输

7

眼图观测模块

模块七

可观测噪声、串扰、理想眼图

9

功放模块

模块十

提供多组滤波器、音频功放、喇叭

10

话筒模块

模块十一

提供话音输入

11

软件及配件部分

PPT多媒体课件

赠送

仿真电路和实验箱电路相一致

12

实验指导书电子文档(Word

赠送

13

实验指导书

赠送

14

电源线

赠送



15

USB线

赠送



16

信号连接线

赠送



五、实验模块:标准配置

1

时钟与基带数据发生模块

提供系统时钟和各类数字信号源

2

PAM脉冲幅度调制模块

完成抽样定理、PAM调制、传输模拟实验

3

PCM/ADPCM编译码模块

完成PCMADPCM编译码单元实验

4

CVSD增量调制编译码模块

完成CVSD编译码单元实验

5

AMI /HDB3编译码模块

完成AMI /HDB3编译码单元实验

6

噪声模块

模拟白噪声信道

7

数字频率合成模块

完成压控振荡器、频率合成实验

8

FSK(MSK)调制模块

完成MSKFSK调制实验

9

FSK(MSK)解调模块

完成MSKFSK解调实验

10

BPSK(DPSK)调制模块

完成BPSKDPSK调制实验

11

BPSK(DPSK)解调模块

完成2BPSK2DPSK解调实验

12

复接/解复接、同步提取模块

完成多种数据的时分复接解复接、码分复接解复接、位同步帧同步提取实验

13

卷积、汉明、交织、循环编码模块

完成卷积、汉明、交织、循环编码实验,多种码型变换

14

卷积、汉明、交织、循环传输模块

信道仿真

15

卷积、汉明、交织、循环译码模块

完成汉明、交织、循环译码实验

16

线路成形与频率合成模块

完成频分复用实验
