供电技术实训装置,工厂供电实训设备

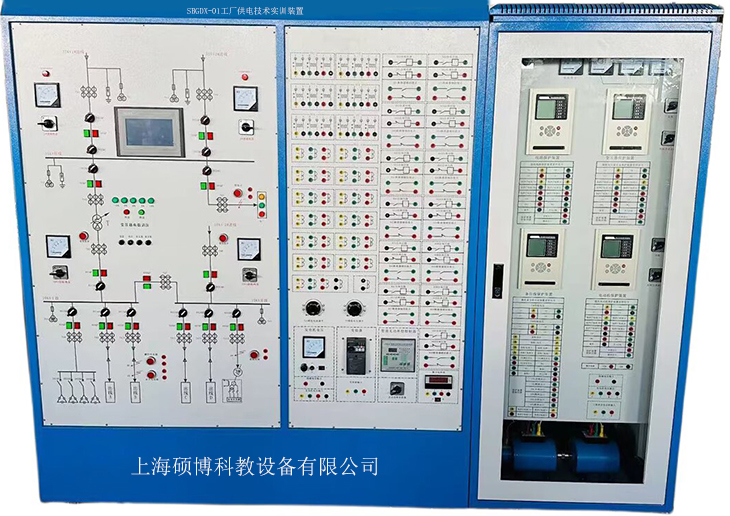

SBGDX-01工厂供电技术实训装置

一、概述

"工厂供电技术实训装置"是根据机械工业职业技能鉴定指导中心编写的《高级电工技术》、《电工基础（高级工适用）》、《电工技师培训教材》结合《工厂供电》和《供配电技术》课程研制生产的。主要对教材中的35kV总降压变电所、10kV高压变电所及车间用电负荷的供配电线路中涉及的微机继电保护装置、备用电源自动投入装置、无功自动补偿装置、智能采集模块以及工业人机界面等电气一次、二次、控制、保护等重点教学内容进行设计开发的，通过在本实训装置中的技能训练能在深入理解专业知识的同时，培养学生的实践技能。并且本套实训装置还有利于学生对变压器、电动机组、电流互感器、电压互感器、模拟表记、数字电秒表及开关元器件工作特性和接线原理的理解和掌握。

二、特点

1.实用性强

本装置根据典型教学内容设计，在开发中征求了专业教师的建议、吸收了工程应用中的实际经验。比较系统地实现了工厂供电系统的受电、输送、分配、控制、保护等实践技能训练要求。学生在实训中，还能够掌握正确的电路投切操作，倒闸操作，运行控制以及各种运行方式的调整操作规程。本装置结构清晰，运行灵活，操作方便，安全可靠。为学生提高实践技能建立了一个良好的实训平台。

2.综合性强

本装置综合了与工厂供电相关的微机线路保护，微机电动机保护，备自投和无功补偿等功能。采用的是工业现场产品，线路模型和电动机模型都能较典型的模拟工厂的现场状况，有利于进行理论分析和数值分析。

3.先进性

本装置综合微机继电保护、工业触摸屏和PLC等微机智能检测控制的相关技术，采用分层分布式控制方式，组建成集控制，保护，测量和信号为一体的综合自动化实训平台。体现了当前自动化技术和通信技术在供配电网的深刻变革。

三、技术性能

1.输入电源：三相四线～380V±10% 50Hz±2%

2.整机容量：≤3kVA

3.实训台采用铁质亚光密纹喷塑，铝质面板（凹字烂板工艺技术）

4.台体尺寸： 2340mm×700mm×1800mm

5.RS-485和以太网两种通讯接口；标准MODBUS通讯协议

6.微机保护装置测量元件精度：刻度误差：不大于1%；测量电流：0.2级；母线电压：0.2级；输出精度：0.2级；频率：0.01HZ；P、Q、COSΦ；0.5级；通讯分辨率：不大于1ms

n 采用32位处理器，16位AD采样，主要元件全部采用进口器件，保证了装置电气设计上的高可靠性，产品通过了严格的型式试验和电磁兼容测试，保证了产品在恶劣环境下的适应能力和可靠性。

n 针对35kV及以下主变压器、配电系统馈线、电容器、电动机、变压器和备自投等而设计。除了具有完善的保护功能外，还具有对设备的电气量的测量功能及对设备的可编程控制功能，具有通讯接口，能够通过现场总线将数据和信息传送至上位机（监控、调度计算机），同时接受上位机的分、合闸等控制命令。

n 采用一体化型材机箱，安装方便灵活，适用于固定式及混合式的柜型，也可集中组屏安装。

n 具有多路开关量输入和输出，可根据用户需求在标准版本上扩充开入和开出，所有的开入均为交直流两用。

n 交直流两用操作回路，自适应0.5～5A开关跳合闸电流；操作回路配置了防跳回路。

n 配置工业级宽温型160×160点阵液晶，全中文操作菜单及事故报文显示。

n 面板上显示设备的实时信息，监视设备的运行工况，如：电流、电压、功率，开关位置等等，并有完善的预告、告警功能。

n 具有故障录波功能，可分别记录保护启动前、保护动作前各两周波，保护启动后、保护动作后各八个周波。

★装置具有模拟产生标准4相电压3相电流，方便地进行各种组合输出进行各种类型保护试验。每相电压可设置200V，精度:误差＜0.01V；电流三相可输出200A，精度:误差＜0.01A。相位范围: 360，精度:误差＜0.1；分辨率: 0.01。可模拟微机测控装置在各运行工况下采样值，如：停运、正常、故障等工况下电参量，在各工况状态下自动切换所设定值，配合装置正确投切一次设备。

序号	名称	内容	数量
1	7触摸屏	昆仑通态，7英寸STN256色	1
2	PLC及扩展模块	西门子CR40 PLC（AC/DC/RELAY）主机，集成数字量I/O（24路数字量输入/16路数字量输出）、RS-485通信口、6路高速计数器；以太网通讯	1
3	变频器		1
4	控制屏	硕博	2
5	微机备自投装置	国产	1
6	微机保护测控装置	国产	3
7	接线端子	浙江	若干
8	接触器	施奈德	20
9	各类继电器	施奈德	若干
10	各类开关／按钮	国产	56
11	电流、电压互感器	精度０．５级	9
12	电流表、电压表	精度０．５级	11
13	补偿器	国产	1
14	异步电动机	0.17ＫＷ	１
15	实验导线		30
16	实训指导书		1
17	电脑		自配
18	变电站监控软件		1
