SBJDNT-VRV空调多联电机电气实训考核装置
一、产品概述
硕博空调系统多联机系统实训装置,是在电力空调系统中，采用变频压缩机、电子膨胀阀和先进控制系统，控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，实时地满足室内冷热负荷要求的高效率冷剂空调系统。VRV空调系统具有节能、舒适、运转平稳、占用的建筑空间比较小等诸多优点，更能满足用户个性化的使用要求，在几百到两万平方米的建筑物中得到广泛应用。

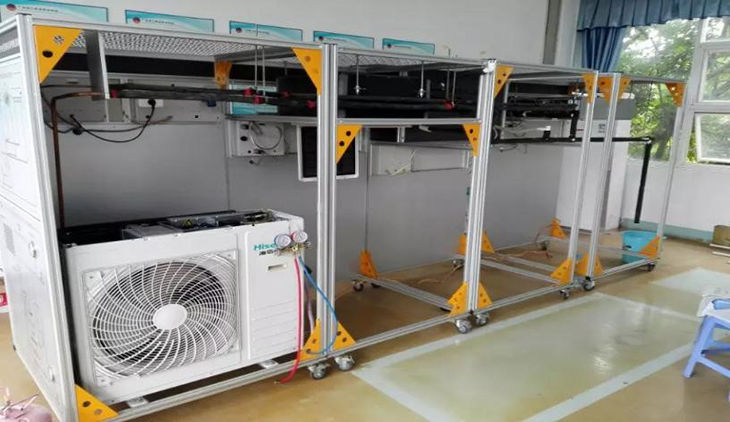

图片仅供参考
二、技术性能要求：
（1）输入电源：三相四线制～380V±10% 50Hz；
（2）工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m；
（3）整机功率：≤10kVA；
（4）安全保护：具有漏电压、漏电流保护装置，安全符合国家标准，强弱电之间采取安全隔离措施；
（5）框架材料选用4040铝材，板材厚度>2mm，顶板表面喷塑，颜色为微机灰。
三、主要特色
1、系统采用VRV机组，其特点为质量优、体积小、压缩机变频调节。变频压缩机可调节范围位于其额定能力的48%～104%之间，其能量调节须考虑到压缩机频率调整所需的时间，由于变频压缩机本身的动态特性限制，在调整能量时应小于一定的速度，故调节为分步，分阶段调节；而压缩机电动机的转速是根据室内空调负载成比例变化的。
2、系统终端处理机多样化：；让学生了解室内机组的多样化的结构形式。每个终端处理机配置制冷系统流程板、控制电路流程板、温度表及压力表，可观测到机组的全部控制电路。
3、系统的完整性、独立性：与实际中的家用中央空调，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。
操作台占地面积小，节约用房、减少基建投资。
4、装置直观展示了家用中央空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
实训装置系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。
5、装置能直观展示多联机中央空调的系统结构、工作原理；装置结构合理紧凑、造型美观大方，实训装置应设有万向轮和固定调节机构，便于移动和固定。
6、系统主机采用主流品牌变频机组，并配套集中式控制台；内机采用2套超薄风管式室内机、1套智慧型四面出风嵌入式两种形式内机。
7、与实际多联机中央空调相比，要求在控制功能、保护功能、显示功能方面基本一致，每个用户终端都可以在同一工况下独立控制。应设有电流型漏电保护装置，对地漏电电流超过一定值，即跳闸切断电源；并有热保护器件，对压缩机进行过热、过载保护等功能。
8、实训装置设有智能性考核系统。配置有实际多联机中央空调控制面板原理图，在原理图的关键节点上安装有安全查，在安全插上可以测量关键点的运行数据，通过对数据的分析和判断故障位置，从而提高学生对控制线路板认知和维修能力。
9、要求具有故障排除实训功能：
a）室外机可以完成故障包括：四通阀、变压器、电源、高压开关、低压传感器、吸气传感器、排气传感器等；
b）室内机可以完成故障包括：通信线路、环境温度传感器、蒸发器管温传感器、变压器、风机、电源、显示面板、排水泵、浮子等。
（6）具有各个模块之间通信和电源线路安装调试实训功能；
（7）提供仿真实训软件和教学视频软件；
四、空调系统多联机系统实训装置的基本组成
充分地展示了家用中央空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。每个终端机组处理系统都是相互独立的。
整个模拟房顶采用1.5MM的网多功能网孔板设计，方便快捷安装风机盘管、天井式（嵌入式），使用专业家用中央空调专用吊架。挂壁式后安装板同样也采用的网多功能网孔板设计.
1、安装实训架子：实训装置采用移动框架4040铝型材结构，底部使用3加有四个固定支撑脚，安装好后可固定位置，防止移动而牵动制冷系统管路。
2、智能温度控制系统：智能温控能对被控对象进行温度测量与显示，调节温度上、下限设定，完成制冷、制热、停机等功能；显示工作状态和便于观察被空调房间内温度，操作方便。
3、系统流程图：工作流程图板，详细说明制冷系统流程、监测点温度、工作状态指示、系统部件说明。
4、.温渡测量仪表3套：数显温度表3套，电压220V/电阻10K，温度计-50-120度，用于测量系统工作时的关键点温度，有利于实验时对系统故障的判断。
5、电源测量仪表:交流电压表、交流电流表等组成，测量整机系统的工作电流，电压。可以判断空调系统的工作状态，和制冷剂的多少。
6、电源模块：铝合金挂箱尺寸：440MM*496MM铁质面板，彩色喷绘，分别安装有电压表、电流表，管道连接原理图、电脑故联机测试端子。
7、主机挂箱：铝合金挂箱尺寸：440MM*496MM铁质面板，彩色喷绘。喷绘有系统容量设定原理，原理电气接线图
8、风机盘管控制单元挂箱：铝合金挂箱尺寸：505MM*496MM铁质面板，彩色喷绘。喷绘有系统容量设定原理，故障原理电气接线图,故障代码表。可从手持器上分析确定故障位置.电源可单独对单个系统的开启和关闭，设定有温度测量单元，可测量系统进管制冷剂的温度，出口制冷剂的温度。
9、风机盘管控制电气原理挂箱: 495MM*496MM铁质面板，彩色喷绘。喷绘有空空调电气原理接线端子图，详细显示了空调的控制原理，传感器分布，保护系统.
10、VRV空调室外机、多种类型的室内机、新风换气机、制冷剂管道、分歧器、凝水管道、风口、室外机控制器、室内机控制器、集控器、上位机检修工作站、通信转换器、配电系统
★五、智能考核系统:
采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
1、 控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。
2、驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
3、 手持移动控制终端采用 7寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。
4、手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持 移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
5、可通过PC机或平板电脑 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致)
6、可自由设定任意一处有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
七、空调系统多联机系统实训装置基本配置表
|
序号 |
名 称 |
主要部件、器件及规格 |
数 量 |
备注 |
|
1 |
室外机模块 |
采用工业标准型材及钣金长×宽×高约为1500mm×1200mm×2100㎜，配套有安装网孔板，电气考核板等 |
1套 |
|
|
2 |
超薄风管式室内机模块 |
采用工业标准型材及钣金长×宽×高约为1500mm×1200mm×2100㎜，配套有安装网孔板，电气考核板等 |
2套 |
|
|
3 |
智慧型四面出风嵌入式模块 |
采用工业标准型材及钣金长×宽×高约为1500mm×1200mm×2100㎜，配套有安装网孔板，电气考核板等 |
1套 |
|
|
4 |
电气考核系统 |
满足于实际风管机和多联机现场电气考核，与提供风管机和多联机配套使用。 |
1套 |
|
|
6 |
多联机中央空调仿真实训软件 |
软件基于多联机中央空调设计，采用3D建模，模型和设备完全一致，学生可以先通过该仿真教学软件完成多联机中央空调安装，该软件可以360°全方位展示该设备构成，使学生更快速的掌握熟悉该设备，了解设备实训内容，工具使用、安装调试，包含有详细安装步骤和功能实训介绍。 |
1套 |
|
|
7 |
多联机中央空调实训视频教学软件 |
与多联机中央空调实训考核系统配套使用，多联机中央空调实训考核系统配套视频包括主要内容有: 1、多联机中央空调介绍； 2、操作安全知识； 3、多联机中央空调系统组成； 4、主要部件的运行特征； 5、室内机及室外机安装； 6、风管及风口安装； 7、冷媒管及弯管； 8、喇叭口及杯型口的制作； 9、铜管焊接； 10、冷媒管安装； 11、冷媒管吹污； 12、系统保压、检漏及抽真空等 13、实际多联机中央空调施工视频 |
1套 |
|
|
8 |
智能考核系统 |
配套主流品牌微型计算机和考核系统软件。 |
1套 |
电脑自备 |
|
9 |
集中控制台 |
用于控制整个系统，并配套有集中监控系统运行工况。 |
1套 |
|
五、实训项目
[一]初级工实训：
1.VRV空调系统认知与操作运行
2.室外机组电气控制原理基础知识
3.室内机组电气控制原理基础知识（三种内机）
4.制冷系统流程原
5.系统不同工况操作
6.系统故障模拟设置
[二]中级工实训：
1.中央空调系统安装调试
2 .中央空调系统安装
3.中央空调控制系统安装
4.中央空调工程调试
5.室外机、室内机的安装方法与标准
6.管道系统的安装方法与标准
7.配电与控制系统安装方法与标准
8工程调试的主要内容、步骤和方法
9.制冷系统常见问题
10. 配电系统常见问题
11.控制系统常见问题
12.数据采集系统使用、数据分析与诊断
13.制冷工况性能测试
14.运行参数、能耗、能效比、对能效比和能耗的影响因素实验研究
15.实验二：采暖工况（热泵）性能测试
[三]电气考核实训：
1.常规故障诊断分析
2. 微电脑故障诊断分析
3. 高压保护实训
4.室内传感器实训
5.通信电路实训
6. 室内机三通信故障
7.室内机二通信故障
8. 室内机一通信故障
9.室内二传感器实训
10.室内三传感器实训
11.室内机安装设置实训
12.控制面板故障分析
13.减 少室内机的的现象分析
八、智能控制软件
1、中央空调测试程序:中央空调机由于工程复杂，设备分散，有的已经装修在开花板上测试程序，一但出现了故障，工程量相当大，为了能够快速准确地测出故障是由主机机组还是室内机的故障的，每个生产厂家根据生产的和维修的需要而开发了中央空调测试程序。可测试压缩机的运转频率，传感器的各种数据，电子膨胀阀的工作步数等几十种中央空调的工作数据和状态，软件可实现对内机的控制，,可以对1-64台内机的状态进行设定。是高校提供了好的研究的学习设备。
中央空调测试维修控制程序软件；能够准确地快速确定故障发生在哪个机组，软件同时我显示空调100多个在线数据和运行状态，据不同的机型有不同的界面，具体为：1拖16(EVI)、1拖32、数码模块化1拖64、变频模块化1拖64、热回收、单机直流变频、单机交流变频、智能变频、单机420、单机900、模块式风冷螺杆等所有中央空调机。

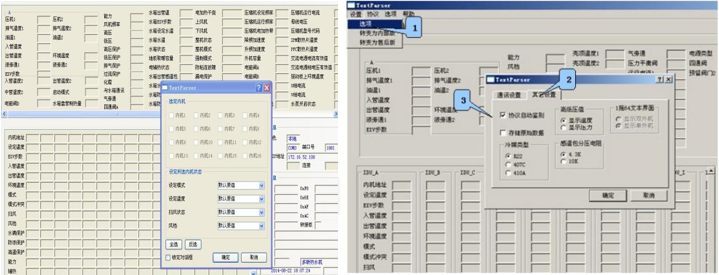

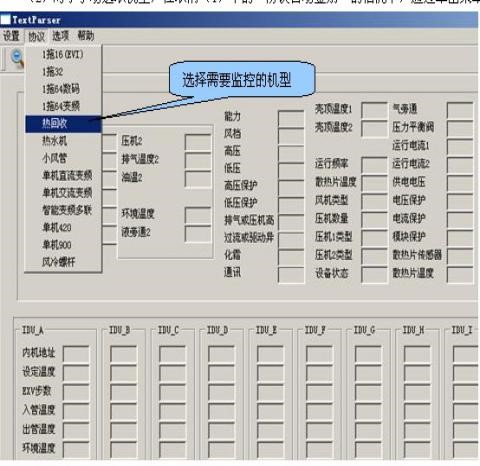

2监测维修软件:软件配有中央空调和空调主机系统转换，软件可“手动”或“自动”选取需要监测的机型：

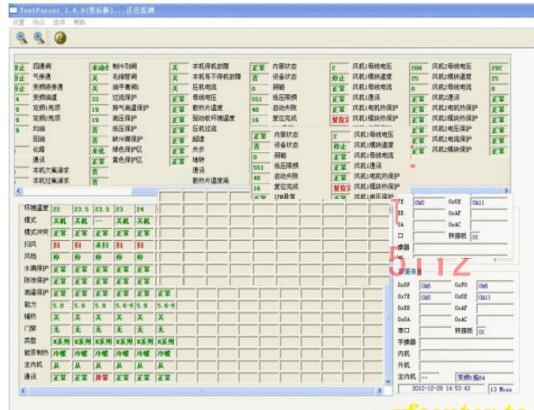

3、显示界面:参数设置都正确后,就可以对机组进行监测了,始监测”,软件会对数据进行解析,显示和存储。软件的显示界面主要有两个：文本显示界面和曲线显示界面

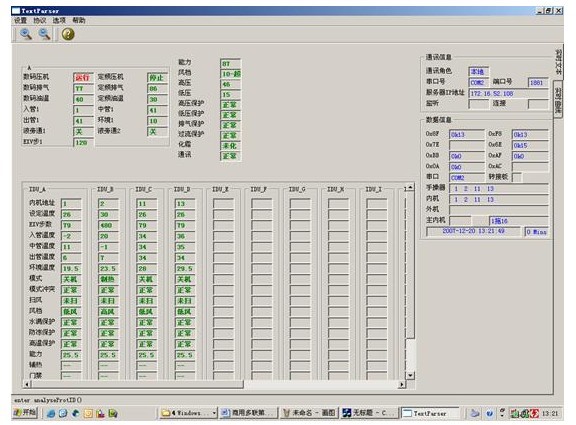

文本显示界面：可测试压缩机的运转频率，传感器的各种数据，电子膨胀阀的工作步数等几十种中央空调的工作数据和状态，
在该文本显示界面的左侧，以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分，是对通讯信息的显示，包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分“数据信息”中，显示当前接收到哪种数据帧、接收到的数据帧的地址、当前在线的手操器、内机、外机地址以及当前时间等信息。

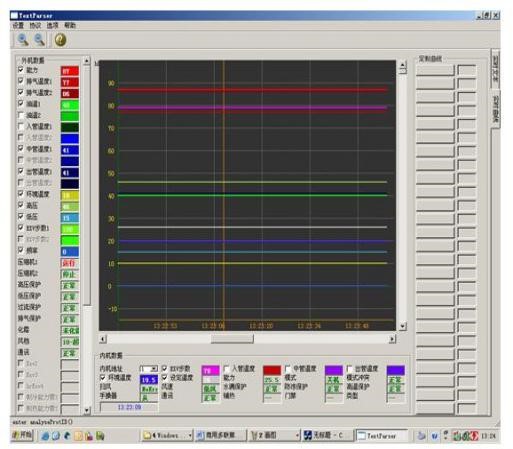

4) 曲线显示界面
5）远程控制内机:软件可实现对内机的控制，,可以对1-64台内机的状态进行设定。，
