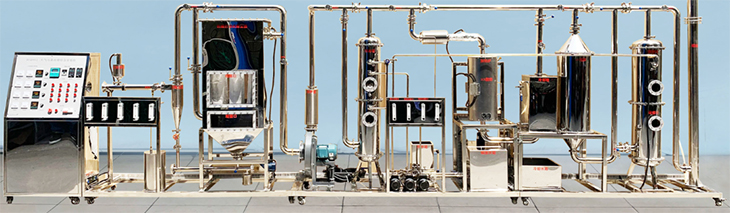

SBKJ-DQZZ大气污染控制实验装置
一.实验目的
1. 大气污染控制综合实训平台可以完成对大气环境中的烟气进行监测与治理，即对烟气中的二氧化硫、氮氧化物、颗粒物、一氧化碳、二氧化碳、有机物等排放污染物浓度进行实时在线连续监测和净化治理。
2.通过实验台操作，考核学生对旋风除尘技术、布袋除尘技术、烟气脱硫技术、烟气脱硝、活性炭吸附技术、光催化除有机物技术等主要技术的应用。
3.通过对实验台设备各单元的研究与组合，了解大气污染治理设备的安装、调试。
二.技术指标
1.工作电源：AC380V±10%、50Hz，三相五线制，功率8.5KW。安全保护：具有接地保护、漏电保护、过流保护。
2.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
3.装置外形尺寸：6000*700*1900mm。
三.主要配置及参数
1.烟气除尘系统：采用机械式与过滤式的除尘装置，对锅炉烟道气中的颗粒物进行净化处理。由旋风除尘器布袋除尘器构成：
（1）旋风除尘器：尺寸φ120 mm×750mm。材料：304镜面不锈钢材质，厚度1.5mm。功能：去除10μm以上的粉尘。
（2）袋式除尘器：尺寸φ500mm×460mm×1450mm。材料：304镜面不锈钢材质，厚度1.5mm。功能：可净化含微米或亚微米数量级的粉尘粒子，振打电机：供电电源：AC380V。功率：70W。
（3）双级高压离心风机：流量320～560m?/h，功率1.5kW，供电电源AC380V，功能：用于系统烟气输送
2.烟气脱硫系统：采用化学吸收方法，对锅炉烟道气中的气态污染物进行净化处理。湿式脱硫系统构成：
（1）填料喷淋塔：尺寸φ250mm×1653mm。材料：304镜面不锈钢材质，厚度1.5mm。功能：用于喷淋脱硫。
（2）不锈钢碱液水箱：尺寸：500mm×400mm×430mm。材料：304镜面不锈钢材质，厚度1.5mm。功能：用于脱硫碱液的配置。
（3）不锈钢清水箱：尺寸250mm×200mm×430mm。材料：304镜面不锈钢材质，厚度1.5mm。功能：用于对碱液水箱的补给。
（4）水泵：供电电源：AC380V。流量：0～1.1 m?/h。扬程：20～30m。
（5）面板流量计3个：LZM系列转子流量计，功能：用于脱硫碱液的输送。
3. 烟气脱硝系统：利用化学催化方式，对管道中的气体进行高温催化净化。由SCR法系统构成：
（1）气体预热装置1套：304镜面不锈钢材质。
（2）不锈钢管式催化反应器1套，内径10mm。长550mm。最高使用压力0.25MPa。加热功率3kw。三段加热，最高使用温度1000℃。温度显示精度为1℃，温场稳定度±5℃，升温速率1~20℃可任意设置。
（4）冷却器1个、冷却水泵1台、冷却水箱1个。
（5）还原催化剂1套。
4.除有机物系统：UV光解系统构成：
（1）光催化反应器：304不锈钢材质。
（2）有机玻璃光催化反应柱：二氧化钛薄膜，紫外灯?20mm×600mm。
5.尾气处理：由活性炭吸收塔构成
活性炭吸附塔：尺寸φ300mm×1618mm。材料：304镜面不锈钢材质，厚度1.5mm。功能：用于吸收尾气。
