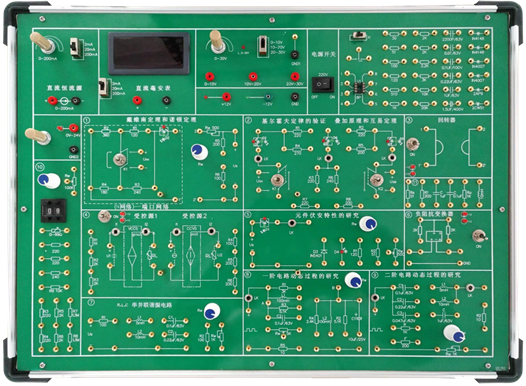

SB-DL5电路原理实验箱



一、性能特点

电路原理实验箱由铝木合金箱体、线性电源、常用信号源、测量仪表、实验电路模块等组成。其中实验电路区大部分元器件在反面,正面标有电路原理图,方便学生读图,以提高实验效率。本实验箱适用于本专科院校、高职高专所有电类和非电类专业《电工学》、《电路原路》等课程的实验教学。

二、主要技术指标

1.电源:输入:AC220V±10%,50HZ;输出:1DC ±12V/0.5A有短路保护自恢复功能;2) DC 10-30V,30-10V10-20V20-30V连续可调直流稳压电源,有短路保护自恢复功能;30-24V连续可调/0.5A

2.直流恒流源:1)提供10200mA可调恒流源,分3 2mA 20mA200mA输出,并设有开路保护功能。

3.提供数显0200mA直流数字电流表,分32mA 20mA200mA测量。

5.配置0-99Ω连续可调数字式电位器。

6.设计有扩展模块接入区1个,大小155×100mm

7.安全保护措施:设计有电源输入输出专用保护电路板,具有接地保护、漏电过载过流保护功能,具有误操作保护功能;安全性符合相关的国标标准,所有材质均符合环保标准。

8.实验模块

1)元器件伏安特性的测量

2)电路中电位的研究

3)戴维南定理和诺顿定理

4)叠加定理和互易定理

5) 基尔霍夫定律的验证

8)一阶动态电路

9)二阶动态电路

10)负阻抗变换器电路

11RLC串、并联谐振电路

12)受控源VCVSVCCS电路

13)回转器电路

14)留有扩展模块接入区,可以任意扩展其它实验模块。

9.分立区元件:电阻512002202401K2K10K1.3M13个,电容0.11uF1个,100K电位器1个。

10.机箱:坚固型铝合金框架,厚实的 ABS 塑料包角,参考外形尺寸 480×360×150mm

三、实验项目

1)基本电工仪表的使用与测量误差的计算

2)减少仪表测量误差的方法

3)线性与非线性电路元件伏安特性的测绘

4)电位、电压的测定及电路电位图的绘制

5)基尔霍夫定律验证及故障判断

6)叠加定理验证及故障判断

7)电压源与电流源的等效变换

8)戴维南定理的验证

9)诺顿定理验证

10)双口网络测试

11)互易定理验证

12)受控源VCCSVCVSCCVSCCCS的实验研究

13)典型电信号的观察与测量

14RC一阶电路响应的测试

15)二阶动态电路响应的研究

16RLC元件阻抗特性的测试

17RC串、并联选频网络特性测试

18RLC串联谐振电路的研究

19RC选频网络特性测试

20)回转器实验

21)负阻抗变换器实验

四、实验箱配置表
