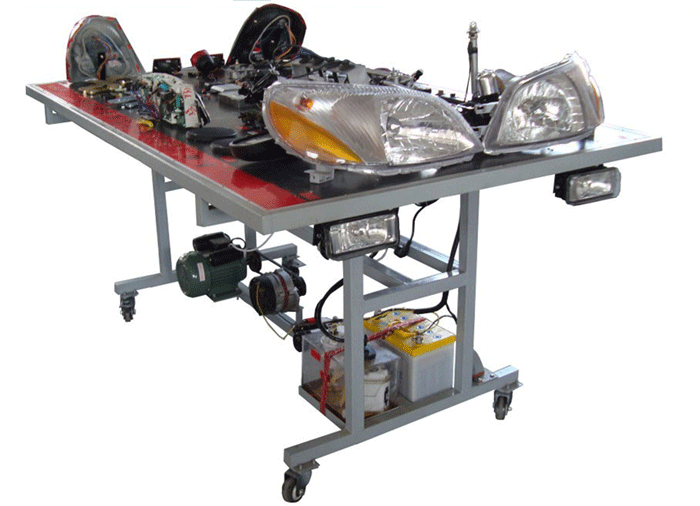

汽车电器综合考核实训台
汽车电器综合考核实训台简介
选用桑塔纳3000AYJ全车电器系统材料为基础制作，接线演示全车电器系统的工作过程；本示教板功能齐全、操作方便、安全可靠。
（二）结构组成
1、选用全车全新电器元件制作，展示电器元件的工作原理和电器元件的结构；
2、包括的电器系统有： 照明和信号仪表系统电器插接模块、舒适电子系统电器插接模块、雨刮器系统电器插接模块、音响系统插接模块、发动机电控系统模块；
（三）功能特点
1、可以在每个电器插接模块上进行接线练习，使每个电器模块独立工作，也可以将电器系统的元件进行接线训练，使整个电器系统独立工作；
2、能够使学生方便直观得在每个电器插接模块上进行接线练习，每个接线端子配有与原车线路图相同的针脚号码标牌方便识别。
3、实训台配备相应多种颜色的插接线束和相应的附件，配有相应的电路图和实验手册。
4、配置：30-45个实训模块、插接线束。
（四）技术参数
外形尺寸：2040mm×1040mm×800mm（长×宽×高）；
电源：220V交流电压；
工作电压：12V直流电压；
工作温度：-50℃～50℃；
电机：220V/750W
