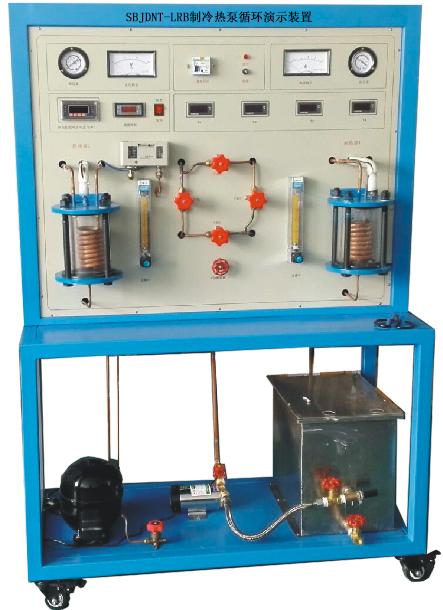

SBJDNT-LRB制冷热泵循环演示装置
一.概述：
适用于制冷、空气调节、食品冷冻、家电等专业的教学。系统中的压缩机、蒸发器、冷凝器采用透明耐压玻璃作壳体，可直接观察到制冷剂的蒸发和冷凝现象，并通过进出水温的变化可观测制冷效果。
原理：利用演示制冷剂在玻璃蒸发器中蒸发液化过程，和制冷剂在冷凝器中的汽化过程.同时玻璃管中的蛇形管热器中的流动水在水泵的压力作用下的换热过程。
二.技术性能
1.输入电源：单相三线～220V±10%
50Hz
2.工作环境：温度-10℃～+40℃
相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜0.3kW
4.制冷剂：R22
5.制冷量：0.2kW
6.重
量：100kg
7.
外形尺寸：1000×700×1500mm
三.主要配置：
实验装置由制冷系统、温度测试、流量测量以及控制系统等组成。；可以测定吸气压力、排气压力、压力、吸气温度、排气温度、入口温度、室内环境温度
1.控制屏
采用工业铝合型材结构底架，面板为双层彩色喷塑结构，造型新颖；面板上布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板；底部装有四个带刹车的万向轮，
便于移动和固定。
2.交流控制单元
单相三线220V交流电源供电，经漏电流保护器控制总电源，动作电流30mA
3.制冷系统
100W压缩机、石英玻璃冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和石英玻璃蒸发器；制冷剂：600A，循环水量：流量0.3吨，扬程9米，流量计：4-90L/h；
4.水箱：49×35×30cm；
5.
通过键控、数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；并可以贮存、查询15组功率和功率因数的测试数据
6.
石英玻璃冷凝器、可观察制冷工质在玻璃冷凝器中的冷凝过程，及压缩机的工作现象。
7.
石英玻璃蒸发器、可观察制冷工质在玻璃蒸发器中的蒸发过程，及压缩机的工作现象。
四.实训功能：
1、冷循环/热泵演示，可观察制冷工质的蒸发/冷凝过程,
2、可演示多种实验现象：热泵循环，制冷循环
3、可演示制冷系统的常见故障
4、认知制冷系统中多节流阀作用和结构样式
5、研究制冷系统中的制冷剂回流热泵原理。
五、配置表
|
名称 |
型号 |
单位 |
数量 |
|
压缩机 |
120W |
个 |
1 |
|
高压表 |
3.5MP |
个 |
1 |
|
低压表 |
1.5MP |
个 |
1 |
|
视液器 |
|
个 |
1 |
|
过滤器 |
|
个 |
1 |
|
手阀 |
|
个 |
2 |
|
压力控制器 |
|
套 |
1 |
|
蒸发器 |
透明 |
套 |
1 |
|
冷凝器 |
透明 |
套 |
1 |
|
水箱 |
不锈钢400*300*350MM |
个 |
1 |
|
架子 |
1200*700*1500MM |
套 |
1 |
|
有机玻璃 |
400*300*350MM |
块 |
1 |
|
水泵 |
不锈钢1.5T/H |
个 |
1 |
|
流量计 |
浮子1T/H |
个 |
2 |
|
温度表 |
HW6009I |
个 |
4 |
|
