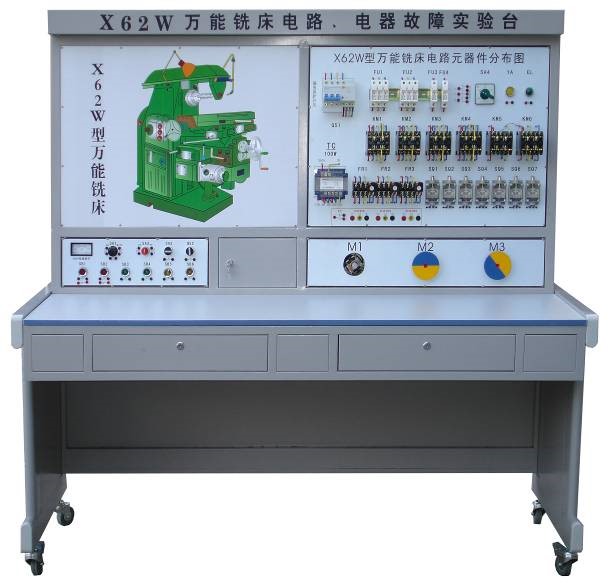

SBWS-X62W网络型万能铣床电气技能实训考核装置



万能铣床电气技能实训考核装置,是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所(站)等单位电气控制内容的教学、考核而研制的,可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障,学生借助原理分析,全方位真实的机床电气故障排除训练,是进行技能培训考核的理想设备,教学效果显著。

一、实验装置的基本配置

1、交流电源(带有漏电保护措施):提供三相交流电源(380V

2、人身安全保护体系:屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即切断电源,确保实验进程安全。

3、机床立体彩图:面板上印有每种机床的彩色立体外形图,可以很直观地看出各种机床的外形轮廓,机床形态逼真。

4、三相异步电动机:实验台装有3台三相鼠笼式异步式电动机,分别用作主轴电动机、进给电动机、冷却泵电机等。

5、故障开关箱:设有20个故障开关。

6、实验桌:实验桌为铁质双层亚光密纹喷塑结构,桌面密度板,结构坚固,形状似长方体结构,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。

二、实验项目及主要内容:

1、学生熟悉常用低压电器的结构和原理

2、在电气原理图模式下,学生借助原理分析,通过测量找出故障点在某条线路上。

3、提高学生的动手能力的技能操作水平。

4、通过对机床故障排除,完成机床常见故障的排除

5、可以设置故障点做为维修电工的技能考核台

三、技术性能:

1、输入电源:三相四线制380V交流电源。

2、结构:实验台为铁质钣金喷塑结构,坚固耐用。

3、工作环境:温度-100-+400C

4、整机功耗:<2KW

故障现象:

G1:接触器KM1KM2能吸合,主轴电动机不运转,但能冲动。

G2:接触器KM2吸合,主轴电动机无制动。

G3:接触器KM1吸合,KM2也能吸合,主轴电动机无响应。

G4:接触器KM3KM4能吸合,工作台电动机无法向前、向下、向右运行,工作台无冲动。

G5:接触器KM3KM4能吸合,工作台电动机无法向后、向上、向右运行,工作台有冲动。

G6:接触器KM3KM4能吸合,工作台电动机无响应。

G7:圆工作台接通时无快速进给响应,(YA灯不亮),KM5能吸合。

G8KM6能吸合,冷却电机不动作。

G9:控制变压器无电压输入、输出,控制电路失效,无照明指示。

G10:无照明指示,其他正常。

G11:有照明,其他控制电路失效。

G12KM6不能吸合,冷却电机无响应。

G13:主轴电机无冲动,但能正常启动和停止,其他正常。

G14:主轴电机有冲动,但不能启动;工作台无响应,其他正常。

G15KM2不能吸合,主轴电机无制动和冲动,工作台电机能正常工作。

G16:主轴电机有冲动,但不能启动,按下停止按钮,电机能启动;工作台无响应,其他正常

G17:工作台进给无冲动,圆形工作台无动作,其他正常。

G18KM3KM4不能吸合,工作台进给无响应,但有变速冲动。

G19KM4不能吸合,工作台电机只能向左、上、后运动,无变速冲动。

G20KM3不能吸合,工作台电机只能向右、下、前运动,有变速冲动。
