SB-JDGFA型通风空调系统安装实训设备

一、概述

1.通风空调实验系统、通风空调系统安装实训设备、通风空调系统安装实训装置"是根据教育部"振兴21世纪职业教育课程改革和教材建设规划"要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的制冷技术、制冷流体机械、家用制冷设备原理与维修、冷库与冷藏技术、制冷设备维修工（初级、中级、高级）等实训教学。培养掌握空调与制冷技术专业理论知识和专业实践技能，从事空调、制冷设备及系统技术升级、改造设计、安装、调试、维护、维修、技术管理面的技能应用型人才等。

2.装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》等课程。

3.组合式空调机组、新风机组、风机盘管、冷却塔、风机、消声器、多联机、滚剪机、咬口机、卷圆机、合缝机等主要设备，组成一次回风式空调系统、新风加风机盘管空调系统、排风系统、多联机空调系统等四个系统，可以承担组合式空调机组安装、冷却塔安装、新风机组安装、风机盘管安装、风机安装、多联机安装、风口安装、风管制作等8个实训项目。

4.通过"学做合一"等教学方式，进一步部提高学生的学习兴趣和实践动手能力。

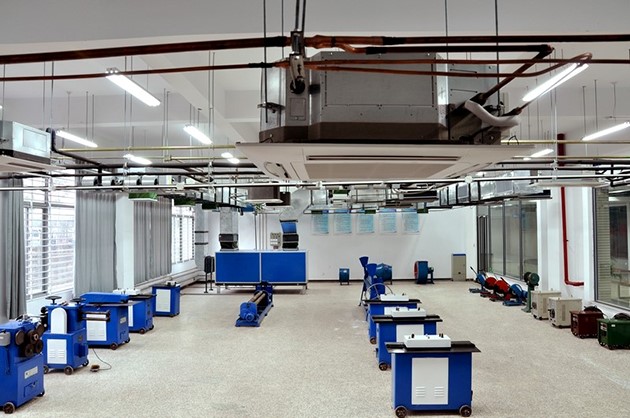

实训室图

二、特点

系统终端处理机多样化：采用工程形式的终端处理机组,风系统采用透明化处理；让学生了解室内机组的的结构形式。每个终端处理机配置制冷系统温度表及压力表，可观测到机组的全部控制电路。

风系统的完整性、独立性：与实际中央空调，其控制功能、保护功能、显示功能完全一致，每个用户终端都可以在同一工况下独立控制。

系统与真实的中央空调系统，风系处理系统原理相同，微型化展示了地地铁空调系统的特点，结构、控制方法。

装置直观展示了中央空调系统空调的系统结构、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观装置结构合理紧凑、造型美观大方.

实训装置系统设有模拟故障设置功能，在制冷系统、电气系统中设置故障。通过具体现象提高学生分析能力，有利于学生将理论用于实际，并培养其实际动手能力。

三、技术参数

输入电源：单相三线～380V±10% 50Hz

工作环境：环境温度范围为-5℃～+40℃ 相对湿度＜85%(25℃) 海拔＜ 4000m

装置容量：＜3.8kVA

外形尺寸：就地：约10米*10米教室

安全保护：具有漏电压、漏电流保护装置，安全符合国家标准

四.装置的基本组成

1.充分地展示了通风空调的结构形式、控制原理、系统不同工况时的参数变化及空调制冷系统流程图。

2.装置底盘采用加强钣金结构设计，框架采用铝型材结合组成。

3.测量仪表1套：配备指针式真空压力表、温度显示仪表等。

4.为满足通风空调系统运行操作及考培需要，兼顾设备操作的易用性、安全性、可维护性和可扩展性，特开发此系统（实物设备）。

5.系统外观上高度逼真中央空调系统空调系统，整体分为两部分，分别为通风系统和空调系统，由冷水管路连接两个系统，每个系统分别由相关设备和系统控制柜组成。

6.设备外形：通风系统模拟中央空调系统的送风回风循环。主要包含新风、空调机组、新风机、通风管路.相关传感器以及就地控制柜等。

7、空调系统模拟冻水系统和冷却水系统的循环:连接方式以提供的原理图为准。主要包含冷却塔、膨胀水箱、冷水机组、冷冻泵、冷却泵、集水器、分水器、风机盘管、连接管路（能看到水的流向）、相关阀、仦表、温湿度传感器以及就地控制柜等。

8.组合式空调机组

9、新风机组、风机盘管、冷却塔、风机、消声器、组成一次回风式空调系统、新风加风机盘管空调系统、排风系统、多联机空调系统等四个系统，

10、能通过提供的各种工具，可以承担组合式空调机组安装、冷却塔安装、新风机组安装、风机盘管安装、风机安装、多联机安装、风口安装、风管制作等8个实训项目。

五、系统具体功能

1. 通风系统

1.1中央空调系统系统主要由风机把室内空气吸进机组，经过滤后再经入盘管冷却（或加热）送回室内，如此循环，以达到调节室内温度。

1.2模拟地铁车站通风系统。，系统主要由冷热交换器、风柜、送风机、送风管道及回风管道等部分组成；通过冷热交换器将冷源（冷冻水）或热源（热水）进行处理，把风柜内的空气冷却（或加热），通过送风机和送风管道输送到各用户端

序号	项目（设备名称）	数量(以系统配置为准)	备注
1	中央空调主机（3P冷水机半封闭式压缩机，，水冷式壳式冷凝器。压力控制器，油液分离器。压力膨胀阀	1个	封闭式机组
2	新风处理机组	1个	定制
3	风机盘管温度控制器	按具体数量配	液晶
4	全热空气处理风柜	1套	定制
5	中央空调PLC应用程序）	1个
6	卧式风机盘管机组	3个
9	明装风机盘管机组	3个
10	天井式风机盘管机组	3个
11	0.5KW立式水泵	5个
15	中央空调热水处理器 3000W 3.5A	1个	220V
16	消声静压箱	1个
17	膨胀水箱	1个
19	冷却塔	1个	5T水冷
21	冷却风机	1个	220V
22	制冷、制热温度探测器	6
23	回风道管路	1套	按要求
26	防火阀	3套	定制
27	控制箱配电柜800×600×1700mm	2套	8007001600
29	PLCFX2N-4AD功能模块：用于采集中央空调模型系统的温度信号，最大可以实现4路温度信号同时进行采集	2	8个点温度PT1100
30	出风口	2
31	触摸屏：7寸，256色)	2	主机系统和风控制系统。
32	水压表	4
33	散流器（圆形，方形，长方形）	3
34	压力表	2
35	升降阀20M	20个
36	分水器出水口20MM	20L	一进四出
37	集水器出水口20MM	20L	一进四出
38	电动防火阀	8
39	各中镀锌水管	100米
40	PVC	1套
41	各种接头	1套
42	滚剪机	1套	定制
43	咬口机	1套	定制
44	卷圆机	1套	定制
45	合缝机	2套	定制
46	切割机	2套
47	电锤	2套
48	手电钻
49	工具52套装	4套
50	板金桌子	1套	5MM钢制桌面
51	锤子	1套
52	电焊机	1套
53	保温管子		多种型号
54	保温板		0.6MM厚
55	各种线桥架		镀锌
