PLC透明液压回路试验台,透明液压实验台

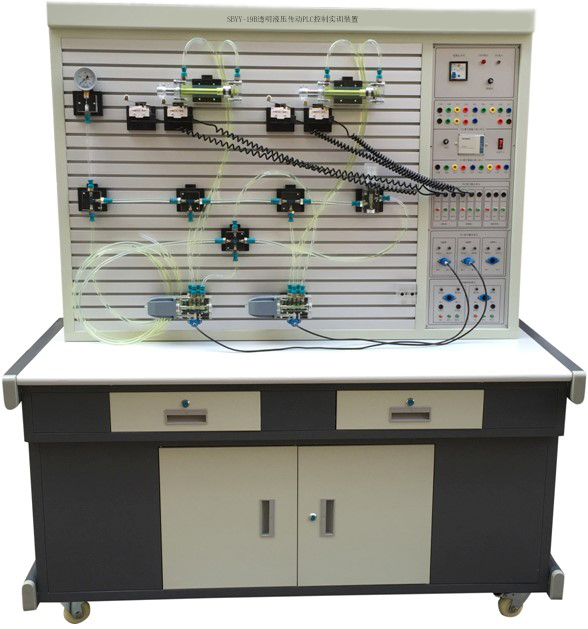

SBYY-19BPLC透明液压回路试验台



PLC透明液压回路试验台是根据高等院校机电一体化教学大纲要求,在上海硕博公司专利产品透明液压传动演示系统的基础上广泛征求专家、教授与老师的意见,采用了开放型综合实验台结构,经不断创新改进研制而成的,是目前液电控制最理想的实验室设备、即可用于初学者的学习实验实训,也可用于职工的技能培训;可以加强学员深入掌握专业知识,提高解决实际问题能力、广泛用于学校、部队、军事、院校、机械、汽车、船舶、医疗、航空、钢铁、化工、电力、石油、机械工程等各个领域。

一、PLC透明液压回路试验台主要技术参数

1、电源:AC220V  50Hz

2、直流电源:输入AC220V  输出DC24V/2A

3、可编程控制器(PLC):三菱FX1S20MR主机

12输入  8输出(继电器输出方式)

4、液压实训油泵电机功率:250W  配有专用的稳压直流电机调速器调速范围:01700r/min

5、实训工作时离液压实训台1.5m远处噪声≤58dB

6、实训油路液流压力要求需0.51Mpa(油泵最高压力:Pmax=2.5Mpa

7、电磁换向阀:AC24V   吸力3Mpa

8、实训装置外型尺寸:1500mm×650mm×1750mm

二、PLC透明液压回路试验台主要特点

1、液压PLC控制实训装置主要由实训桌、实训台、液压元件和电器控制器件、可编程控制器(PLC)等组件组成。

2、实训桌、实训台为铁质双层亚光密纹喷塑结构,实训桌柜内存放液压元件等。

3、配备全常用液压元件:每个液压元件均配有安装底板,可方便、随意地将液压元件安放在铝合金型材面板上(面板带“T”沟槽形式的铝合金型材结构)。油路搭接采用快换接头,拆接方便,不漏油。

4、实训元件均为透明有机材料制成,便于了解掌握几十种常用液压元件的结构,性能及用途。掌握几十种基本回路的工作原理,实训组装回路快捷、方便。

5、通过机械控,传统继电器控制,先进的PLC自动控制与PLC编程及监控技术于一体,灵活实现其功能。

6、实训控制单元也可以采用独立的继电器控制单元进行电气控制,通过比较,突出PLC可编程序控制的优越性和先进性,加深对PLC编程器的了解与掌握。

三、透明液压PLC控制基本实训回路

1、用手动换向阀的换向回路。

2、用中位机能换向阀的用锁回路。

3、用液控平向阀的闭锁回路。

4、压力调定回路。

5、二级压力控制回路。

6、用减压阀的减压回路。

7、用增压缸的增压回路。

8、用H型换向阀的卸载回路。

9、进油节流调速回路。

10、回油节流调速回路。

11、调速齿轮泵的换向调速回路。

12、调速齿轮泵和调速阀组成的复合调速回路。

13、流量阀短接的速度换接回路。

14、用调速阀串连联的二次进给同路。

15、用调速阀并联的二次进给同路。

16、用顺序阀的顺序动作回路。

17、用压力继电回的顺序动作回路。

18、用行程开关控制的顺序动作回路。

19、用行程换向阀的顺序动作回路。

20、串联液压缸的同步回路。

21、用先导型溢流阀控制的换向回路。

22PLC编程软件学习和使用

23PLC与计算机的通讯,在线调试、监控

24PLC控制的液压基本回路实训(优化控制)

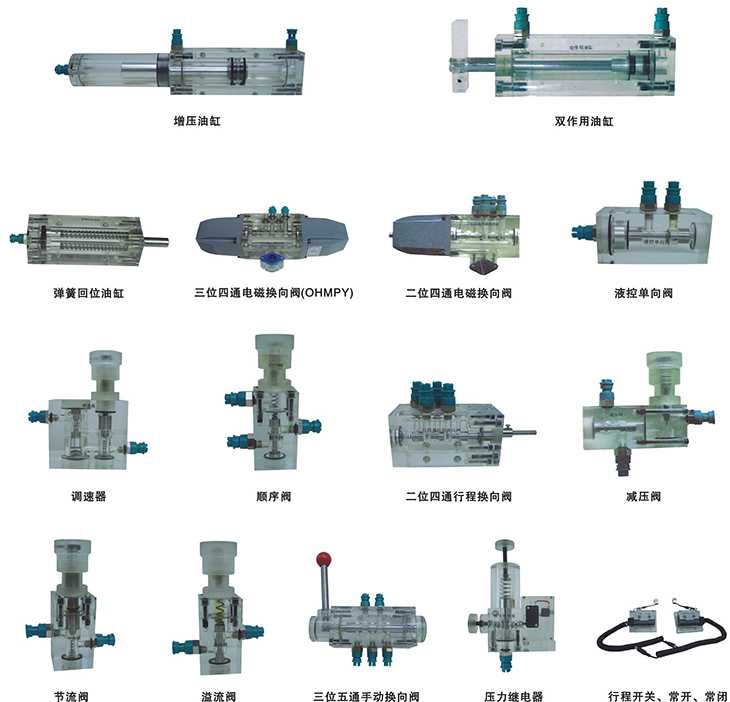

四、液压元件

五、透明液压PLC控制实训装置清单

序号





数量

1

实训桌



1

2

实训台



1

3

PLC主机模块

三菱FX1S-20MR

1

4

电源模块



1

5

继电器控制模块



1

6

PLC控制按钮模块



1

7

双作用油缸(带行程撞块)

透明元件

2

8

二位二通电磁换向阀

透明元件

1

9

二位四通电磁换向阀

透明元件

2

10

三位四通电磁换向阀(O型)

透明元件

1

11

三位四通电磁换向阀(H型)

透明元件

1

12

三位四通电磁换向阀(M型)

透明元件

1

13

弹簧回位油缸

透明元件

1

14

增压油缸

透明元件

1

15

辅助油箱

透明元件

1

16

单向阀

透明元件

2

17

液控单向阀

透明元件

2

18

溢流阀(直动式)

透明元件

2

19

溢流阀(先导式)

透明元件

1

20

节流阀(直动式)

透明元件

1

21

调速阀

透明元件

2

22

顺序阀

透明元件

2

23

减压阀

透明元件

1

24

二位四通行程换向阀

透明元件

1

25

三位五通手动换向阀

透明元件

1

26

压力继电器

透明元件

1

27

压力表

透明元件

3

28

三通接头

透明元件

7

29

四通接头

透明元件

3

30

行程开关(常开)



2

31

行程开关(常闭)



2

32

透明液压皮管



20

33

油盘



1

34

油箱



1

35

机泵组(装在实训台内)



1

36

L-HL46号液压油



5kg

37

电磁阀通用连接线



3

38

压力继电器插头线



1

39

螺丝刀6×100(一字、十字)



1

40

剪刀



1

41

活动板手



1

42

尖嘴钳



1

43

内六角扳手M5



1

44

内六角扳手M6



1

45

内卡簧钳



1

46

外卡簧钳



1

47

快速油接头



5

48

透明液压使用说明书



1

49

光盘(PLC编程软件、程序)



1
