电机与电气控制技术实训室,电机电气技术实训装置

SBDQ-1型电机及电气技术实训装置

一、概述

"电机及电气技术实训装置"是由本公司设计的新颖综合实验装置，综合了目前我国高等院校"电机学"、"电机与拖动"、"控制微电机"、"电机控制"、"继电接触控制"、 "工厂电气控制"等课程实验大纲的要求。特别适用于高等院校现有的电机、电气技术实验设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师或研究生开发新实验或进行科学研究工作提供良好的实验条件。

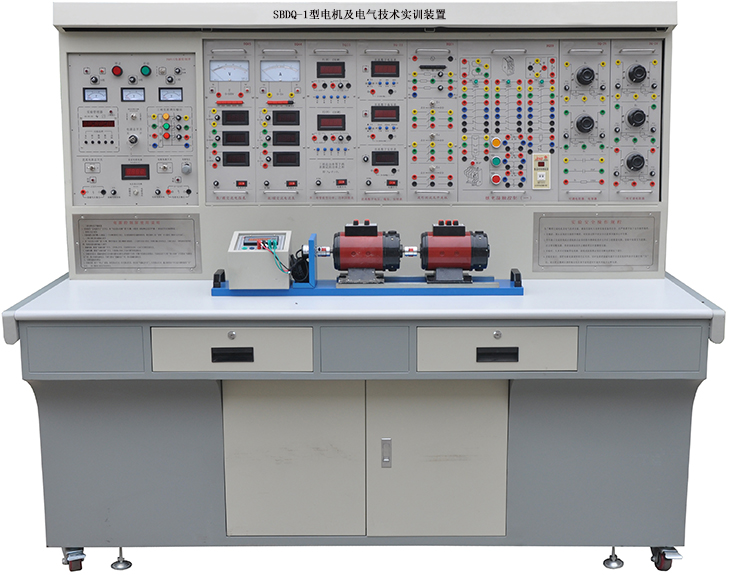

（实验台结构参考图片，具体以实物挂件配置为准，也可按客户要求定做）

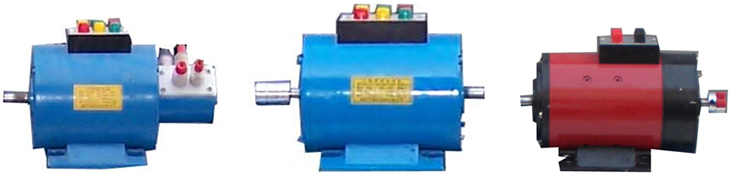

（部分电机示例）

二、特点

1、综合性强本装置综合了目前国内各类院校电机及电气类课程的全部实验项目。

2、适应性强能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。

3、整套性强从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配置。

4、直观性强各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。

5、科学性强装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实验

噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基础；测量仪表采用指针式（带超量程告警等）、数字式、智能化及人机对话等相结合，密切结合教学实验需要进行配置，使装置测量手段现代化；设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。

6、开放性强控制屏供电隔离（浮地设计），并设有电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。

三、技术性能

1、输入电源：三相四线（或三相五线）～380V±10% 50Hz

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) ，海拔＜4000m

3、装置容量：＜1.5KVA

4、外形尺寸：1870mm×700mm×1600mm

四、实验项目

1、直流电机

1）直流电机认识实验（冷态电阻测量，铭牌值认识，启动，换向，调速控制）

3）直流并励电动机实验（并励电机特性研究）

2、异步电机实验

1）三相鼠笼异步电动机的工作特性

2）三相异步电动机的起动与调速

3、电动机机械特性的测定

1）直流他励电动机在各种运转状态下的机械特性（四象限运行）

2）三相异步电动机在各种运行状态下的机械特性

3）三相异步电机M-S曲线的测绘

4、控制电机实验

1）旋转编码器实验

2）交流伺服电机实验

3）步进伺服电机实验

5、继电接触控制与电力拖动（电气控制）

1)三相异步电动机点动和自锁的控制线路

2)三相异步电动机正反转的控制线路

3)顺序控制线路

4)三相鼠笼异步电动机降压起动的控制线路

5)三相线绕式异步电动机起动的控制线路

6)三相异步电动机能耗制动的控制线路

7)三相异步电动机单向启动及反接制动的控制线路

8)两地控制的线路

9)工作台往返循环控制的线路

10)C620车床的电气控制线路

11)电动葫芦的电气控制线路

五、装置的配置介绍

1、DQ01B电源控制屏(铁质喷塑结构，铝质面板)

（1）交流电源

提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。

（2）高压直流电源两路

提供220V(0.5A)励磁电源及0～250V(3A)连续可调稳压电枢电源(内部具有过流及软截止自动恢复保护功能)各一组，并设有直流数显电压表及切换开关。

（3）人身安全保护五大体系

设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；

设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

设有电压型漏电保护器，实验过程中有漏电现象，即切断电源。

强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。

（4）定时器兼报警记录仪（服务管理器）：具有设定时间、到时报警、切断电源及记录各种告警次数等功能。

（5）控制屏正面大凹槽内，设有两根钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实验台照明用的220V、40W日光灯一盏。

2、DQ02实验桌

实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。

3、DQ03-1固定电机导轨、光电编码器测速系统及智能数显转速表

包括测速系统及固定电机的导轨等。导轨平整度好，无应力变形，加工精细，同心度好，互换性好，能保证电机与电机、电机与测功机之间连接的同心度不超过±5丝，电机运行噪声小，实验参数典型，能较好满足实验要求。

4、DQ09 直流并（他）励电动机（Un=DC220V ， IN=1.1A ， PN=185W ， n=1500RPM ，绝缘等级E ）。

5、DQ10三相鼠笼式异步电动机（AC3800V/220V，接法 Y/Δ，转速 1420 RPM，功率100W ,电流0.5A绝缘等级E）。

6、DQ11三相线绕式异步电动机（AC220V，接法 Y，转速 1380 RPM，功率120W ,电流0.6A，绝缘等级E）。

7、GDQ12线绕式异步电机起动与调速电阻箱

提供0、2、5、15、35五档同轴联调的三相绕线异步电动机转子起动、调速电阻一组。

8、DQ19校正直流测功机（220V、2.2A、 355W、1500r/min）

即可作电动机又可作测功机，做电动机使用时，可作为发电机的原动机，也可用于拖动电动机完成四象限测试；作测功机使用时，由于电机经特殊设计，容量是被测电机的2～3倍，并经精密仪器校正，能很好的完成被测电机的加载输出转矩的测试。

9、DQ22A直流数字电压、毫安、安培表(三只)

(1)直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，测量范围0-300V。

(2)直流数显毫安表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，测量范围：0-2000mA。

(3)直流数显电流表一只，测量范围0～5A，三位半数显，精度为0.5级，具有短路保护功能。

10、GDQ25交流参数表

智能功率、功率因数表（1只）：由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话的智能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值的取样信号经A/D变换，采用专用的DSP计算有功功率、无功功率。单相功率P的测量，其精度为0.5级；电压、电流量程分别为450V、5A，可测量单相、三相负载的有功功率、无功功率、功率因数及负载的性质等；此外还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。

真有效值交流数字电流表（1只）：测量范围0～5A，量程自动判断、自动切换，精度0.5级，三位半数显，具有超量程告警、指示等功能。

交流电流表（1只）：精密指针式，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～5A，分0.3A、1A、3A、5A四档，精度1.0级，直键开关切换，设有超量程告警、指示等功能。

交流电压表（1只）：精密指针式，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～500V，分10V、30V、100V、300V、500V五档，输入阻抗1MΩ，精度1.0级，直键开关切换，每档均有超量程告警、指示等功能。

11、DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)

12、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)

13、DQ29可调电阻器、电容器

提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，35μF/450V、4μF/450V电力电容各1只。

14、DQ31C熔断器及开关板

由熔断器部分和两个三刀双掷开关、一个双刀双掷开关组成。

15、JLSF-1 三相交流伺服电机及驱动控制系统

提供三相交流伺服电机驱动器及80系列交流伺服电机1套。

16、BJ-1 步进电机及驱动控制系统

提供步进电机及驱动控制系统1套。

17、实验连接线及配件

采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

18、低压电气元件共1套。

（1）接触器，正泰CJX2-1210，3相380V，12A。（全室共1套，48个/套）

（2）熔断器，正泰RT28-32，3相，10A。（全室共1套，49个/套）

（3）断路器，正泰NXB-63，3相380V，10A。（全室共1套，48个/套）

（4）热继电器，NXR25 9-13A，3相13A（全室共1套，48个/套）

（5）时间继电器，JSZ3A-C AC380V，3相380V,定时0.5s---30min。（全室共1套，48个/套）

（6）行程开关，YBLX-P1-120/1G，3相380V，10A（全室共1套，48个/套）

19、配套辅助教学数字资源1套

★(1）、电机与变压器仿真教学软件（正版软件，便于升级，具有软件著作权）

电机与变压器仿真教学软件依据《职业院校数字校园建设规范》（教职成函[2015]1 号）与教育部颁布的有关专业教学大纲而设计，选取典型的电机与变压器，围绕其核心知识点和技能点展开，兼顾教师的课堂教学，力争达到软件的职业性、情境性、过程性、交互性的相互交融。

本软件包括功率电机、控制电机、信号电机和变压器4个实训单元，共18个典型的实训项目，每个实训项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实训任务。

本软件既可支持教师的课堂演示教学，亦可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实训，并可在此基础上实现技能考核。

★（2）、电力拖动仿真教学软件（正版软件，便于升级，具有软件著作权）

本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.1-2006）《职业技能实训和鉴定设备通用技术规范》与教育部有关专业教学大纲而设计，内容包括三相异步机单向转动控制等30个实训项目，涵盖维修电工初级、中级、高级主要实训项目，每个项目又根据需要设有实训目的、实训器件、实训电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心，项目为引领、任务为驱动，职场环境为背景，操作步骤为主线，学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了不可或缺的丰富资源。

★（3）、机床电气线路仿真教学软件（正版软件，便于升级，具有软件著作权）

软件以实际工程项目为主线，以施工任务为引领，突出技能训练；强调职场场景，全部训练在三维场景下进行；重视教学设计，不同的知识单元含有诸如器材、接线、仿真操作等技能训练教学模块。软件采用三维可视化控制与数据库技术而制作，具有很强的技术性、职业性、情景性、过程性与互动性。软件设有操作提示，可供学习者自行仿真训练。

本系统画面美观、导航清楚、操作简单、实训单元设置合理、仿真效果突出，具有很强的情境性、过程性、交互性和智能性，是集助教、助学的一款不可多得的仿真软件。包含五大实训项目：CA6140车床、Z37钻床、M7130磨床、X62W铣床。

★（4）、电工作业培训教学软件（正版软件，便于升级，具有软件著作权）

本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《"维修电工"职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制，包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。

软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。

序号	编号	名称	数量
1	DQ01B	电源控制屏	1套
2	DQ02	实验桌	1套
3	DQ03-1	固定电机导轨、光码盘测速系统及在线可编程智能数显转速表	1件
4	DQ09	直流并（他）励电动机	1台
5	DQ10	三相鼠笼式异步电动机	1台
6	DQ11	三相线绕式异步电动机	1台
7	GDQ12	线绕式异步电动机起动与调速电阻箱	1件
8	DQ19	校正直流测功机	1台
9	DQ22	直流数字电压、电流表（三只表）（注：按实验要求每套需配2件）	2件
10	GDQ25	交流参数表	1件
11	DQ26	三相可调电阻器（每组90Ω*2/1.3A）	1件
12	DQ27	三相可调电阻器（每组900Ω*2/0.41A）	1件
13	DQ29	可调电阻器、电容器	1件
14	DQ31C	熔断器及开关板	1件
15	JLSF-1	三相交流伺服电机及驱动控制系统	1件
16	BJ-1	步进电机及驱动控制系统	1件
17	连接线	高可靠护套结构手枪插实验连接线及配件	1件
18	正版辅助教学软件资源	（1）电机与变压器仿真教学软件（2）电力拖动仿真教学软件（3）机床电气线路仿真教学软件（4) 电工作业培训软件	1套网络版
19	低压电气元件	（1）接触器，正泰CJX2-1210，3相380V，12A。（全室共1套，48个/套）（2）熔断器，正泰RT28-32，3相，10A。（全室共1套，49个/套）（3）断路器，正泰NXB-63，3相380V，10A。（全室共1套，48个/套）（4）热继电器，NXR25 9-13A，3相13A（全室共1套，48个/套）（5）时间继电器，JSZ3A-C AC380V，3相380V,定时0.5s---30min。（全室共1套，48个/套）（6）行程开关，YBLX-P1-120/1G，3相380V，10A（全室共1套，48个/套）	全室共1套
