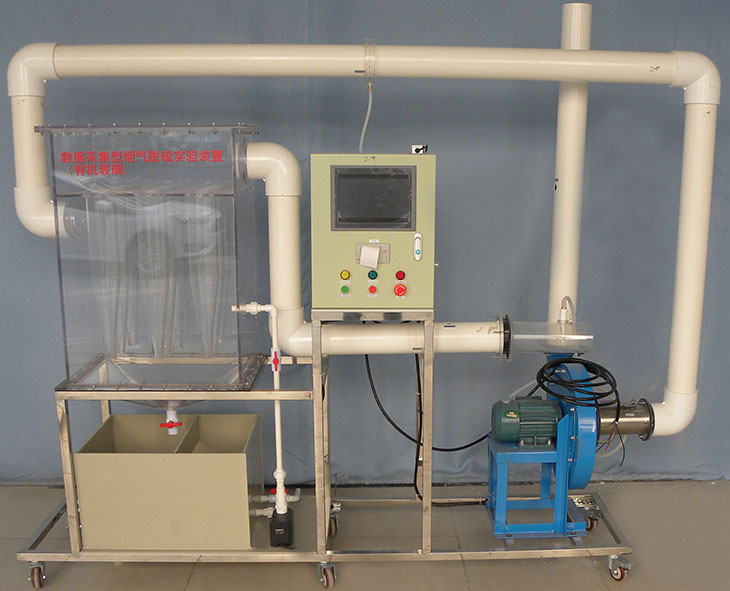

SBHJ-552B数据采集半干法烟气脱硫实验装置
产品描述
一、实验目的
1.掌握测定喷射鼓泡脱硫反应器的吸收效率及压降的方法； 2.测定化学吸收体系（碱液吸收SO2）的体积吸收系数。
二、技术参数
1.处理风量 100~300m3/h；
2.设备压降 2000~3000Pa、脱硫效率70%以上；
3.工作电源：三相五线380V±10%，50Hz；安全保护：具有接地保护、漏电保护、过流保护；功率1500W；
4.电气线路安装要求：布置线槽，电源线、控制线等线材规范整理，具有绝缘、防弧、阻燃自熄等特点；
5.装置外形尺寸：2300mm×500mm×2100mm。
三、主要配置
1.在线SO2气体浓度检测装置2套：风管样式、量程0-2000ppm、输出4-20MA；
2.在线风压、风量、风速检测系统1套：L型皮托管1套；316L不锈钢壳体，远传显示，量程0-10Kpa、输出4-20MA；风量、风速测量精度：±5%；
3.风管内在线温度、湿度检测系统1套：316L不锈钢壳体，远传显示，温度量程-40-100℃、湿度量程0-100RH%、输出4-20MA；
4.西门子PLC：SIEMENS CPU224、显示器：显控SK-102BE液晶触摸屏、实时记录历史数据和实时曲线、数据处理软件，微型打印机1套：热敏打印、打印速度50mm/s（MAX）、分辨率8点/mm和384点/行、有效打印宽带48mm；
5.德国德固赛进口亚克力脱硫塔1套、德国德固赛进口亚克力文丘里喷嘴2根、布袋除尘器1套、除雾器1套、消石灰罐；
6.透明测压软管1套、气体混合器1套；
7.人工监测进出口2组、测压环2组；
8.SO2气体与钢瓶1套（10升）、气体质量流量计1个、不锈钢减压器1只、不锈钢卡套连接、不锈钢气体管路；
9.灰渣仓1只、水泵1台、流量计1只；
10.离心通风机1台：1500W，变频控制风机风量1套；
11.设备标牌（采用丝印腐蚀凹字金属标牌400*160*3mm）、电控箱（锌合金弹跳锁）1只、漏电保护开关、按钮开关（德力西）；
12.联塑LESSO不锈钢连接管道和闸阀、韩国浦项不锈钢框架（万向轮及禁锢脚）等组成。
