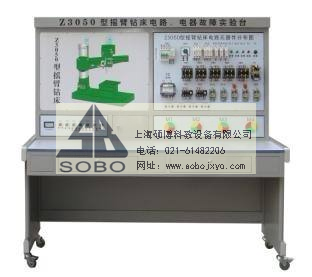

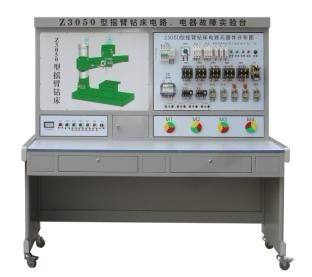

SB3-Z3050型摇臂钻床电路、电器故障实验台
摇臂钻床电路、电器故障实验台，是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制的，可用于课堂演示、机床电气控制原理性操作及实验实习。装置人为隐蔽地设置了几十项电路故障，学生借助原理分析，全方位真实的机床电气故障排除训练，是进行技能培训考核的理想教学设备，教学效果显著。
一、实验装置的基本配置
1、交流电源（带有漏电保护措施）：提供三相交流电源（380V）
2、人身安全保护体系：屏上装有电压型漏电保护装置，控制屏内或强电输出若有漏电现象，即切断电源，确保实验进程安全。
3、机床立体彩图：面板上印有每种机床的彩色立体外形图，可以很直观地看出各种机床的外形轮廓，机床形态逼真。
4、电磁调速异步电动机：实验台装有4台电磁调速异步电动机
5、故障开关箱：设有12个故障开关。
6、实验桌：实验桌为铁质双层亚光密纹喷塑结构，桌面密度板，结构坚固，形状似长方体结构，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。
二、实验项目及主要内容：
1、学生熟悉常用低压电器的结构和原理
2、在电气原理图模式下，学生借助原理分析，通过测量找出故障点在某条线路上。
3、提高学生的动手能力的技能操作水平。
4、通过对机床故障排除，完成机床常见故障的排除
5、可以设置故障点做为维修电工的技能考核台
三、技术性能：
1、输入电源：三相四线制380V交流电源。
2、结构：实验台为铁质钣金喷塑结构，坚固耐用。
3、工作环境：温度-100-+400C。
4、整机功耗：＜2KW
四、实验台电器配置清单：
|
代号 |
元件名称 |
件数 |
用途 |
|
M1 |
电动机 |
1 |
驱动主轴 |
|
M2 |
电动机 |
1 |
摇臂升降电动机 |
|
M3 |
电动机 |
1 |
液压油泵电动机 |
|
M4 |
电动机 |
驱动冷却泵 | |
|
QS1 |
开关 |
1 |
总开关 |
|
QS2 |
开关 |
1 |
冷却泵开关 |
|
FU1 |
熔断器 |
1 |
电路保护 |
|
FU2 |
熔断器 |
1 | |
|
FU3 |
熔断器 |
1 | |
|
FR1 |
热继电器 |
1 |
M1过载保护 |
|
FR2 |
热继电器 |
1 |
M3过载保护 |
|
T |
变压器 |
1 |
控制线路、照明电源 |
|
KM1 |
接触器 |
1 |
主轴起动 |
|
KM2 |
接触器 |
1 |
|
|
KM3 |
接触器 |
2 |
|
|
KM4 |
接触器 | ||
|
KM5 |
接触器 |
1 |
|
|
KT |
时间继电器 |
1 |
断电延时 |
|
SB1 |
按钮 |
2 |
|
|
SB2 |
按钮 |
起动 | |
|
SB3 |
按钮 |
1 |
主轴起动控制 |
|
SB4 |
按钮 |
1 |
|
|
SB5 |
按钮 |
2 |
|
|
SB6 |
按钮 | ||
|
SQ1 |
位置开关 |
1 |
|
|
SQ2 |
位置开关 |
1 |
|
|
SQ3 |
位置开关 |
1 |
五、主要技术参数：
1、输入电源：AC380V±%（三相四线）50HZ
2、故障考核12项
3、工作环境：温度-100C±400C
4、功率：1.5kw
六、故障实验
本实验台设有电气线路常见故障内容，供学生操作、分析问题、解决问题之用。本实验台单项故障有12项（不含综合故障）。常见故障有主电机不能起动、进给电机不能起动等。
本实验台故障的设置，都是用开关操作。并都集中组装在实验台的柜内，设置比较稳秘，操作简单方便。设置故障时只需打开柜门，便可操作故障开关。在实验中可以由指导老师设置故障，由学生来检测、测试。在实验台前面的面板上的原理图中，开关的连接处都有测试点，同学们可以通过这些测试点，以及接触器的常开、常闭触点来检测。
七、故障分析：
1、控制冷却泵电机不转。
2、控制主轴电机不运转。
3、控制摇臂电机（正反）不运转。
4、控制液压泵电机不转。
5、控制变压器失电，按任意开关无反应。
6、故障点控制主控电路失电，任何动作不能起动。
7、KM1不能启动。
8、KM1能启动，其它都不能启动。
9、缓吸时间继电器线圈失电缓吸断开，缓吸闭合不能启动。
10、KM2、KM3、KM4都不能启动。
11、KM5不能启动。
12、YA不能启动
