SB10-91型多媒体智能控制《机械基础》陈列柜
(见彩图页) 单价：78000元/套

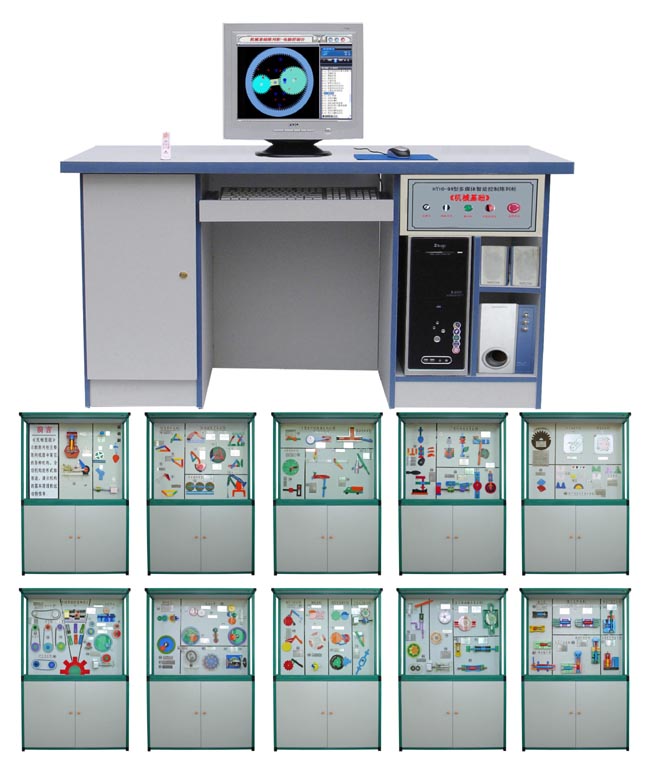

本设备是根据大中专院校、职业学校的教学大纲设计的机械陈列柜，《机械基础》电化教学设备。陈列柜共分十个柜和一个电脑控制台，进行多媒体声控同步解说演示。由PC机电脑控制顺序或任选运行每个柜模型动作，同时电脑播放图像或三维动画同步模型动作。
主要特点：
控制台配置：控制仿真软件、硬件各一套；P4电脑主机1台，17寸显示器1台.
控制软件：采用硕博陈列柜专用播放软件，实现声音、图像、模型同步动作，采用多种播放方案（如前进、后退、停止、步进、循环等）；也可实现任选和顺序动作。
控制方式：采用鼠标、键盘或电脑遥控器。
陈列柜尺寸：1250×430×1780ｍｍ；上下柜整体采用彩色塑钢制作，坚固耐用
《机械基础》陈列柜各柜内容如下：
|
序号与名称 |
陈列柜内容 |
规格 |
|
第一柜、 机器与机构 |
1、内燃机2、蒸汽机3、缝纫机 运动副（球面副、滚动副、凸轮副、转动副、螺旋副、移动副） |
所有模型均采用二维/三维动画图象配合陈列柜上的内容在PC机上演示。同时配合声音解说，生动形象。
|
|
第二柜 铰链四杆机构的形式与应用 |
4、铰链四杆机构5、双曲柄机构6、双摇杆机构A 7、双摇杆机构B 8、剪刀机9、粉筛机10、搅拌机11、破碎机12、雷达府抑角度装置13、机车联动装置14、起重机 | |
|
第三柜 平面连杆机构 |
15、曲柄滑块机构16、偏心轮机构17、自动送料装置18、双滑块机构19、正弦机构曲柄20、摇块机构21、转动导杆机构22、抽水机牛头刨床23、摆动导杆机构24、自翻卸料的摆动滑块机构 | |
|
第四柜 凸轮机构的形式 |
25、盘形凸轮机构26、移动凸轮机构27、内燃机气阀机构28、捣碎机机构29、送书机构30、圆柱凸轮机构、圆锥凸轮机构31、等径凸轮32、双弧槽凸轮 | |
|
第五柜 机械传动的各种形式 |
33、平型带传动34、三角带传动35、圆形带传动36、同步齿形带传动37、链传动38、滚珠螺旋传动 、六种螺纹39、齿轮齿条传动40、正齿轮传动41、斜齿轮传动42、圆锥齿轮传动43、内啮合齿轮传动44、蜗轮蜗杆传动 | |
|
第六柜 齿轮的基本性质 |
45、渐开线齿轮各部分名称、正确啮合条件46、渐开线的形成47、摆线形成48、渐开线齿轮的基本参数 | |
|
第七柜 轮系的基本性质 |
49、定轴轮系50、周转轮系51、差动轮系52、行星轮系53、获得大传动比54、实验特定的运动A55、实验特定的运动B56、三星轮变向机构57、旋轮线58、用于传动59、运动分解A60、运动分解B61、谐波齿轮减速器62、摆线针轮行星减速器 | |
|
第八柜 间歇运动机构类型 |
63、棘轮机构64、双动式棘轮机构65、双向式棘轮机构66、槽轮机构67、内啮合槽轮机构68、球面槽轮机构69、单齿轮式间歇机构70、渐开线不完全齿轮机构71、不等速星轮机构72空间间歇机构73、停歇导杆机构74、齿条式移动间歇机构 | |
|
第九柜 液压传动原理应用 |
75、液压千斤顶76、转子泵77、径向柱塞泵78、径向双作用钢球元件79、轴向柱塞泵80、单作用式叶片泵81、限压式叶片泵82、空心双出杆液压缸83、实心双出杆液压缸84、实心单出杆液压缸85齿轮泵 |
液压采用二维/三维动画仿真图形进行原理功能演示，生动形象地体现了液压传动过程。 |
第十柜 液压元件类型形式 | 86、单向阀3种87、手动换向阀88、二、三位四通电磁换向阀89、先导式溢流阀、直动式顺序阀90、单向行程节流阀91、滑阀式压力继电器 |
