SBQC-XNY-13混合动力汽车在线检测实训考核系统


一．产品简介
本实训系统以原厂混合动力汽车总成为基础，混合动力汽车各系统可运行，进行起动、加速、减速、故障检测与诊断、故障模拟与排除等工况的实际操作，真实展示汽车各系统结构与原理及工作过程。适用于各类型院校及培训机构对混合动力汽车整车理论和维修实训的实训教学需要。
实训系统可拆除检测操作台，混合动力整车可正常行驶。本实训系统实训功能齐全、操作方便、安全可靠、美观大方。

二．主要用途
1．适用于各类型院校及培训机构对汽车各系统理论和维修实训的实训教学需要。
2．适用于各类型院校及培训机构对汽车各系统模块各单元教学需要。
3．适用于汽车职业技能鉴定考核的需要。
4．适用于各系统各模块的结构与原理认知、功能动态演示、故障模拟与考核、故障检测与维修、故障诊断与排除等教学需要。
三．结构组成

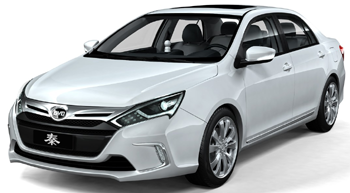

各系统正常运行的混合动力汽车总成（比亚迪F6DM）、混合动力整车起动运行所有相关的原车附件、故障设置和排除系统、原车电路原理图板及检测端子、大容量蓄电池、原车油箱、发动机加速机构、混合动力控制系统、整车各系统控制面板柜、可移动台架、台架电源总开关、诊断座、散热系统、实训指导书及台架操作说明书。
各传感器及执行器安装数字显示表、台架安装燃油压力表与真空表、带锁止万向的脚轮、台架高温及转动等部位加装防护装置等、台架操作说明书、原车维修手册、实验指导书、汽车动态测试安全保险三角装置等附件。
四．功能特点
1．混合动力汽车各系统正常运行，保留完整的动力传动系统及控制系统。
2．检测操作台通过航空插头和连接电缆与整车连接，保持原车所有功能。可拆除检测操作台，整车可正常行驶。
3．可移动"检测操作台"，可分别进行各控制系统的检测实训（①电控发动机、变速器控制系统；②ABS控制系统；③空调控制系统；④灯光和车身电气控制系统；⑤混合动力控制系统）

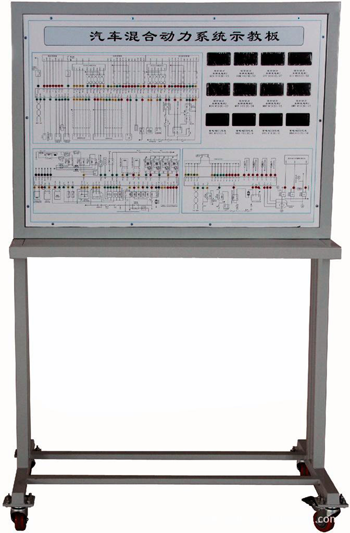

4．检测操作台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板UV平板喷绘有永不褪色的彩色电路图；学员可直观对照电路图和原车发动机、变速器、ABS、空调、灯光与车身电气系统实物，认知和分析各控制系统的工作原理。
5．检测操作台面板上安装有检测端子，可直接在面板上进行原车发动机、变速器、ABS、空调、灯光与车身电气控制系统的检测实训。
6．检测操作台安装有诊断座，混合动力汽车与检测操作台可同时连接专用或通用型汽车解码器，对发动机自动变速器与空调系统、混合动力控制等电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
7．可实现混合动力汽车保养与维护操作。
8．设可实现混合动力汽车拆装和工况演示。
9．故障模拟系统可模拟实际运行工况，设置多种系统常见故障。
10．检测操作台底座部分采用钢性结构焊接，台架表面采用烤漆工艺，带万向自锁脚轮装置。
11．可根据用户要求，可剖切车身钣金、内饰等部位，保留完整的动力传动系统、电器与电路控制系统，保留整车能独立驾驶运行的系统。（※按选配功能，整车在纵向总体对半位置上剖切左侧前后门、机仓盖、顶部、部分底板；钣金部件切割光滑、用不同颜色标注不同结构；保留的覆盖件、其他内饰及漆色无明显损伤，剖切部位光滑，用胶条包边防止实训划伤。）
五．外形与颜色
设备外形：①汽车原参数；②检测操作台1740×650×1700mm(长×宽×高)
设备颜色：①汽车原颜色；②检测操作台7032（用户可选择各种颜色）
六．制造工艺
1.设备底座架
1.1钢性结构焊接
1.2方管：40*40*2.0mm
1.3表面采用亚光灰喷塑工艺，厚度0.3mm.
2.万向脚轮
2.1前二只万向带锁止功能脚轮
2.2后二只万向脚轮
2.3脚轮与台架用M6*4螺丝固定，方便设备维修与维护。
2.4脚轮：60mm×50mm(直径×宽度)
2.5脚轮支撑：1.0T
七．技术指标
1.工作温度：-40℃～+50℃
2．主机：原车装置
3．电源：原车装置
