SBZX-1现场总线自动化控制实训设备
一、现场总线自动化控制实训设备特点
现场总线自动化综合控制实训系统中，采用了一台S7-300做主机，构成PLC主机网络系统组成，实现1：N通信，一台电脑（工程师站）通过PROFIBUS DP上的S7-300(主站)与从站进行通信以及PROFINET通信。教师机作为现场采集/现场监控/远程网络监控的系统监控计算机。
二、现场总线自动化控制实训设备技术性能
1、输入电压：三相四线或三相五线 AC 380 V±10% 50 Hz；
2、工作环境：温度范围-5℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1KVA
4、外形尺寸：120cm×70cm×105cm
三、现场总线自动化控制实训设备系统组成

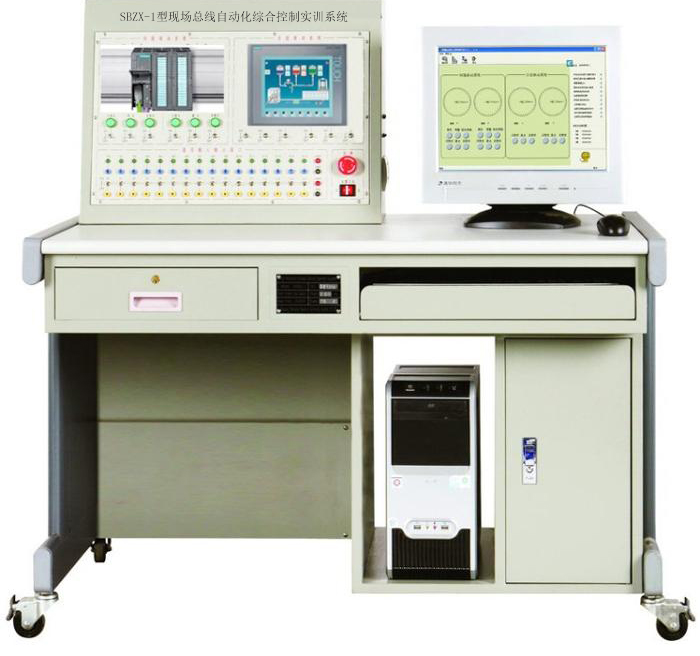

1、SBZX-1型现场总线自动化综合控制实训装置由实训桌、实训平台等组成，实训平台包含PLC组件、触摸屏、运动小车、温室模型、16路逻辑电平输入、16路逻辑电平输出。
2、PLC实训组件
配置西门子S7-300 CPU315-2 PN/DP一台,24DC供电，1MB内存，带MPI/PROFIBUS DP 主/从接口; PROFINET以太网接口，SM321 16路数字量输入模块，SM32216路数字量输出模块，FM 353 定位模块，模拟量模块（4路输入，2路输出），MMC存储卡128K字节；USB/MPI编程下载线。
3、触摸屏：彩色7寸KTP700 Basic PN一台PROFINET接口8个功能键。
4、运动小车 1台，由丝杠，步进电机、步进驱动器导杆组成。
5、温室模型1台，由PT100传感器、PTC加热器，驱动模块等组成。
6、网络配件 1套
7、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左边设有一个抽屉（带锁），用于放置工具及资料，右边为电脑用键盘托架，电脑桌联体设计，造型美观大方。
四、现场总线自动化控制实训设备实训项目
1.系统基本实训
(1)西门子S7-300 PLC编程
(2)触摸屏编程
(3)工控组态软件编程
(4)主从数据交换
2.对象扩展实训(需要增加相应的对象模型)
(1)基于PROFIBUS-DP通讯方式的运动小车控制
(2)基于PROFIBUS-DP通讯方式的温度控制
(3)基于PROFINET通讯方式的运动小车控制
(4)基于PROFINET通讯方式的温度控制
五、现场总线自动化控制实训设备每台配置清单
|
序号 |
名称 |
型号 |
数量 |
备注 |
|
1 |
PLC主机 |
CPU315-2 PN/DP |
1台 |
MPI/PROFIBUSDP接口; PROFINET接口 |
|
2 |
16路数字量输入模块 |
6ES7321-1BH02-0AA0 |
1台 |
|
|
3 |
16路数字量输出模块 |
6ES7322-1BH01-0AA0 |
1台 |
|
|
4 |
模拟模块 4 AI，2 AO,PT100 |
6ES7334-0KE00-0AB0 |
1台 |
|
|
5 |
FM 353 定位模块 |
6ES7353-1AH01-0AE0 |
1台 |
|
|
6 |
触摸屏 |
KTP700 Basic PN |
1台 |
|
|
7 |
MMC存储卡 |
128K字节 |
1张 |
|
|
8 |
运动小车 |
丝杠、步进电机、步进驱动器 |
1套 |
|
|
9 |
温室模型 |
PTC加热器，PT100传感器 |
1套 |
|
|
10 |
网络配件 |
|
1套 |
|
|
11 |
编程线 |
|
1条 |
|
|
12 |
实训桌 |
|
1张 |
|
